5 PRÜFUNG EINES MUSTERS
1. Prüfgerät einschalten
•
Verbinden Sie das Gerät mit dem
Stromnetz.
•
Drücken Sie den Schalter auf der Seite
des Gerätes.
2. Muster einlegen
•
Öffnen
Sie
(Abbildung 5).
•
Öffnen
Sie
die
Spannrahmens.
•
Entfernen Sie den Spannrahmen.
•
Legen Sie das Muster auf.
•
Setzen Sie den Spannrahmen wieder ein.
•
Ziehen Sie die Halteklammern wieder
fest.
•
Klappen Sie den Werkzeugträger wieder
nach unten.
Hinweis: Die Halteklammern für den
Spannrahmen können für die Anpassung
an die Musterhöhe justiert werden.
3. Verbinden Sie die Flüssigkeitspumpe
und das Ablaufsystem
(Für eine Nassprüfung mit dem Elcometer
1720 Abrieb- und Waschbarkeitsprüfgerät
und dem Elcometer 1720 Nasswisch-
prüfgerät)
•
Verbinden Sie ein Ende der Leitung mit
dem blauen Anschluss an der Seite des
Gerätes und schieben die andere Seite
bis auf den Boden der Dosierflasche
(Abbildung 6).
•
Wie in Abbildung 6, dargestellt, verbinden
Sie ein Ende der Abflussleitung mit
Verbindung (a) an der Abtropfwanne und
das andere Ende mit (b) an der Seite des
Gerätes. Führen Sie die anderen Enden
der Leitungen in ein Auffanggefäß.
4. Luft aus der Flüssigkeitszuleitung entfernen
(Für Nassprüfungen auf dem Elcometer 1720 Abrieb- und Waschbarkeitsprüfgerät und
Elcometer 1720 Nasswischprüfgerät)
Hinweis: Um die Justierung der Flusskontrollventile zu erleichtern sollte das Entleeren der
Zuleitungen stets bei stehendem Werkzeugträger erfolgen.
den
Werkzeugträger
Halteklammern
des

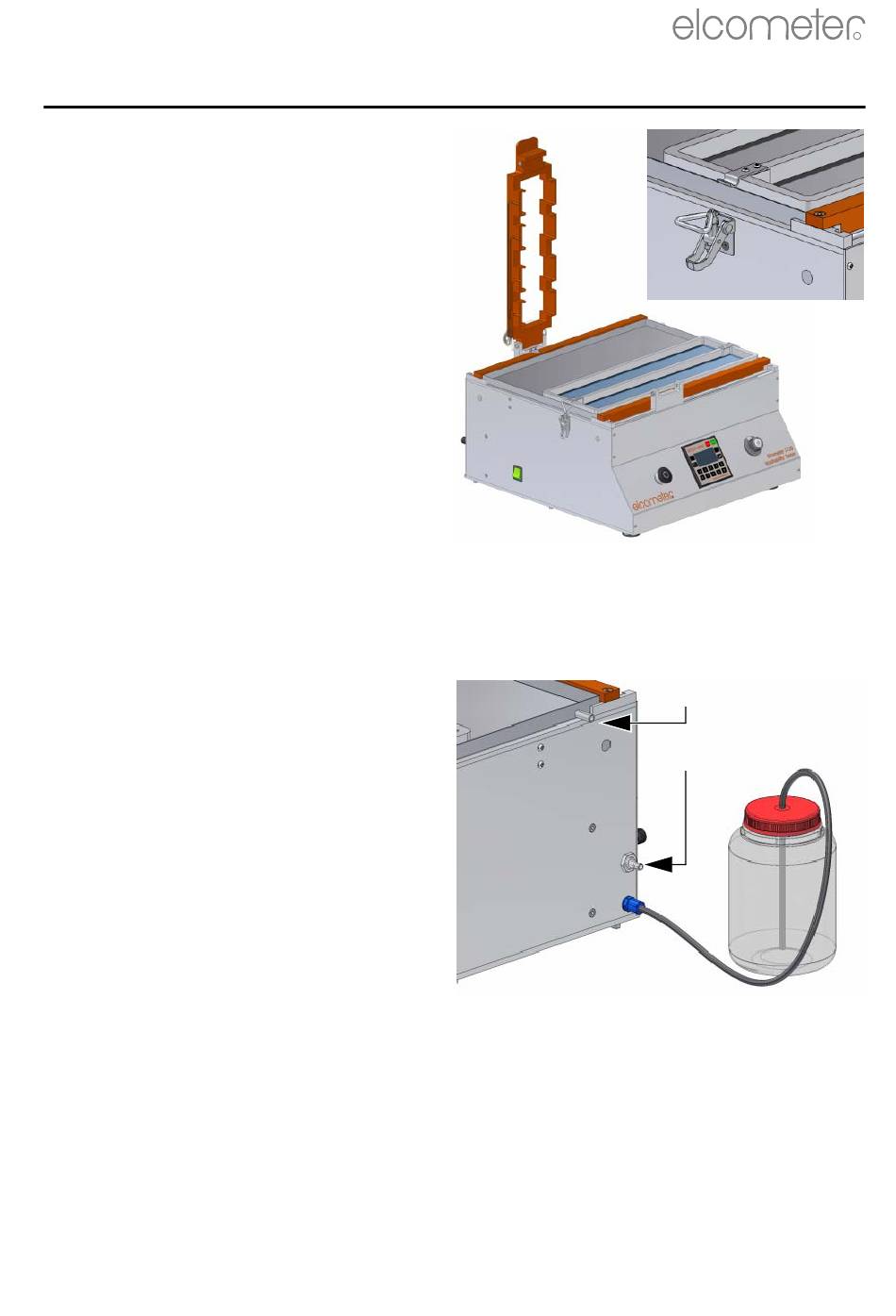

Abbildung 5. Werkzeugträger und
Halteklammern geöffnet
Abbildung 6. Dosierflasche (mit Gerät
verbunden) und Ablauf mit 'a' und 'b'
Verbindung 'a'
Verbindung 'b'
