Installation

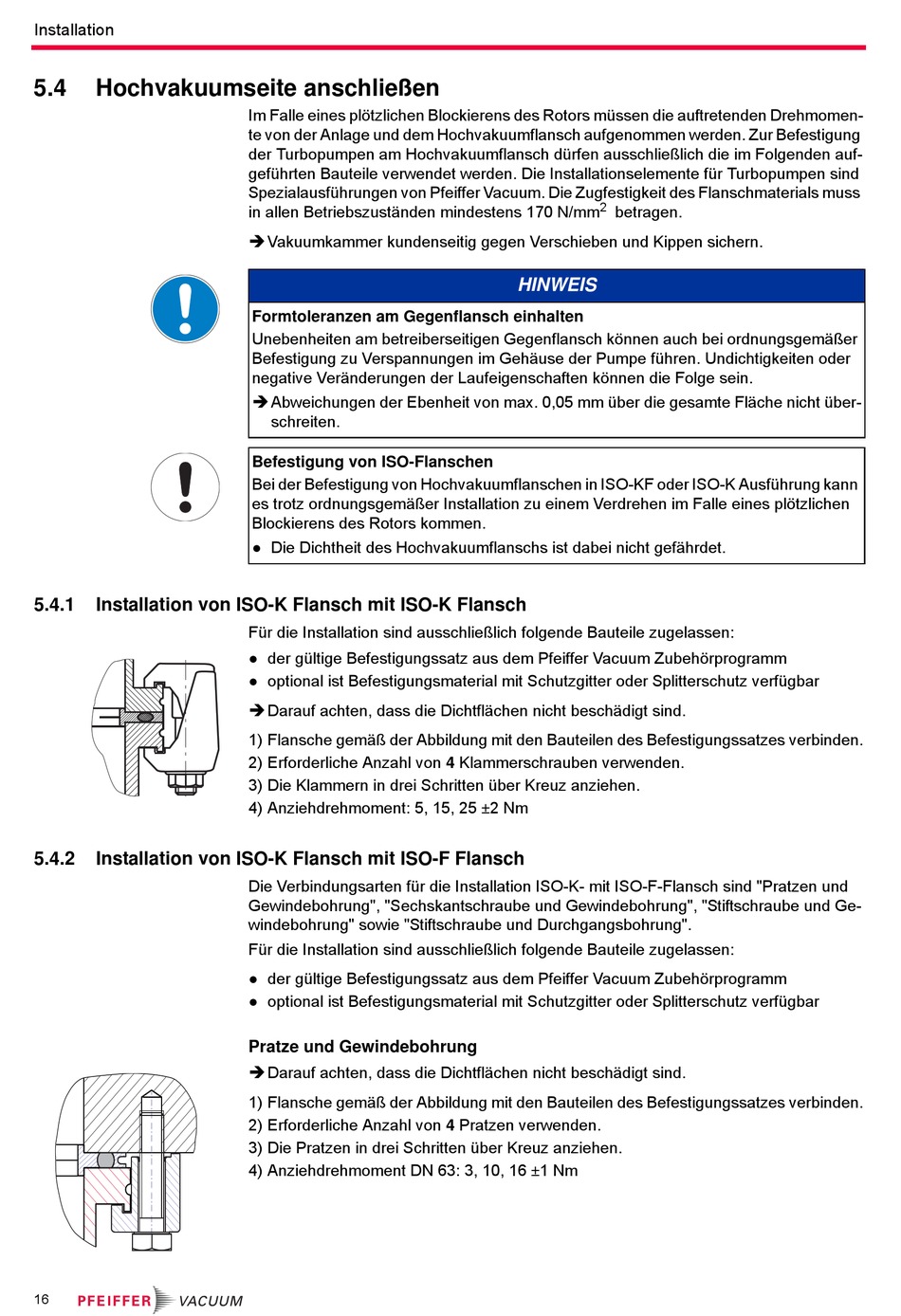

5.4 Hochvakuumseite anschließen
5.4.1

Installation von ISO-K Flansch mit ISO-K Flansch

5.4.2

Installation von ISO-K Flansch mit ISO-F Flansch

16
Im Falle eines plötzlichen Blockierens des Rotors müssen die auftretenden Drehmomen-
te von der Anlage und dem Hochvakuumflansch aufgenommen werden. Zur Befestigung
der Turbopumpen am Hochvakuumflansch dürfen ausschließlich die im Folgenden auf-
geführten Bauteile verwendet werden. Die Installationselemente für Turbopumpen sind
Spezialausführungen von Pfeiffer Vacuum. Die Zugfestigkeit des Flanschmaterials muss
in allen Betriebszuständen mindestens 170 N/mm
 Vakuumkammer kundenseitig gegen Verschieben und Kippen sichern.
Formtoleranzen am Gegenflansch einhalten
Unebenheiten am betreiberseitigen Gegenflansch können auch bei ordnungsgemäßer
Befestigung zu Verspannungen im Gehäuse der Pumpe führen. Undichtigkeiten oder
negative Veränderungen der Laufeigenschaften können die Folge sein.
 Abweichungen der Ebenheit von max. 0,05 mm über die gesamte Fläche nicht über-
schreiten.
Befestigung von ISO-Flanschen
Bei der Befestigung von Hochvakuumflanschen in ISO-KF oder ISO-K Ausführung kann
es trotz ordnungsgemäßer Installation zu einem Verdrehen im Falle eines plötzlichen
Blockierens des Rotors kommen.
● Die Dichtheit des Hochvakuumflanschs ist dabei nicht gefährdet.
Für die Installation sind ausschließlich folgende Bauteile zugelassen:
● der gültige Befestigungssatz aus dem Pfeiffer Vacuum Zubehörprogramm
● optional ist Befestigungsmaterial mit Schutzgitter oder Splitterschutz verfügbar
 Darauf achten, dass die Dichtflächen nicht beschädigt sind.
1) Flansche gemäß der Abbildung mit den Bauteilen des Befestigungssatzes verbinden.
2) Erforderliche Anzahl von 4 Klammerschrauben verwenden.
3) Die Klammern in drei Schritten über Kreuz anziehen.
4) Anziehdrehmoment: 5, 15, 25 ±2 Nm
Die Verbindungsarten für die Installation ISO-K- mit ISO-F-Flansch sind "Pratzen und
Gewindebohrung", "Sechskantschraube und Gewindebohrung", "Stiftschraube und Ge-
windebohrung" sowie "Stiftschraube und Durchgangsbohrung".
Für die Installation sind ausschließlich folgende Bauteile zugelassen:
● der gültige Befestigungssatz aus dem Pfeiffer Vacuum Zubehörprogramm
● optional ist Befestigungsmaterial mit Schutzgitter oder Splitterschutz verfügbar
Pratze und Gewindebohrung
 Darauf achten, dass die Dichtflächen nicht beschädigt sind.
1) Flansche gemäß der Abbildung mit den Bauteilen des Befestigungssatzes verbinden.
2) Erforderliche Anzahl von 4 Pratzen verwenden.
3) Die Pratzen in drei Schritten über Kreuz anziehen.
4) Anziehdrehmoment DN 63: 3, 10, 16 ±1 Nm
2
betragen.
HINWEIS
