Inhaltszusammenfassung für Pfeiffer Vacuum HIPACE-Serie
- Seite 1 BETRIEBSANLEITUNG Original HIPACE Luftkühlung...
-
Seite 2: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für unser Produkt entschieden haben. Ihr neues Pfeiffer Vacuum Zubehör soll Sie mit voller Leistungsfähigkeit und ohne Störungen bei ihrer individuellen Anwendung unterstützen. Der Name Pfeiffer Vacuum steht für hochwertige Vakuumtechnik, ein umfassendes Komplettangebot in höchster Qualität und erstklassigen... -
Seite 3: Inhaltsverzeichnis
Luftkühlung für 115/230 V AC anschließen 4.2.1 Luftkühlung für HiPace 60 P, HiPace 80 und Splitflow 50 anschlie- ßen 4.2.2 Netzanschluss herstellen Luftkühlung, 24 V DC für TeleTC anschließen Betrieb Servicelösungen von Pfeiffer Vacuum Technische Daten und Abmessungen Technische Daten Abmessungen Konformitätserklärung 3/26... - Seite 4 Tabellenverzeichnis Tabellenverzeichnis Tab. 1: Mitgeltende Dokumente Tab. 2: Ausführungen für Luftkühlung Tab. 3: Aufkleber auf dem Produkt Tab. 4: Zulässige Umgebungs- und Betriebsbedingungen Tab. 5: Parametereinstellungen in der Antriebselektronik der Turbopumpe Tab. 6: Luftkühlungen mit M8-Anschlussgewinde ungeschirmt, 24 V DC Tab.
- Seite 5 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1: Position des Aufklebers auf dem Produkt Abb. 2: Aufbau Luftkühlung Abb. 3: Luftkühlung an HiPace 30, HiPace 80, HiPace 60 P und SplitFlow 50 an- schließen Abb. 4: Luftkühlung an HiPace 300 mit TC 110/TC 120 anschließen Abb.
-
Seite 6: Zu Dieser Anleitung
Aufbewahren für späteres Nachschlagen. 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung be- schreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung erfolgt nach den geltenden Richtlinien. Alle Anga- ben in dieser Betriebsanleitung beziehen sich auf den aktuellen Entwicklungsstand des Produktes. -
Seite 7: Piktogramme
Zu dieser Anleitung Abfolge von mehreren Handlungsschritten Die numerische Aufzählung kennzeichnet eine Tätigkeit mit mehreren notwendigen Handlungsschritten. 1. Handlungsschritt 1 2. Handlungsschritt 2 3..1.3.2 Piktogramme Im Dokument verwendete Piktogramme kennzeichnen nützliche Informationen. Hinweis Tipp 1.3.3 Aufkleber auf dem Produkt Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. Typenschild (Beispiel) Das Typenschild befindet sich auf dem Lüftergehäuse D-35641... -
Seite 8: Sicherheit
Sicherheit 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise Im vorliegenden Dokument sind folgende 4 Risikostufen und 1 Informationslevel berücksichtigt. GEFAHR Unmittelbar bevorstehende Gefahr Kennzeichnet eine unmittelbar bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führt. ► Anweisung zur Vermeidung der Gefahrensituation WARNUNG Möglicherweise bevorstehende Gefahr Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-... -
Seite 9: Sicherheitsmaßnahmen
Tab. 4: Zulässige Umgebungs- und Betriebsbedingungen 2.5 Bestimmungsgemäße Verwendung ► Setzen Sie die Luftkühlung ausschließlich zum Kühlen von Pfeiffer Vacuum Turbopumpen bei Umgebungstemperaturen bis max. 35 °C ein. ► Halten Sie die Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften ein. ► Verwenden Sie keine anderen Zubehörteile als die von Pfeiffer Vacuum empfohlenen. -
Seite 10: Vorhersehbarer Fehlgebrauch
● Anschluss an Geräte, die berührbare, spannungsführende Teile aufweisen 2.7 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1. -
Seite 11: Produktbeschreibung

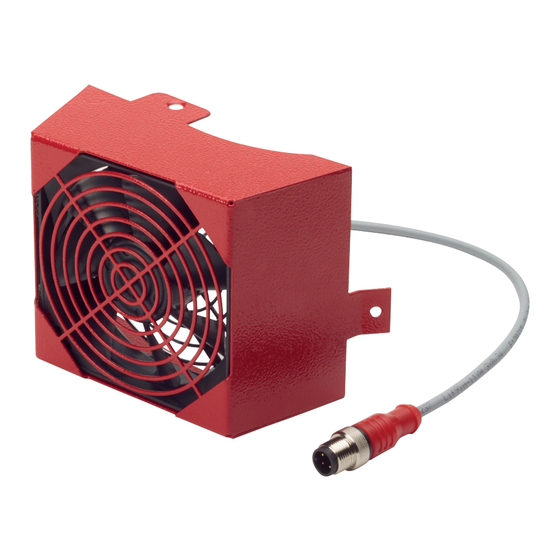

Aufbau Luftkühlung 1 Turbopumpe Anschlussstecker Steuerleitung 2 Luftkühlung 3.2 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschildes bereit. 3.3 Lieferumfang Zum Lieferumfang gehören die folgenden Teile: ● Luftkühlung ● Haltebügel (typabhängig) ●... -
Seite 12: Installation
Installation 4 Installation 4.1 Luftkühlung für 24 V DC anschließen Voraussetzungen ● Turbopumpe ausgeschaltet und geflutet Benötigte Werkzeuge ● Gabelschlüssel, SW 7 ● Innensechskantschlüssel, SW 2,5 ● Innensechskantschlüssel, SW 3 Abb. 3: Luftkühlung an HiPace 30, HiPace 80, HiPace 60 P und SplitFlow 50 anschließen 1 Anschlussstecker Steuerleitung Sechskantschraube 2 15-poliger D-Sub-Stecker am Multifunktionsanschluss "X3"... -
Seite 13: Abb. 5: Luftkühlung An Hipace 300 Mit Tc 400 Anschließen
Installation Abb. 5: Luftkühlung an HiPace 300 mit TC 400 anschließen 1 Anschlussstecker Steuerleitung Luftkühlung 2 Pumpenunterteil Senkkopfschraube 3 Innensechskantschraube Abb. 6: Luftkühlung an HiPace 350 und HiPace 450 anschließen 1 Anschlussstecker Steuerleitung Sechskantschraube 2 15-poliger D-Sub-Stecker am Multifunktionsanschluss "X3" Luftkühlung 3 Pumpenunterteil 13/26... -
Seite 14: Luftkühlung Für 115/230 V Ac Anschließen
Installation Abb. 7: Luftkühlung an HiPace 400, HiPace 700 und HiPace 800 anschließen 1 Innensechskantschraube Pumpenunterteil 2 Luftkühlung Senkkopfschraube 3 Anschlussstecker Steuerleitung Vorgehen 1. Befestigen Sie die Luftkühlung jeweils mit den Schrauben aus dem Befestigungssatz an den vor- gesehenen Gewindebohrungen am Pumpenunterteil. 2. -
Seite 15: Luftkühlung Für Hipace 60 P, Hipace 80 Und Splitflow 50 Anschließen
Installation 4.2.1 Luftkühlung für HiPace 60 P, HiPace 80 und Splitflow 50 anschließen Voraussetzungen ● Turbopumpe ausgeschaltet und geflutet Benötigte Werkzeuge ● Innensechskantschlüssel, SW 2,5 ● Innensechskantschlüssel, SW 3 Abb. 8: Haltebügel für Luftkühlung montieren 1 Haltebügel Luftkühlung 2 Innensechskantschraube Haltebügel montieren 1. -
Seite 16: Netzanschluss Herstellen
4.3 Luftkühlung, 24 V DC für TeleTC anschließen Einsatzempfehlung für die Luftkühlung an der Antriebselektronik Bei entsprechenden Umgebungstemperaturen empfiehlt Pfeiffer Vacuum die zusätzliche Verwendung einer Luftkühlung am TC der Turbopumpe. ● Verwenden Sie zum Anschluss der Luftkühlung den Y-Verteiler aus dem Zubehörpro- gramm. - Seite 17 Installation Vorgehen 1. Befestigen Sie die Luftkühlung mit dem Montagematerial (Beipack) und der Innensechskant- schraube an der oberen Bohrung der Antriebselektronik. 2. Schrauben Sie die Steuerleitung der Luftkühlung in einen freien Zubehöranschluss an der An- triebselektronik. 3. Verwenden Sie den Y-Verteiler aus dem Zubehör, falls Sie mehrere Geräte anschließen wollen. 4.
-
Seite 18: Betrieb
Wichtige Einstellwerte und funktionsrelevante Kenngrößen sind als Parameter werksseitig in der An- triebselektronik der Vakuumpumpe programmiert. Jeder Parameter besitzt eine dreistellige Nummer und eine Benennung. Betrieb und Steuerung durch Parameter ist über Pfeiffer Vacuum Anzeige- und Bediengeräte oder über RS-485 extern mittels Pfeiffer Vacuum Protokoll möglich. -
Seite 19: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produktes von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 20 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 21: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 7 Technische Daten und Abmessungen 7.1 Technische Daten Typenbezeichnung Luftkühlung Luftkühlung Luftkühlung Bestellnummer PM Z01 300 PM Z01 301 PM Z01 348 Pumpe HiPace 60 P | HiPace 80 | HiPace 300 HiPace 30 SplitFlow 50/80 Antriebselektronik TC 110, TC 120, TCP 350 TC 110, TC 120, TC 110, TC 120 TCP 350... -
Seite 22: Abmessungen
Technische Daten und Abmessungen Typenbezeichnung Luftkühlung Luftkühlung Bestellnummer PM Z01 343 PM Z01 344 Pumpe HiPace 60 P | HiPace 80 | Split- HiPace 60 P | HiPace 80 | Split- Flow 50/80 Flow 50/80 Netzanschluss: Spannung 230 V 115 V Tab. -
Seite 23: Abb. 15: Abmessungen Pm Z01 304 A | Pm Z01 364 A
Technische Daten und Abmessungen 56.9 Abb. 15: Abmessungen PM Z01 304 A | PM Z01 364 A 35.5 Abb. 16: Abmessungen PM Z01 373 | PM Z01 374 Maße in mm 23/26... -
Seite 24: Konformitätserklärung
DIN EN 61000-3-2 : 2014 DIN EN 61000-3-3 : 2013 DIN EN 61010-1 : 2010 DIN EN 61326-1 : 2013 DIN EN 62061 : 2005 Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43 35614 Aßlar Deutschland (Daniel Sälzer) Aßlar, 2020-04-30 Geschäftsführer... - Seite 25 25/26...
- Seite 26 Notizen / Notes:...
