Installation
5.2.1

Erdbebensicherheit

5.2.2

Splitterschutz oder Schutzgitter verwenden

5.2.3 Dämpfungskörper
14
Während Erdbeben kann es zu Fanglagerkontakt kommen. Alle hierbei auftretenden
Kräfte werden von den ordnungsgemäß installierten Flanschverbindungen aufgenom-
men.
 Vakuumkammer kundenseitig gegen Verschieben und Kippen sichern.
VACUUM CHAMBER

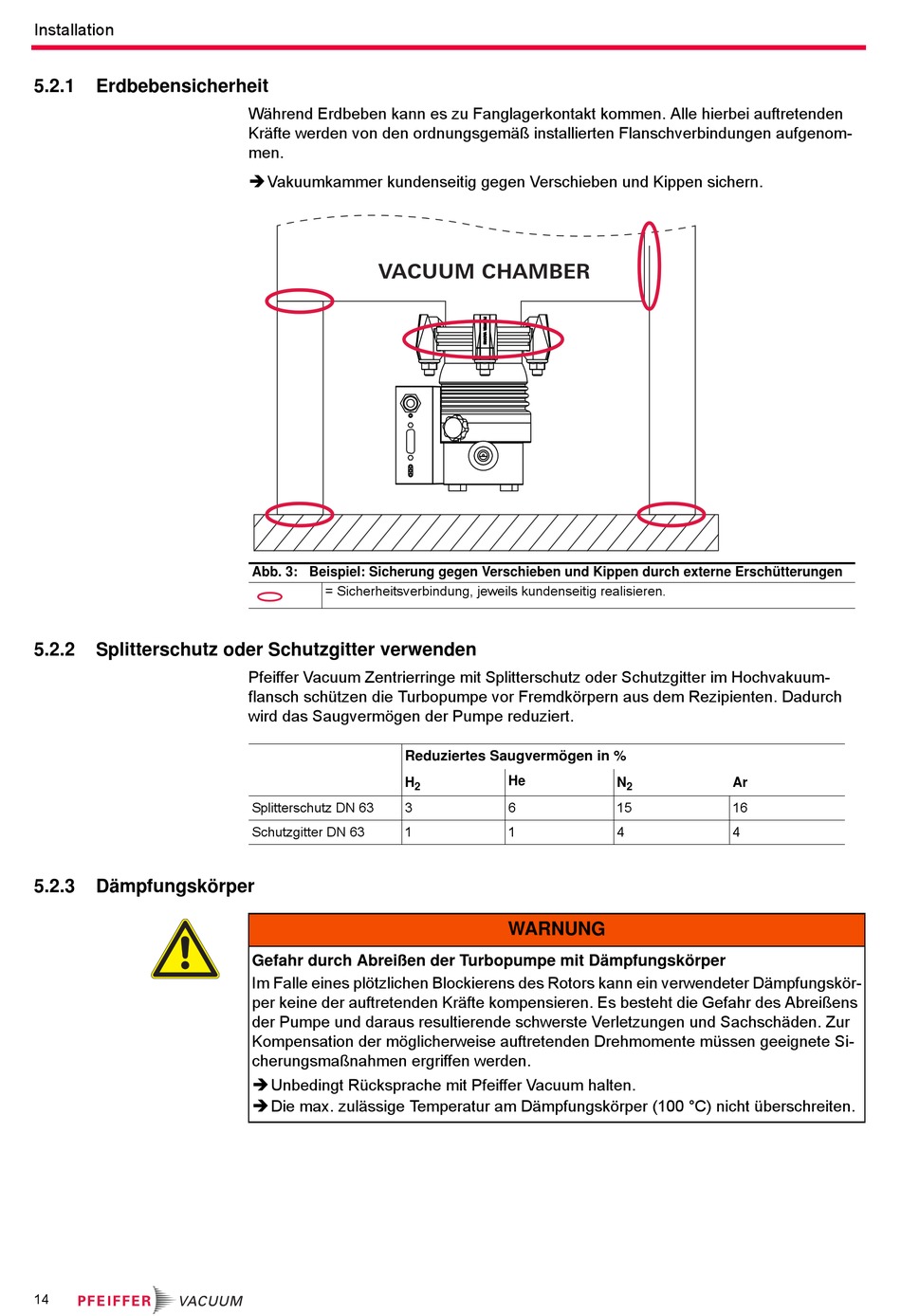

Abb. 3: Beispiel: Sicherung gegen Verschieben und Kippen durch externe Erschütterungen
= Sicherheitsverbindung, jeweils kundenseitig realisieren.
Pfeiffer Vacuum Zentrierringe mit Splitterschutz oder Schutzgitter im Hochvakuum-
flansch schützen die Turbopumpe vor Fremdkörpern aus dem Rezipienten. Dadurch
wird das Saugvermögen der Pumpe reduziert.
Reduziertes Saugvermögen in %
H
2
Splitterschutz DN 63 3
Schutzgitter DN 63 1
Gefahr durch Abreißen der Turbopumpe mit Dämpfungskörper
Im Falle eines plötzlichen Blockierens des Rotors kann ein verwendeter Dämpfungskör-
per keine der auftretenden Kräfte kompensieren. Es besteht die Gefahr des Abreißens
der Pumpe und daraus resultierende schwerste Verletzungen und Sachschäden. Zur
Kompensation der möglicherweise auftretenden Drehmomente müssen geeignete Si-
cherungsmaßnahmen ergriffen werden.
 Unbedingt Rücksprache mit Pfeiffer Vacuum halten.
 Die max. zulässige Temperatur am Dämpfungskörper (100 °C) nicht überschreiten.
He
N
2
6 15
1 4
WARNUNG
Ar
16
4
