5 Installation
5.1 Vakuumpumpe aufstellen
Kippgefahr! Schwere Verletzungen durch Umkippen des Produkts
Es besteht Kippgefahr der nicht befestigten Vakuumpumpe durch Schwerpunktsveränderungen oder
falsche Belastung. Schwere Verletzungen durch Einklemmen oder Quetschen von Gliedmaßen, z. B.
Füßen sind die Folge.
► Verwenden Sie die Vakuumpumpe nicht als Steighilfe.
► Üben Sie keine Belastungen auf das Produkt aus.
► Achten Sie beim Anbau von Komponenten auf den sicheren Schwerpunkt des Produkts.
► Tragen Sie Schutzausrüstung, z. B. Sicherheitsschuhe.
> 500 mm

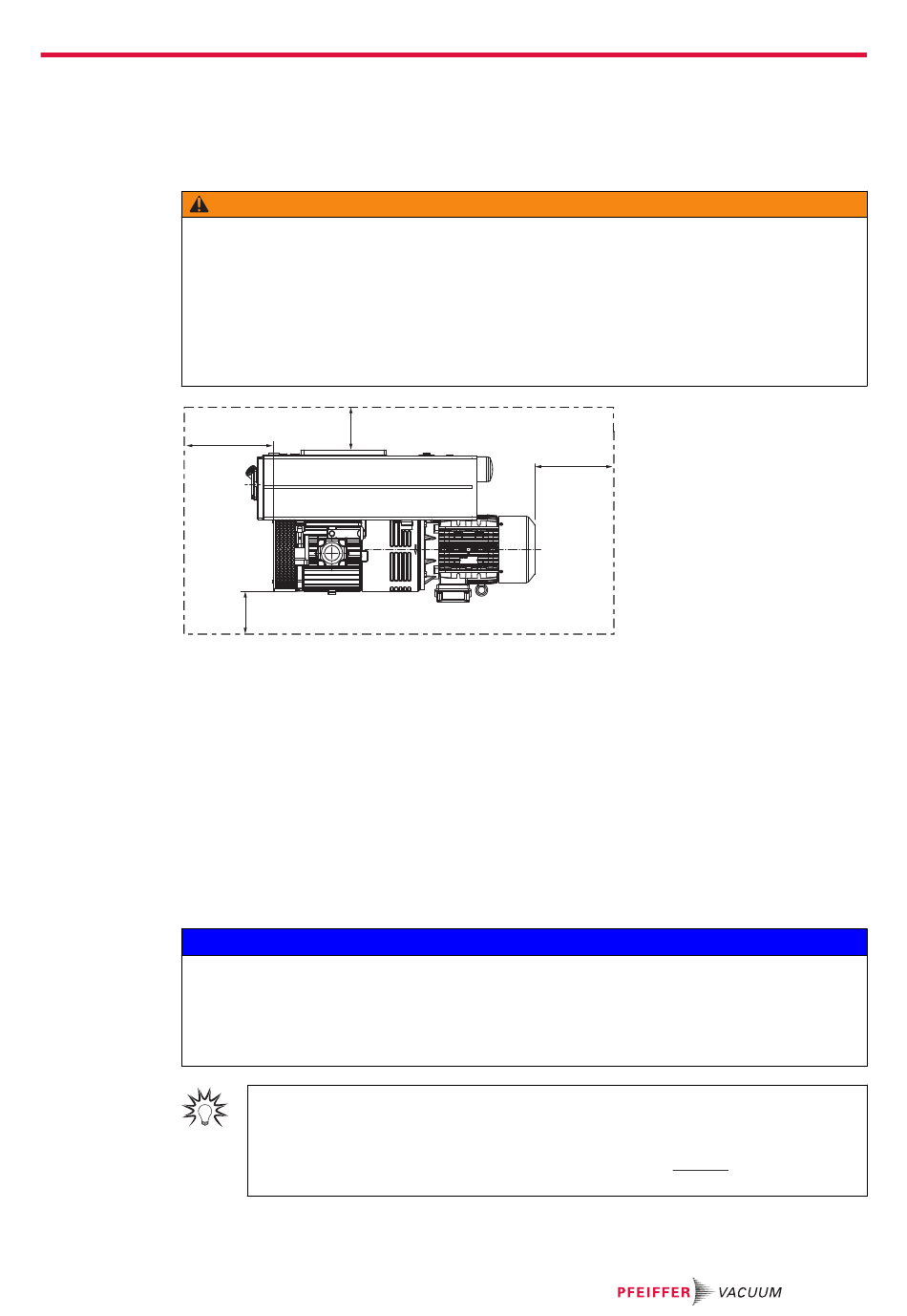

Abb. 5:
Vorgehen
1. Stellen Sie die Vakuumpumpe auf einer ebenen, waagrechten Fläche auf, um die Betriebsmittel-
2. Beachten Sie den zulässigen Neigungswinkel von ±1°.
3. Schrauben Sie die Vakuumpumpe an den Gummi-Metallpuffern auf der Standfläche fest.
4. Sorgen Sie beim Einbau in geschlossene Gehäuse für ausreichende Luftzirkulation.
5. Halten Sie Schauglas und Gasballastventil sichtbar und frei zugänglich.
6. Halten Sie Spannungs- und Frequenzangaben auf dem Motortypenschild sichtbar und frei zu-
5.2 Vakuumseite anschließen
Sachschäden durch verunreinigte Gase
Das Abpumpen von Gasen, die mit Verunreinigungen (Kondensat, Partikel) versehen sind, führt zu
Schäden an der Vakuumpumpe.
► Verwenden Sie geeignete Filter bzw. Abscheider aus dem Pfeiffer Vacuum Zubehör, um die Va-
Benötigtes Verbrauchsmaterial
● Schraubensicherung, z. B. Loctite 245 oder Loctite 577
WARNUNG
> 200 mm
> 200 mm
Mindestabstände zu seitlichen Begrenzungen (Draufsicht)
versorgung sicherzustellen.
gänglich.
kuumpumpe zu schützen.
Installation und Betrieb von Zubehör
Pfeiffer Vacuum bietet für Ihre Drehschieberpumpen eine Reihe von speziell abgestimm-
tem Zubehör an.
● Informationen und Bestellmöglichkeiten zu zugelassenem
● Beschriebenes Zubehör ist nicht im Lieferumfang enthalten.
> 500 mm
HINWEIS

Installation

Zubehör finden Sie online.
23/62
