7. Demontieren Sie die Spannplatte.
8. Tauschen Sie die Abluftfilter aus.
7.4.2 Abluftfilter montieren
Voraussetzungen
● Vakuumpumpe ausgeschaltet
● Vakuumpumpe auf Atmosphärendruck geflutet
● Vakuumpumpe abgekühlt
Benötigtes Verbrauchsmaterial
● Wartungssatz Wartung Level 1
Benötigte Werkzeuge
● Steckschlüssel, SW 13
● Innensechskantschlüssel, SW 6
● kalibrierter Drehmomentschlüssel (Anziehfaktor ≤ 2,5)

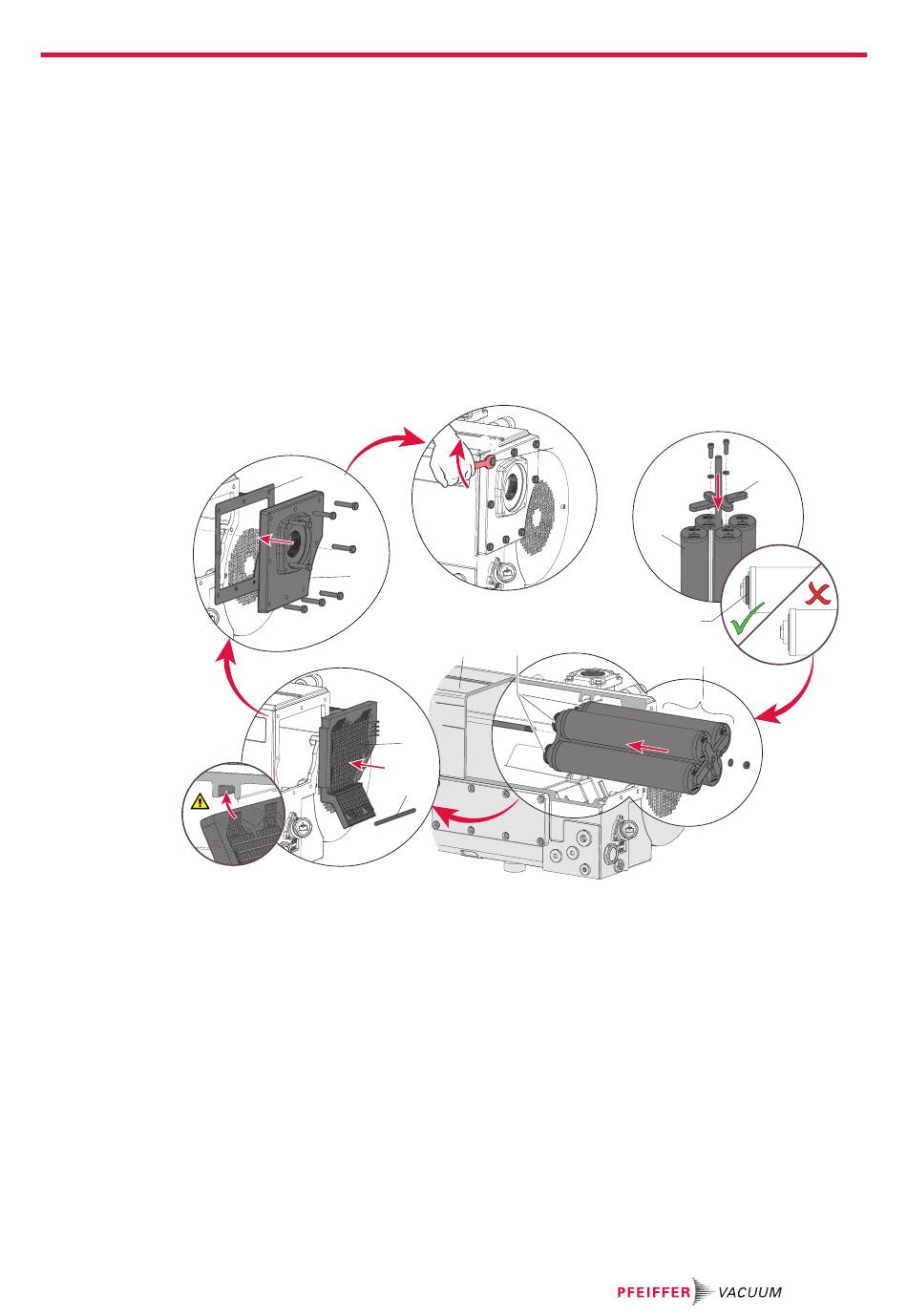

Abb. 19:
1
1.1 O-Ring
2
3
3.1 O-Ring
4
Vorgehen
1. Setzen Sie neue O-Ringe stirnseitig auf die Abluftfilter.
2. Montieren Sie die Abluftfilter mittels Spannplatte.
3. Setzen Sie neue O-Ringe stirnseitig auf die Filtereinheit.
4. Setzen Sie die vormontierte Filtereinheit in den Betriebsmittelabscheider ein.
5. Setzen Sie das neue Filtermaterial in die Gehäusenut des Betriebsmittelabscheiders ein und fixie-
7
8

Abluftfilter montieren

Abluftfilter
Spannplatte
Filtereinheit
Betriebsmittelabscheider
– Die Einbaurichtung ist durch einen Pfeil auf den Filtern erkennbar.
– Der Pfeil muss nach oben (↑) zeigen.
ren Sie das Filtermaterial gleichzeitig mit dem Befestigungsbolzen.
8x
9
3.1
4
5
6
5 Filtermaterial
6 Befestigungsbolzen
7 Flachdichtung
8 Abscheiderdeckel
9 Schrauben
Wartung
2
1
1.1
3
