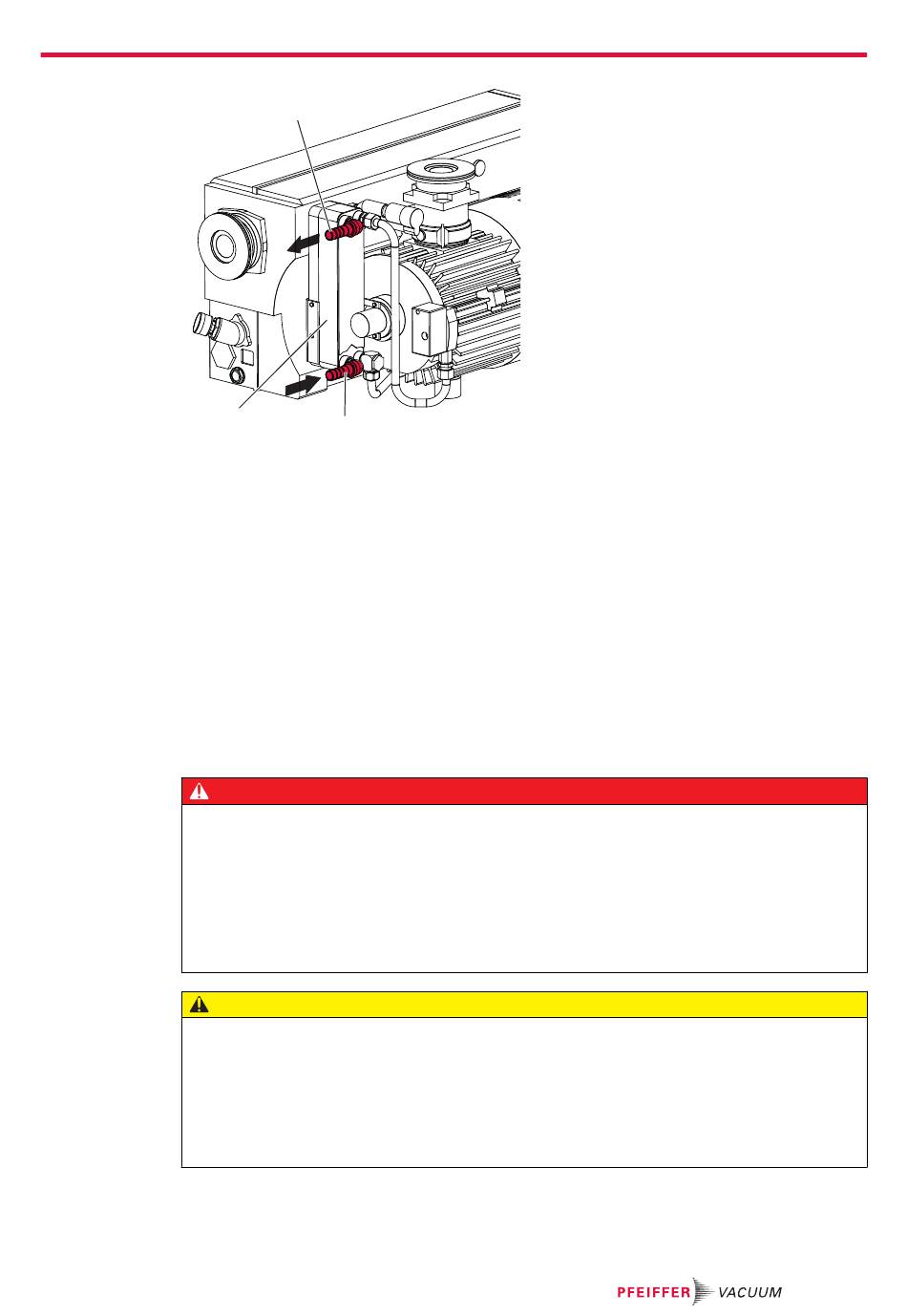

Abb. 7:
1 Kühlwasserauslass
2 Kühlwassereinlass
Kühlwasseranschluss herstellen
1. Schließen Sie die Kühlwasserleitungen an:
2. Achten Sie darauf, dass der Kühlwasserauslass drucklos ist.
3. Verwenden Sie einen Schmutzfänger im Vorlauf.
4. Öffnen Sie den Kühlwasserzufluss und befüllen Sie das Kühlsystem bis Kühlwasser am Kühlwas-
5. Stellen Sie bauseitig den Kühlwasserdurchfluss ein.
5.6 Netzanschluss herstellen
Lebensgefahr durch elektrischen Schlag
Das Berühren von offenliegenden und spannungsführenden Elementen erzeugt einen elektrischen
Schlag. Unsachgemäßer Anschluss der Netzversorgung führt zu der Gefahr berührbarer, spannungs-
führender Gehäuseteile. Es besteht Lebensgefahr.
► Kontrollieren Sie die Anschlussleitungen vor der Installation auf spannungsfreien Zustand.
► Lassen Sie Elektroinstallationen nur von ausgebildeten Elektrofachkräften durchführen.
► Sorgen Sie für eine ausreichende Erdung des Geräts.
► Führen Sie nach Anschlussarbeiten eine Schutzleiterprüfung durch.
Verletzungsgefahr durch bewegliche Teile
Nach Netzausfall oder nach Stillstand infolge Überhitzung, läuft der Motor selbstständig an. Es be-
steht Verletzungsgefahr für Finger und Hände, wenn Sie in den Einflussbereich rotierender Teile ge-
raten.
► Trennen Sie den Motor sicher vom Netz.
► Sichern Sie den Motor gegen Einschalten.
► Demontieren Sie die Vakuumpumpe zur Inspektion ggf. aus der Anlage.
1
3
2
Kühlwasseranschluss
– Kühlwassereinlass
– Kühlwasserauslass
serauslass austritt.
GEFAHR
VORSICHT
3 Öl-/Wasser-Wärmetauscher
Installation
27/62
