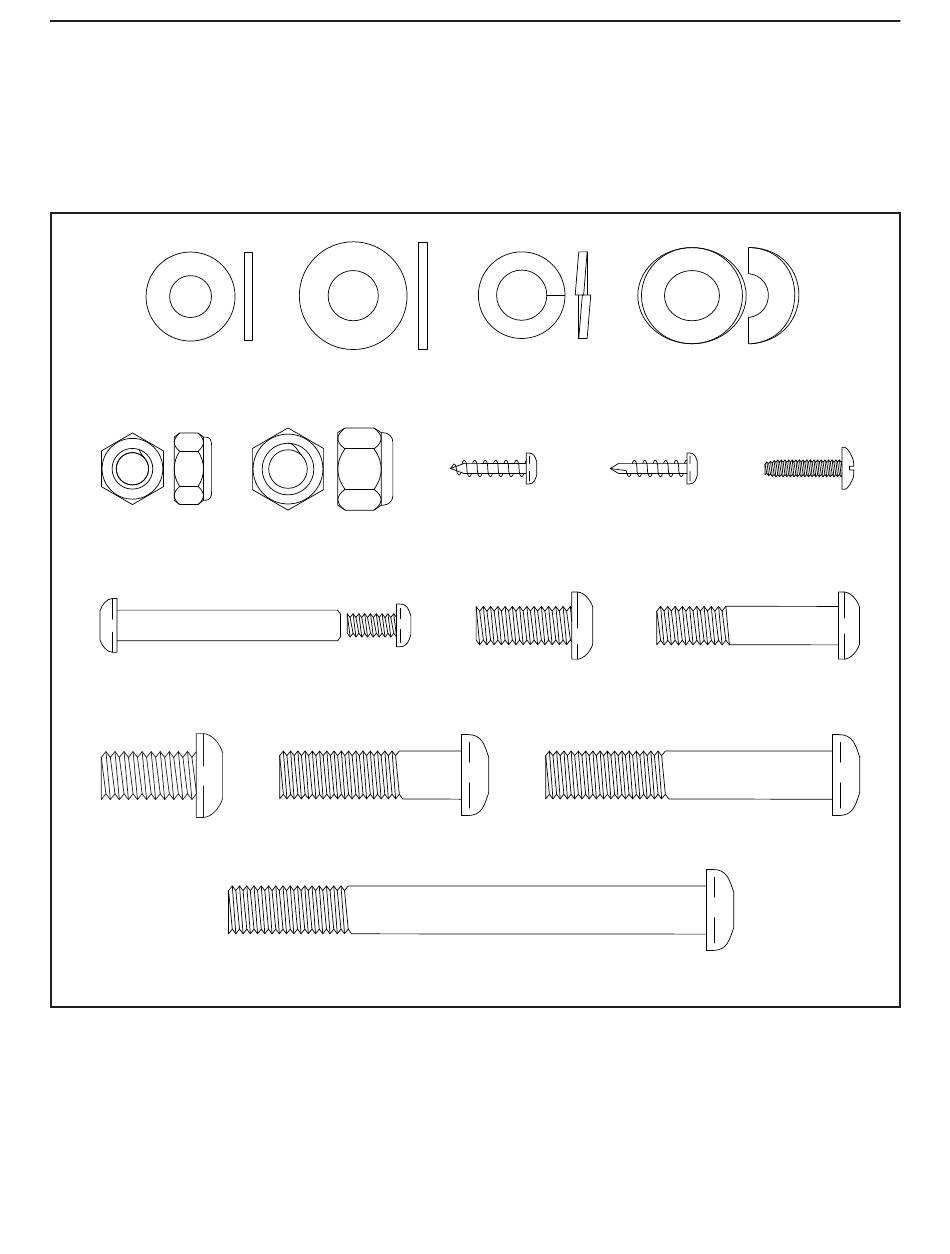

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

Verwenden Sie die unten stehenden Abbildungen zur Identifizierung der Kleinteile, die für die Montage benötigt
werden. Die Zahl in Klammern unter jeder Abbildung ist die Kennnummer des Teils, die mit der TEILELISTE am
Ende dieser Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennnummer bezieht sich auf die Stückzahl,
die für die Montage benötigt wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befinden, überprü-
fen Sie, ob es nicht schon vormontiert wurde. Überzählige Teile könnten beigefügt sein.
M8 Unterlegscheibe
(63)–6
M8
Sicherungsmutter
(60)–6
M6 Bolzensatz (67)–2
M10 x 20mm
Schraube
(74)–7
M10 Unterlegscheibe
(64)–6
Kleine M10
Sicherungsmutter
(91)–1
M10 x 38mm Schraube (75)–2
M10 x 100mm Schraube (76)–2
M10 Federring
(80)–3
M4 x 16mm
M4 x 16mm
Schraube
Schneidschraube
(56)–4
(57)–12
M8 x 20mm
Schraube (61)–6
M10 x 60mm Bolzen (72)–1
5
Gebogene M10
Unterlegscheibe
(62)–3
Tablethalter-
Schraube
(93)–4
M8 x 38mm
Bolzen (59)–6
