DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist, müs-
sen Sie vielleicht den Antriebsriemen einstellen.

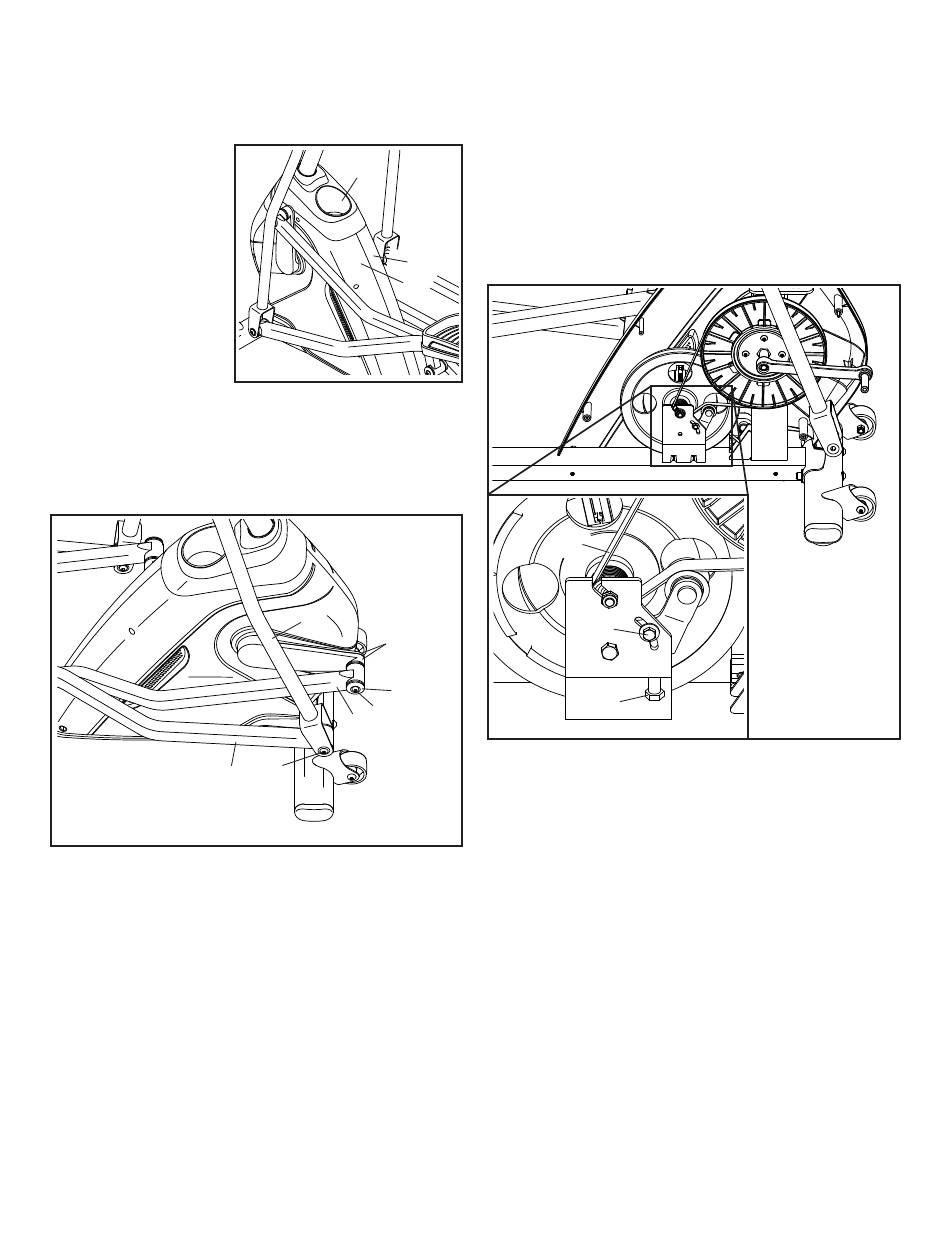

Um den
Antriebsriemen
einzustellen, ver-
wenden Sie zuerst
einen Flachschlitz-
Schraubendreher,
um vorsichtig die
Beiwerk-Ablage
(50) aufwärts vom
rechten und linken
Schutz (48, 49) zu
hebeln.
Als Nächstes entfernen Sie den M6 Bolzensatz (67)
von dem rechten Pendelschenkel (5) und dem rechten
Pedalarm (9). Dann räumen Sie den rechten Pedalarm
vorsichtig aus dem Weg.
9
Als Nächstes entfernen Sie die M8 x 20mm Schraube
(61), die Achsenabdeckung (44) und die M8 Unterleg-
scheibe (nicht abgebildet) von dem rechten Rollenarm
(7) und dem rechten Kurbelarm (nicht abgebildet).
Räumen Sie den rechten Rollenarm vorsichtig aus
dem Weg. Dann verwenden Sie einen Flachschlitz-
Schraubendreher, um vorsichtig die äußere und innere
Kurbelabdeckung (52, 53) vom rechten Kurbelarm zu
hebeln.
50
48
49
5
52, 53
44
61
7
67
Siehe EXPLOSIONSZEICHNUNG A auf Seite 26.
Identifizieren Sie den rechten und linken Schutz (48,
49). Entfernen Sie die M4 x 16mm Schrauben (56) und
die M4 x 16mm Schneidschrauben (57) vom rechten
und linken Schutz. Stellen Sie sicher, dass Sie die
Position jeder Schraube beachten. Dann entfernen
Sie behutsam den rechten Schutz.
Als Nächstes finden Sie die M6 x 20mm Schraube (25)
und lockern sie. Ziehen Sie die M10 x 55mm Schraube
(20) so weit an, bis der Antriebsriemen (55) straff ist.
Dann ziehen Sie die Schraube wieder fest.
55
25
20
Dann befestigen Sie wieder die Teile, die Sie entfernt
haben.
23
