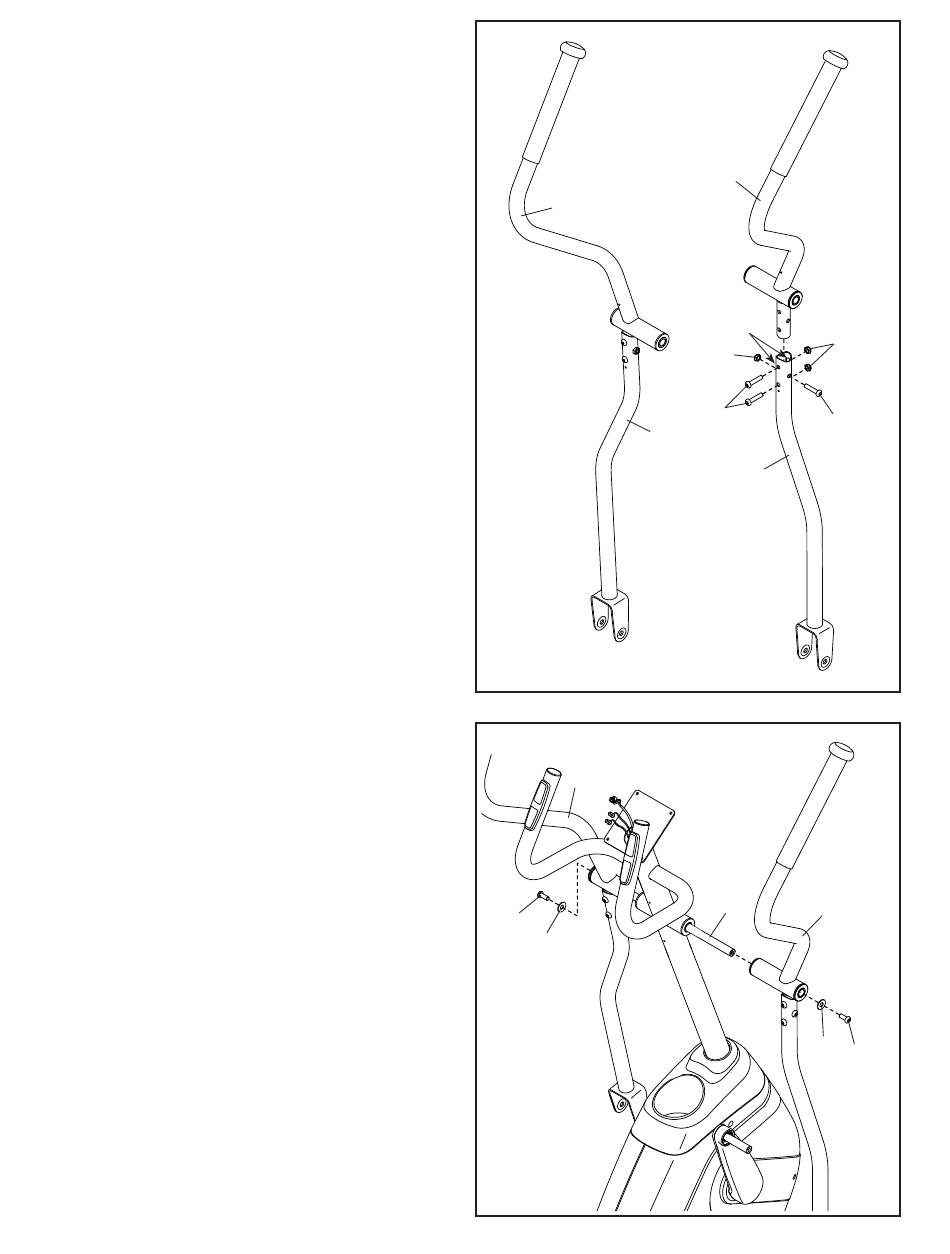

7. Identifizieren Sie den rechten Pendelgriff (3) und
den rechten Pendelschenkel (5) und richten Sie
diese wie abgebildet aus.
Schieben Sie den rechten Pendelgriff (3) in den
rechten Pendelschenkel (5). Befestigen Sie
den rechten Pendelgriff mit drei M8 x 38mm
Bolzen (59) und drei M8 Sicherungsmuttern
(60). Vergewissern Sie sich, dass sich die
Sicherungsmuttern in den sechseckigen
Löchern (C) befinden. Drehen Sie alle Bolzen
zunächst lose ein, dann ziehen Sie diese fest.
Befestigen Sie den linken Pendelgriff (4) am
linken Pendelschenkel (6) auf die gleiche
Weise.
8. Schieben Sie den rechten Pendelgriff (3) auf die
rechte Seite der Pfostenachse (18).
Schieben Sie den linken Pendelgriff (4) auf die
linke Seite der Pfostenachse (18).
Drehen Sie je eine M8 x 20mm Schraube (61)
mit einer M8 Unterlegscheibe (63) fest in beide
Enden der Pfostenachse (18) gleichzeitig ein.
7
4
8
4
61
63
9
3
C
60
59
59
6
5
18
3
63
60
61
