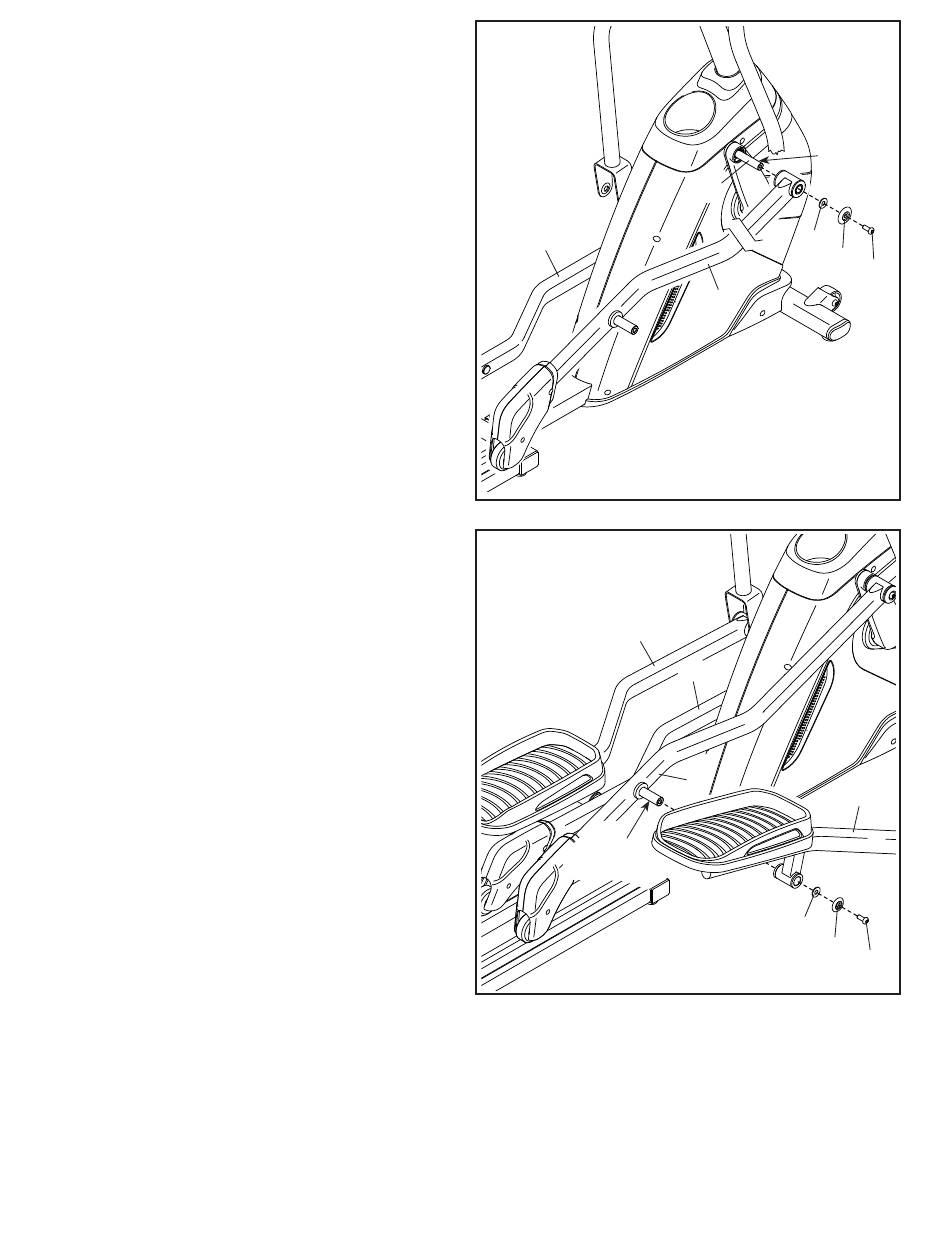

11. Tragen Sie Schmierfett auf den rechten Kurbel-
arm (13) auf.
Identifizieren Sie den rechten Rollenarm (7) und
richten ihn wie abgebildet aus.
Befestigen Sie den rechten Rollenarm (7) mit
einer M8 x 20mm Schraube (61), einer Achsen-
abdeckung (44) und einer M8 Unterlegscheibe
(63) am rechten Kurbelarm (13).
Befestigen Sie den linken Rollenarm (8) auf
die gleiche Weise.
12. Tragen Sie Schmierfett auf die Achse des rech-
ten Rollenarms (7) auf.
Dann identifizieren Sie den rechten Pedalarm
(9), richten ihn wie abgebildet aus und schieben
ihn auf den rechten Rollenarm (7).
Befestigen Sie den rechten Pedalarm (9) mit
einer M8 x 20mm Schraube (61), einer Achsen-
abdeckung (44) und einer M8 Unterlegscheibe
(63).
Befestigen Sie auf die gleiche Weise den
linken Pedalarm (10) am linken Rollenarm (8).
11
8
12
10
Schmier-
fett
11
Schmier-
fett
13
63
44
61
7
8
7
9
63
44
61
