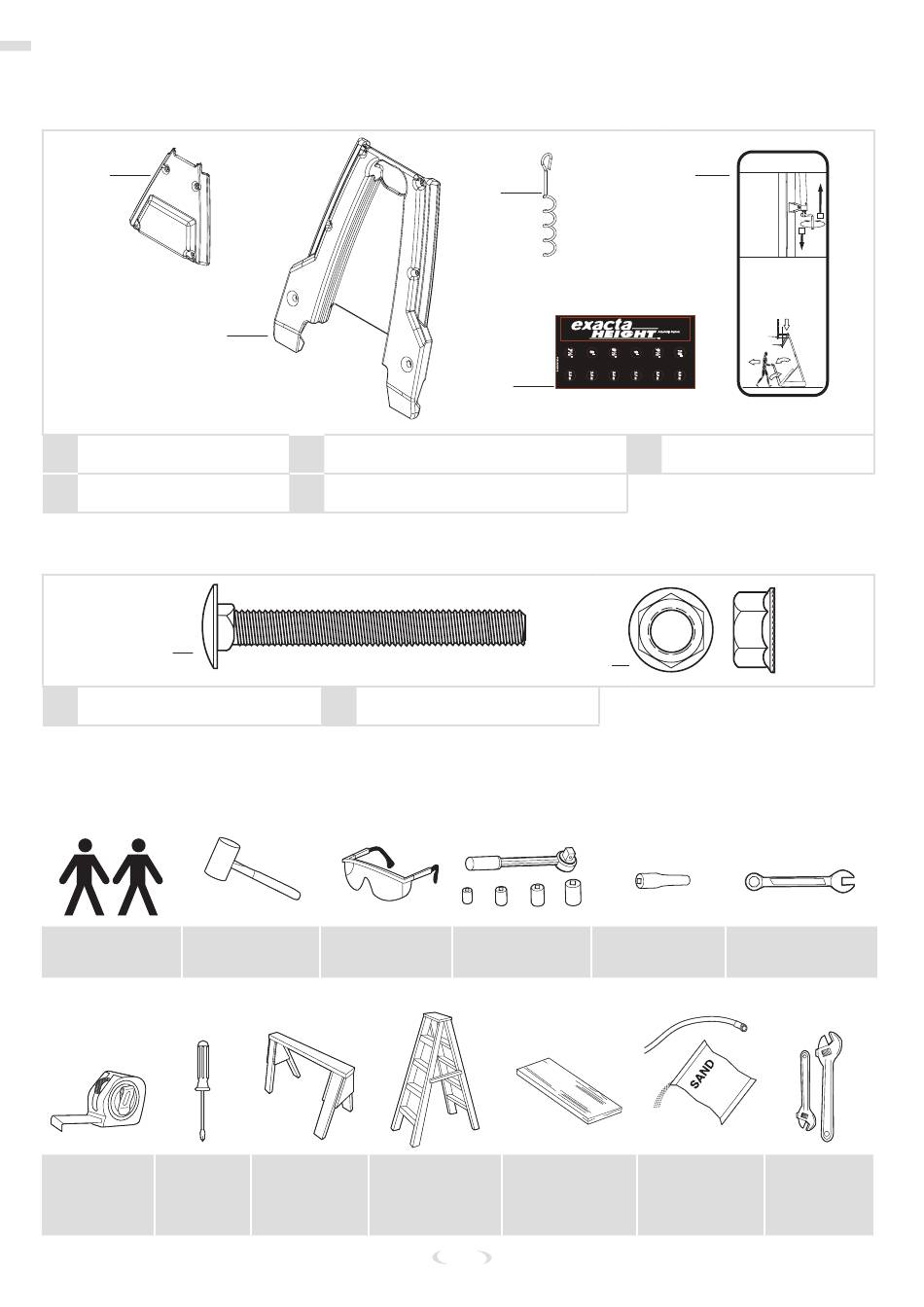

MONTAGE DER STADIONABDECKUNG
#68
#67
48 Etikett, Höhenanzeige (x1)
68 Stadionabdeckung, Oberteil (x1) 69 Bodenverankerung (x1)
KIT 8 – BRETTPOLSTER ZUBEHÖR – AC00002
#29
29 Schlossschraube, 3/8-16 x 2,75L (x10) 30 Mutter, Sechskantflansch, 3/8-16 (x10)
Werkzeuge & Materialien für die Montage
2 kompetente
Erwachsene
#3
Kreuzschlitz-
Maßband
Schraub
endreher
57 Aufkleber, Höheneinstellung und Transport (x1) 67 Stadionabdeckung, Unterteil (x1)
Bolt, Carriage, 3/8-16 x 2-3/4
206011
Hammer
Schutzbrillen
Sägebock
Stufenleiter (8 ft.)
#69
#48
#30
Steckschlüssel
Steckschlüssel
1/2", 9/16", 3/4"
verlängerung
Holzbrett
Reststück
10
HÖHENEINSTELLUNG
#57
Handkurbel drehen,
um das Abprallboard
nach oben oder
unten zu verschieben.
Die Handkurbel nicht
über den vom Hersteller
vorgegebenen
Höhenanzeigebereich
von 7-1/2 bis 10 Fuß
(2,3 bis 3,05 m)
hinausdrehen.
Der innenliegende
Verstellmechanismus
B
des Spindelhubs kann
beschädigt werden,
wenn über 10 Fuß
(3,05 m) hinaus oder
auf weniger als 7-1/2 Fuß
(2,3 m) eingestellt wird.
TRANSPORT DER ANLAGE
1.
Das Basketball-Abprallboard auf die
niedrigste Höhe einstellen.
2.
Den Griff nach vorne drehen, bis die
Räder den Boden berühren.
3.
Die Anlage an die gewünschte Stelle schieben.
4.
Den Griff wieder in seine Ausgangsposition
zurückdrehen.
5.
Das System auf Stabilität prüfen.
1
2
3
GE574090 12/06
LABEL AS APPROVED BY HUFFY SPORTS ENGINEERING
FOR OUTDOOR APPLICATION
203041
NUT, HEX FLANGE, 3/ 8- 16
Schraubenschlüssel
1/2", 9/16", 3/4"
(WAHLWEISE)
Verstellbare
Sand/
Gartenschlauch
Schrauben
schlüssel
A
2-5/8" Wide x 7-1/8" Long
