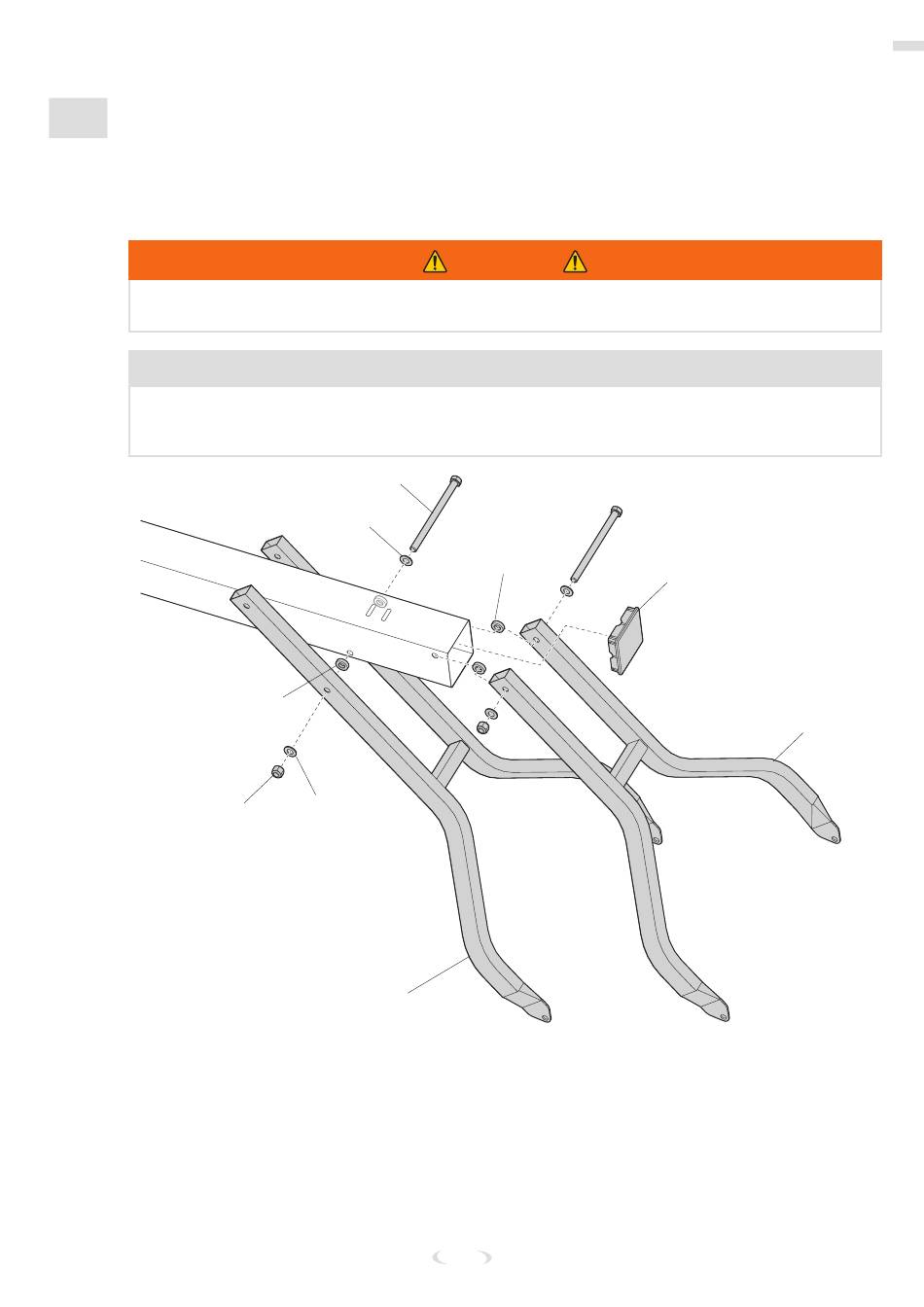

HUBROHRBAUGRUPPE ANBRINGEN
2. Während das System sicher auf dem Sägebock ruht, die Hubrohre (41 und 42) mit Schrauben
(46), Unterlegscheiben (50), Distanzstücken (49) und Muttern (10) am oberen Stangenabschnitt
(3) befestigen.
3. Stangenabdeckung installieren (45).
ZIEHEN SIE DIE SCHRAUBEN (46) IN DEN KONTERMUTTERN (10) FEST, BIS SIE MIT DER ÄUSSEREN KANTE
DER KONTERMUTTER BÜNDIG (AUF EINER EBENE) IST.
ÜBERPRÜFEN SIE DIE EINPASSUNG GROßER BOLZEN IN DIE GROßEN ÖFFNUNGEN DER HUBROHRE UND
HALTERUNGEN DES ABPRALLBOARDS. HIERFÜR DIE BOLZEN VORSICHTIG MIT EINER KREISENDEN BEWEGUNG
RÜTTELN, UM BEI BEDARF ÜBERSCHÜSSIGEN LACK AUS DEN ÖFFNUNGEN AUSZURÄUMEN.
#10
#46
#50
#49
#50
#42
WARNUNG
HINWEIS
#49
25
Oberen Teil des Hubsystems montieren
