Korbmontage
I
KORBMONTAGE

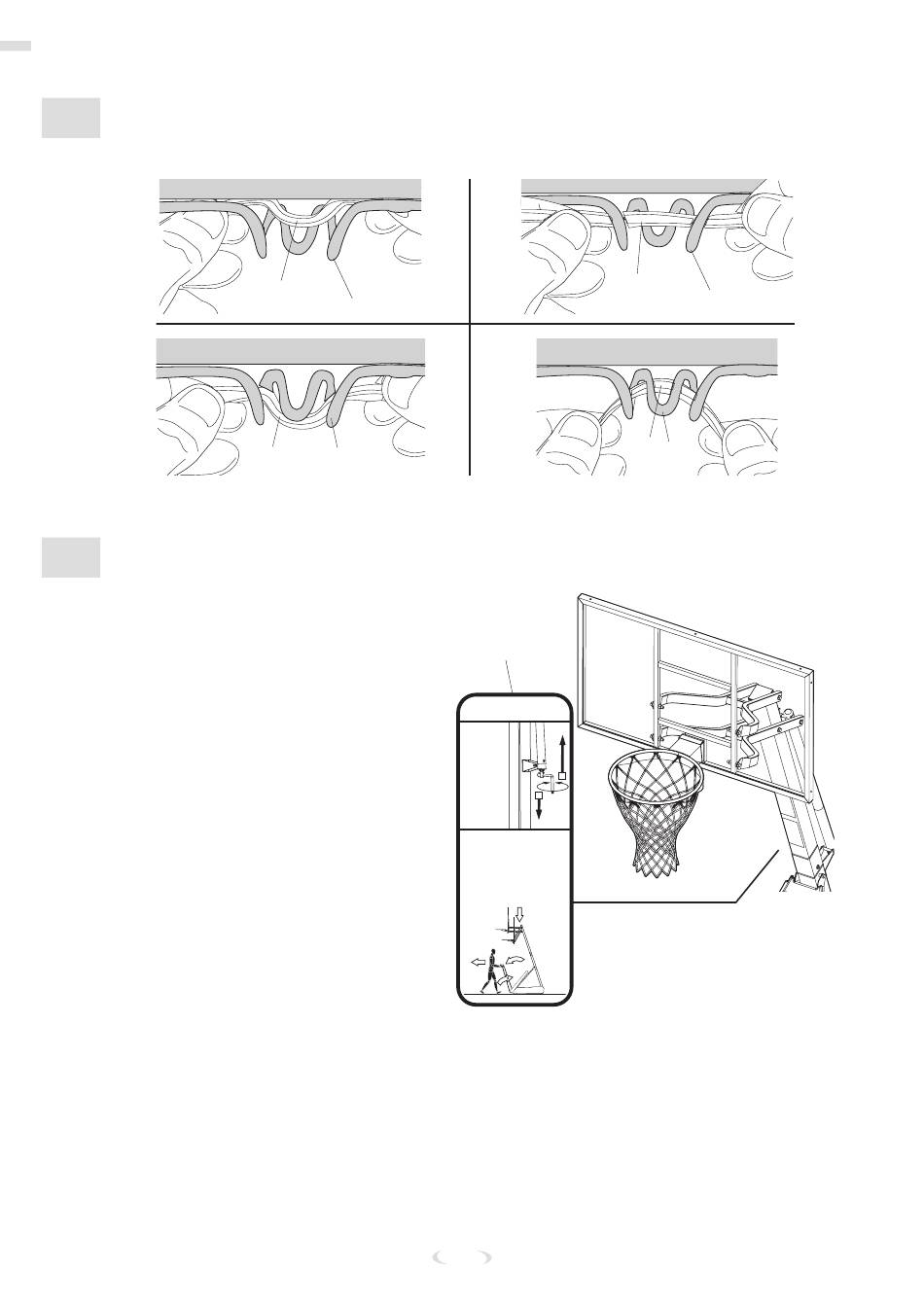

9. Das Netz (53) am Korbrand (52) befestigen.
J
AUFKLEBER ANBRINGEN
1. Den Aufkleber für die Höhenverstellung
und das Verschieben der Anlage
(57) an der Vorderseite der Stange
anbringen, so dass er deutlich sichtbar
ist.
#53
#52
#53
#52
#57
HÖHENEINSTELLUNG
Handkurbel drehen,
um das Abprallboard
nach oben oder
unten zu verschieben.
Die Handkurbel nicht
über den vom Hersteller
vorgegebenen
Höhenanzeigebereich
von 7-1/2 bis 10 Fuß
A
(2,3 bis 3,05 m)
hinausdrehen.
Der innenliegende
Verstellmechanismus
B
des Spindelhubs kann
beschädigt werden,
wenn über 10 Fuß
(3,05 m) hinaus oder
auf weniger als 7-1/2 Fuß
(2,3 m) eingestellt wird.
TRANSPORT DER ANLAGE
1.
Das Basketball-Abprallboard auf die
niedrigste Höhe einstellen.
2.
Den Griff nach vorne drehen, bis die
Räder den Boden berühren.
3.
Die Anlage an die gewünschte Stelle schieben.
4.
Den Griff wieder in seine Ausgangsposition
zurückdrehen.
5.
Das System auf Stabilität prüfen.
1
2
3
GE574090 12/06
LABEL AS APPROVED BY HUFFY SPORTS ENGINEERING
FOR OUTDOOR APPLICATION
32
#53
#52
#53
#52
2-5/8" Wide x 7-1/8" Long
