Montage des Standfußes
B

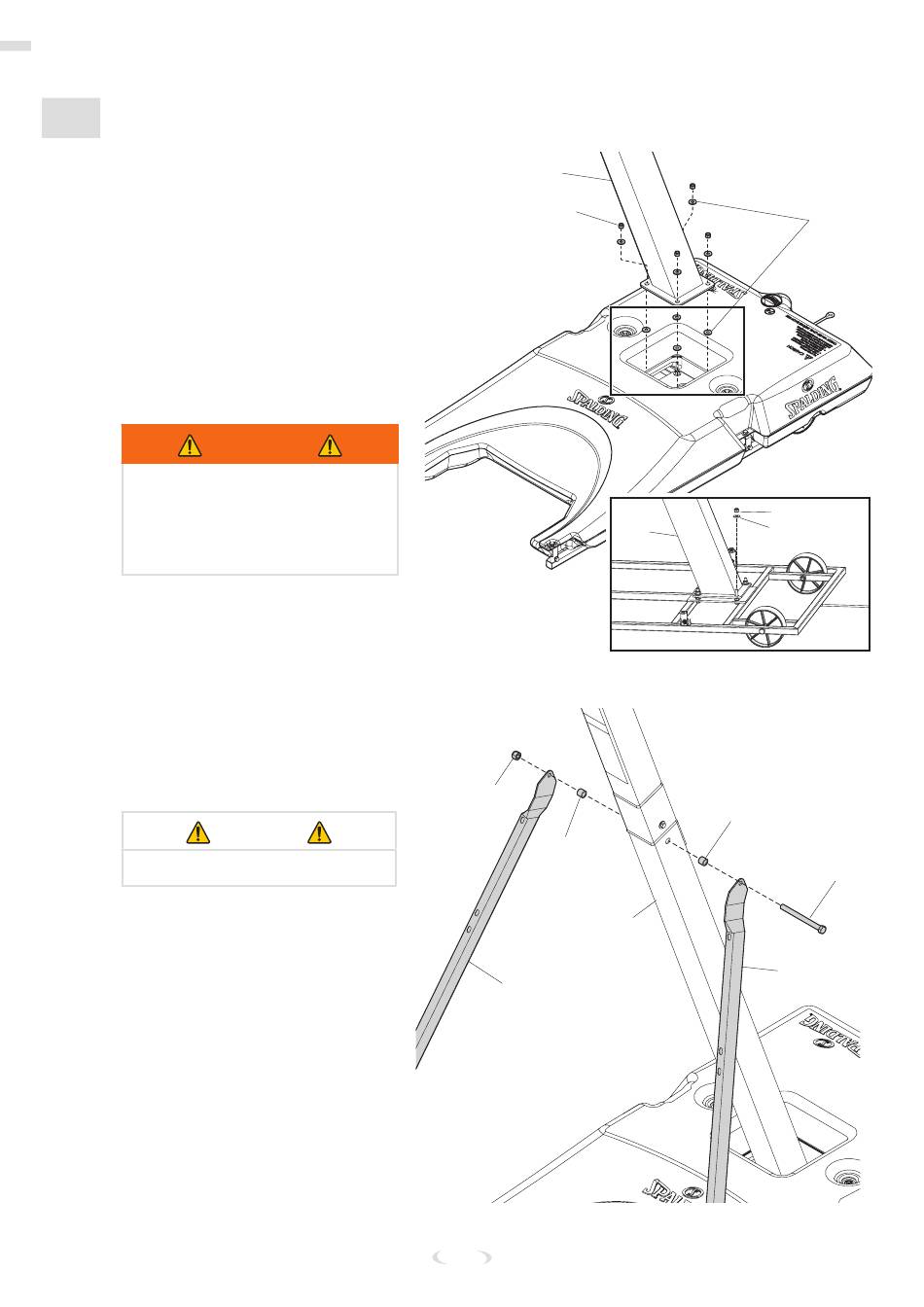

STANGE AUF DEM STANDFUSS INSTALLIEREN
1. Unterlegscheiben (13) auf die
vorinstallierten Schrauben
legen.
2. Die untere Stange (2) mithilfe
der Löcher in der unteren
Stange auf die vorinstallierten
Befestigungsschrauben
stecken.
3. Die Stangenbaugruppe
mit den Unterlegscheiben
(13) und Muttern (11) an
der Stangenmontageplatte
befestigen.
WARNUNG
DIESER MONTAGESCHRITT MUSS VON
ZWEI PERSONEN DURCHGEFÜHRT
WERDEN. DIE NICHTBEACHTUNG DIESER
WARNUNG KANN ZU ERNSTHAFTEN
4. Die Standfußstreben (4)
jeweils mit Schraube (8),
Distanzstücken (12) und Mutter
(10) an der unteren Stange (2)
befestigen.
NICHT VOLLSTÄNDIG FESTZIEHEN.
VERLETZUNGEN UND/ODER
SACHSCHÄDEN FÜHREN.
WICHTIG
#2
#11
#10
#12
#2
#4
16
#11
#2
#13
#12
#4
#13
#8
