Montage

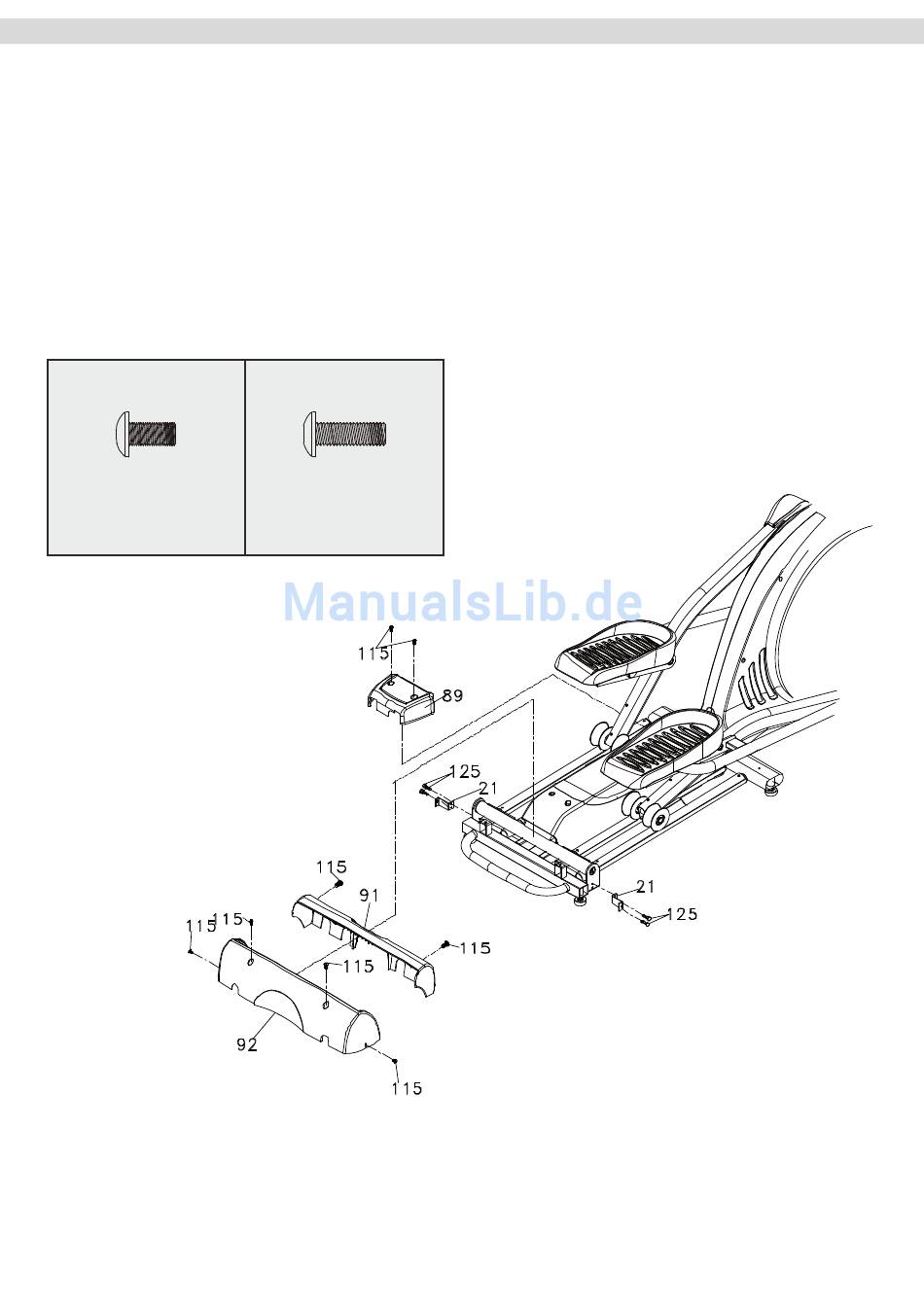

Schritt 4.5: Montage der hinteren und oberen Steigungsrahmenabdeckung
Befestigen Sie die beiden Winkelbleche (21) rechts und links am hinteren Ende des Steigungsrahmens mit je
zwei Linsenkopfschrauben (125). Achten Sie hierbei auf die korrekte Ausrichtung der Winkelbleche, die
äußeren Halter müssen nach hinten zeigen. Befestigen Sie jetzt den vorderen Teil der Abdeckung des
Steigungsrahmens (91) mit zwei Linsenkopfschrauben (115) an der Innenseite des hinteren Teils des
Steigungsrahmens. Montieren Sie dann den hinteren Teil der Abdeckung des Steigungsrahmens (92) mit
zwei Linsenkopfschrauben (115)
seitlich an die zuvor montierten Winkelbleche und von vorne mit zwei Linsenkopfschrauben (115) am hintern
Ende des Steigungsrahmens.
Befestigen Sie nun die obere Abdeckung des Steigungsrahmens (89) mit zwei Linsenkopfschrauben (115)
am Steigungsrahmen.
Linsenkopfschraube Linsenkopfschraube
4 Stück (Teil 125) 8 Stück (Teil 115)
