Montage

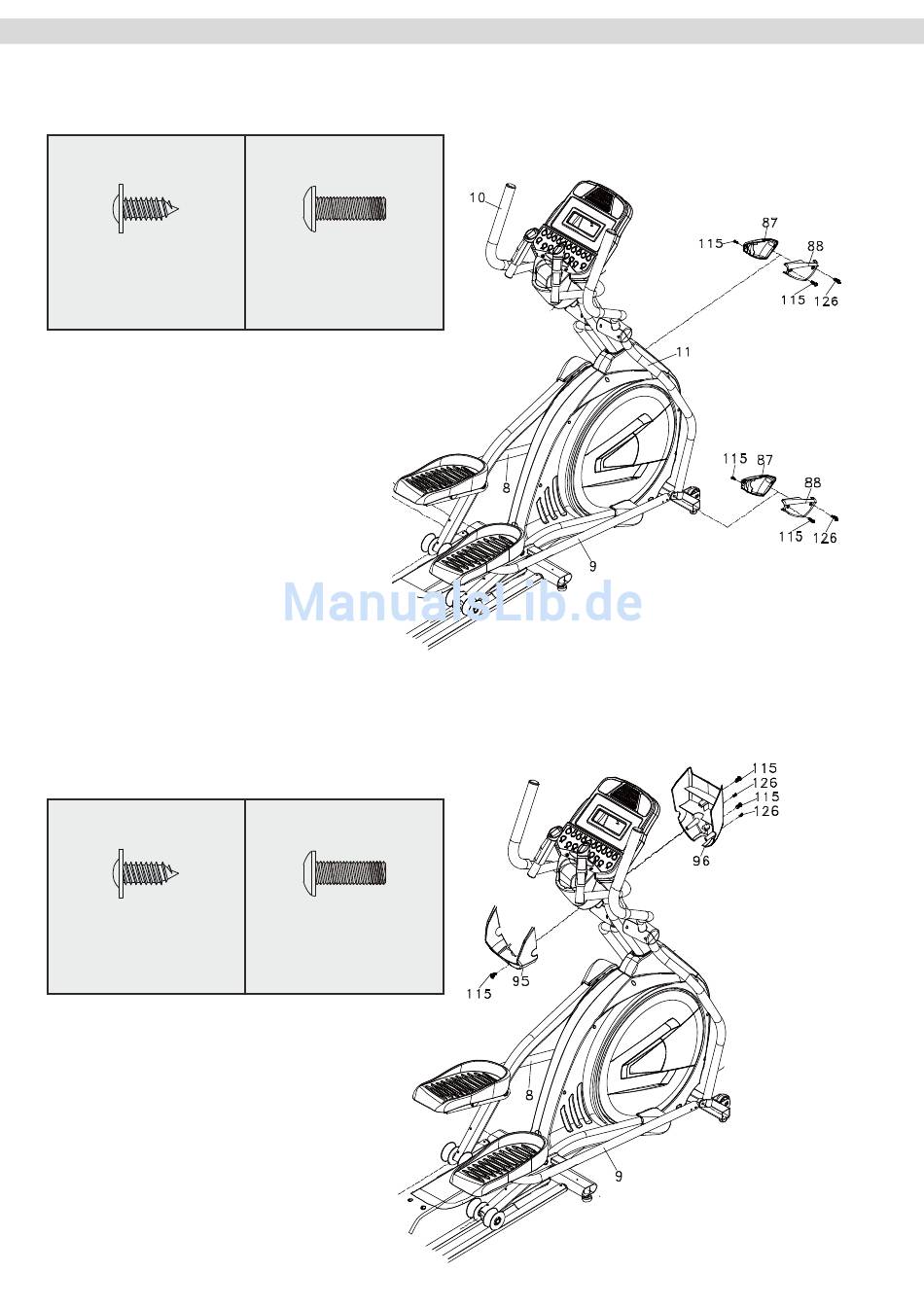

Schritt 4.1: Montage der Verbindungsrohrabdeckungen
Befestigen Sie am unteren Ende der Pendelarme (10 und 11) die Abdeckungen der Verbindungsrohre (87
und 88) mit je zwei Linsenkopfschrauben (115) und einer Schneidschraube (126).
Schneidschraube
2 Stück (Teil 126)
Schritt 4.2: Montage der Cockpitabdeckungen
Befestigen Sie die hintere Cockpitabdeckung (96) mit je zwei Linsenkopfschrauben (Teil 115) und zwei
Blechschrauben (Teil 126) an der Rückseite des Lenkerschaftes unterhalb des Cockpits.
Befestigen Sie dann die vordere Cockpitabdeckung (95) mit einer Linsenkopfschraube (Teil 115) an der
Vorderseite des Lenkerschaftes unterhalb des Cockpits.
Schneidschraube
2 Stück (Teil 126)
Linsenkopfschraube
4 Stück (Teil 115)
Linsenkopfschraube
3 Stück (Teil 115)
