Montage

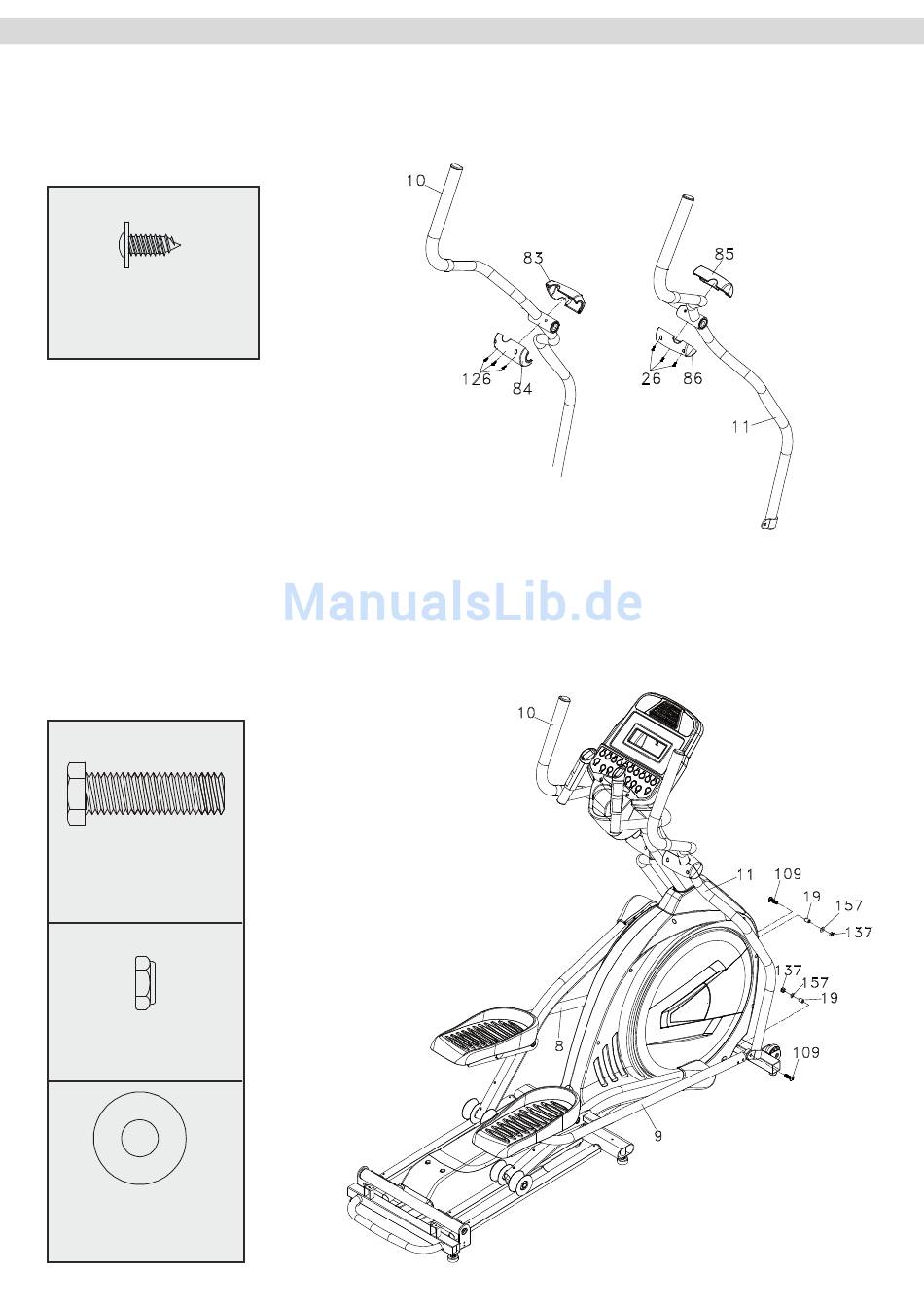

Schritt 2.2: Montage der Pendelarmabdeckungen
Montieren Sie, wie im Bild gezeigt, die vordere Pendelarmabdeckung (85, rechts) und die hintere
Pendelarmabdeckung (86, rechts) am rechten Pendelarm (11) mit den Schrauben (126).
Verfahren Sie nun ebenso mit den Pendelarmabdeckungen (83/84) am linken Pendelarm (10).
Blechschraube
6 Stück (Teil 126)
Schritt 3: Verbindung (Knickgelenk) von Pendelarm mit Verbindungsrohr
Lösen Sie den Draht am vorderen Ende des linken Verbindungsrohres (8), der die Distanzhülse (19) fixiert.
Verbinden Sie nun das vordere Ende des linken Verbindungsrohres (8) mit der Aufnahme am unteren Ende
des linken Pendelrohrs (10).
Verschrauben Sie diese dann mit der Schraube (109), der Unterlegscheibe (157) und mit der Mutter (137).
Verfahren Sie nun ebenso mit dem Knickgelenk des rechten Verbindungsrohres (9).
Sechskantschrauben
2 Stück (Teil 109)
Muttern
2 Stück (Teil 137)
Unterlegscheiben
2 Stück (Teil 157)
