Außenabstand (Outside Dimension, OD)
Der Abstand (in Strahlen gemessen) vom ersten unterbrochenen Strahl bis einschließlich zum letzten unterbro-
chenen Strahl.
Innenabstand (Inside Dimension, ID)
Die Anzahl freier Strahlen zwischen dem ersten und dem letzten unterbrochenen Strahl.
Übergänge (Transitions, TRN)
Die Anzahl der Übergänge vom unterbrochenen zum freien Status und vom freien zum unterbrochenen Status.
(Wenn die Strahlen 6– 34 blockiert sind, ist zwischen Strahl 5 und Strahl 6 ein Übergang von einem freien zu
einem blockierten Strahl vorhanden, und zwischen Strahl 34 und Strahl 35 ein Übergang von einem blockierten
zu einem freien Strahl.) Der Übergangsmodus kann zur Zählung von Objekten innerhalb des Lichtvorhangs ver-
wendet werden.
Angrenzender erster unterbrochener Strahl (CFBB)
Die Position des ersten unterbrochenen Strahls in der größten Gruppe angrenzender unterbrochener Strahlen.
Angrenzender letzter unterbrochener Strahl (CLBB)
Die Position des letzten unterbrochenen Strahls in der größten Gruppe angrenzender unterbrochener Strahlen.
Teppichflor und Teppichkante
Diese Messmodi werden zur Positionsmessung von Teppichunterschicht und Polnoppen verwendet und können
nur über die IO-Link v1.1-Schnittstelle eingestellt werden, wenn als Scan-Typ Teppichflor gewählt wurde. Die
Messungen können von jedem Sensorende aus durchgeführt werden, es müssen jedoch mindestens 10 Strah-
len (5 cm) von einer Kante aus unterbrochen sein.
Im Modus „letzter unterbrochener Strahl" ist der letzte Strahl Nr. 50 von 60. Im Modus „erster freier Strahl" ist der erste
Strahl Nr. 40 von 60.

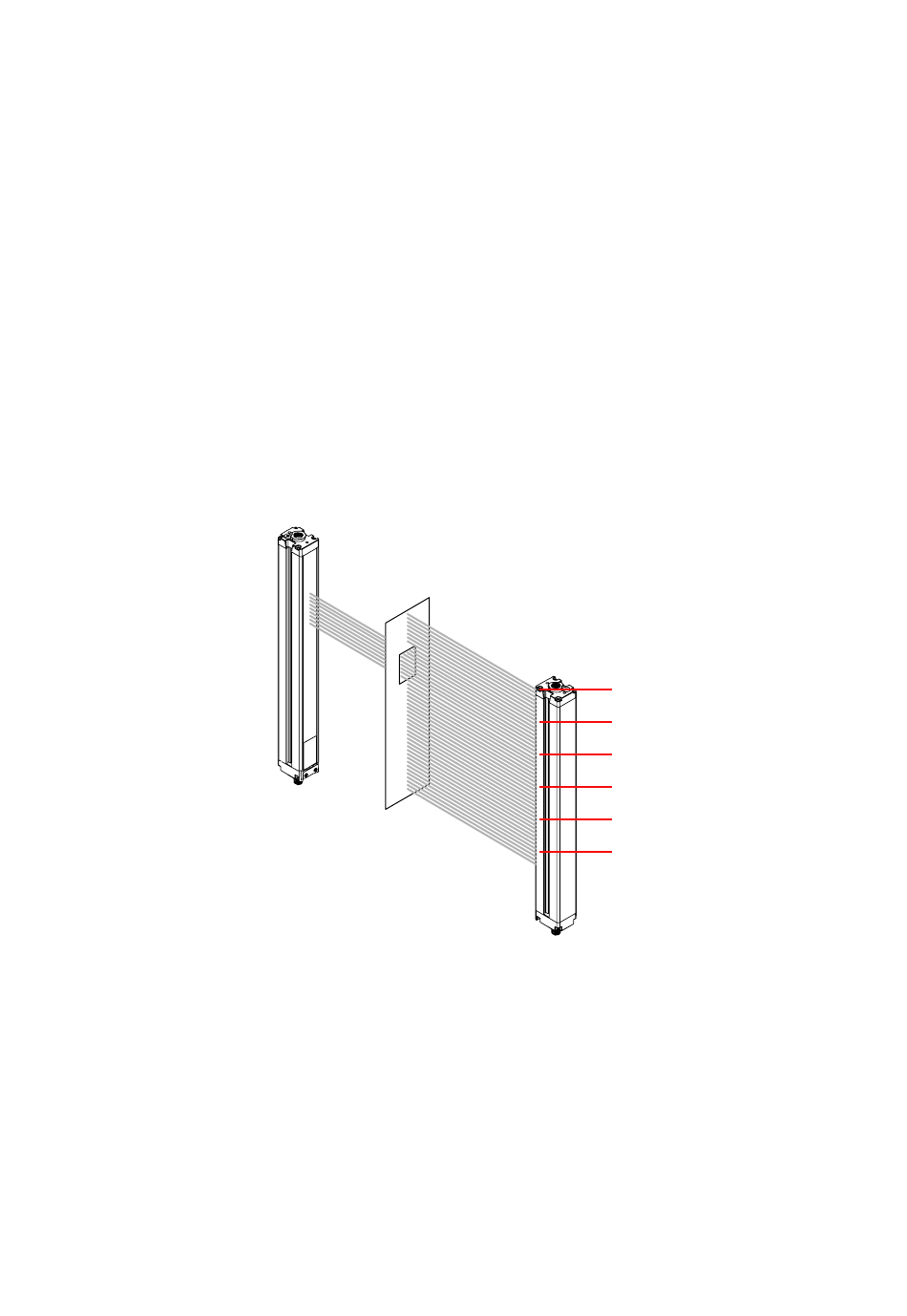

Abbildung 5. Messmodus – LBM-FBM
Empfänger
Letzter freier Strahl (LBM)
Erster freier Strahl (FBM)
www.bannerengineering.com
®
A-GAGE EZ-ARRAY
Sender
60
50
40
30
20
10
™
mit IO-Link v1.1
