4.4 Optische Ausrichtung

Das optische Ausrichtverfahren hat zum Ziel, die Sender-Lichtstärke für maximale Sensorleistung einzustellen. Das Aus-
richtverfahren ist bei der Montage und immer dann durchzuführen, wenn der Sender und/oder der Empfänger bewegt
wird.
Während des Ausrichtverfahrens fragt der Empfänger jeden Strahlenkanal nach Messwerten der Funktionsreserve ab
und stellt die Funktionsreserve für jeden Strahl ein. Wenn das System das Ausrichtverfahren beendet, wird die Signal-
stärke jedes Kanals in einem nichtflüchtigen Speicher untergebracht.
Das Verfahren kann über die externe Programmierleitung des Empfängers, den Drucktaster am Bedienfeld des Emp-
fängers oder die IO-Link v1.1-Schnittstelle durchgeführt werden. (Siehe
Programmierleitung) auf Seite 8 und
Der Ausrichtungs-Drucktaster des Empfängers kann per Konfiguration über die IO-Link v1.1-Schnittstelle gesperrt wer-
den.
1. Schalten Sie Sender und Empfänger ein, nachdem die elektrischen Anschlüsse hergestellt worden sind.
2. Prüfen Sie, ob sowohl Sender als auch Empfänger mit Betriebsspannung versorgt werden; die Status-LEDs für
Sender und Empfänger sollten grün leuchten. Wenn die Status-LED des Empfängers rot leuchtet (und ein „c" auf
dem dreistelligen Display angezeigt wird), sollten Sie die Fehlercodes überprüfen
Anmerkung: Beim Einschalten werden alle Zonenanzeigen getestet (sie blinken rot). Dann
wird die Anzahl unterbrochener Strahlen dargestellt.
3. Beobachten Sie die Empfängeranzeigen.
4. Optimierung von Ausrichtung und Maximierung der Funktionsreserve
a. Prüfen Sie, ob Sender und Empfänger rechtwinklig zueinander zeigen. Mit einem Lineal (z. B. einer Was-
serwaage) kann die Richtung ermittelt werden, in die der Sensor zeigt.

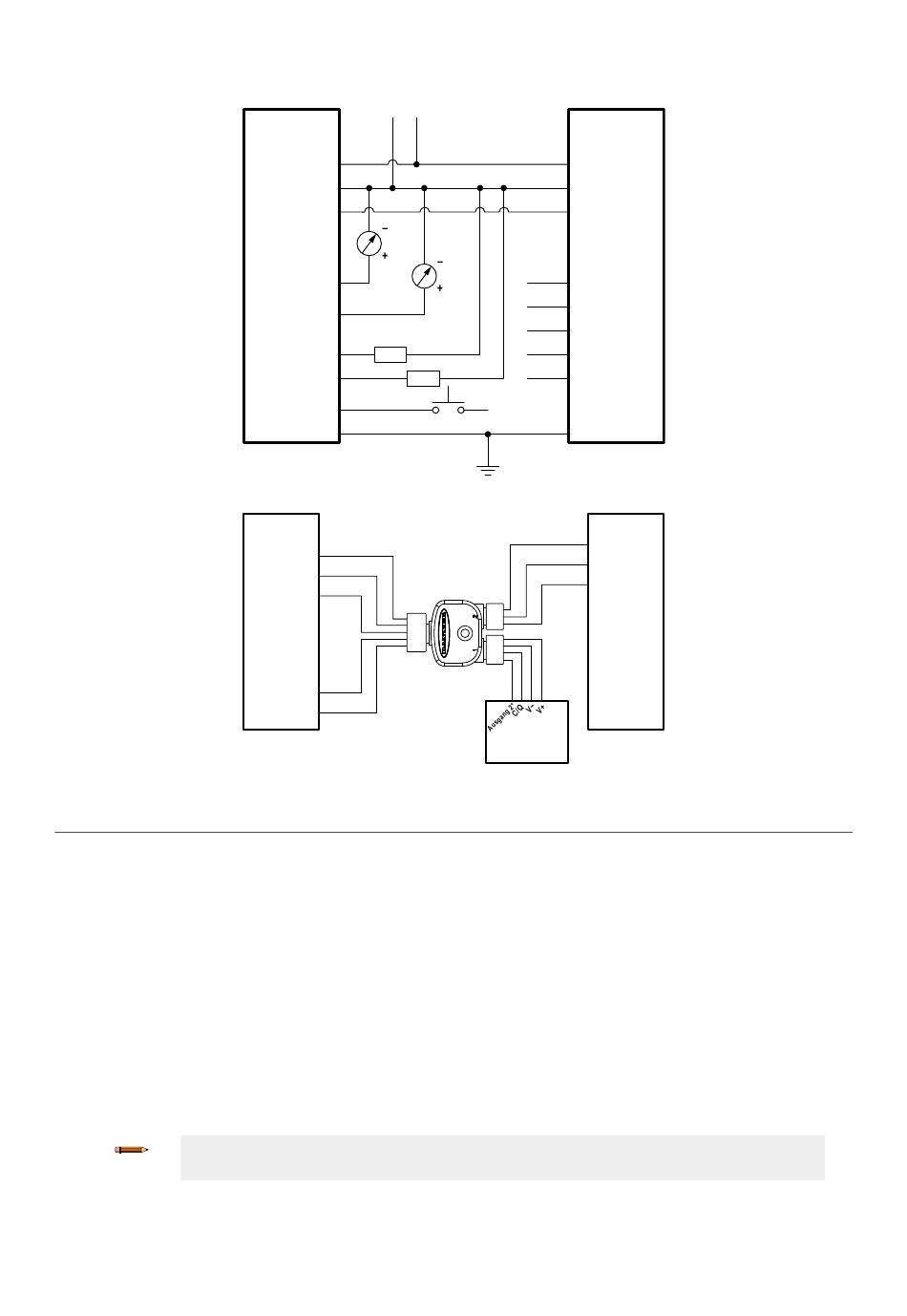

Abbildung 16. PNP-Ausgänge ohne IO-Link-Master
18−30 V DC
Leistung
– +
Empfänger
Stromversorgung V+ Braun
Stromversorgung V− Blau
Sync Rosa
V Ausgang 1 Weiß
V Ausgang 2 Gelb
Ausgang 1 Grün
Last
Ausgang 2 Rot
Last
Teach-Programmierung Grau
Geschirmt Blank
Abbildung 17. Verdrahtung mit einem IO-Link-Master
Empfänger
Braun
Stromversorgung V+
Blau
Stromversorgung V−
Rosa
Sync
2
7
6
3
8
Grün
C/Q
*
Rot* Ausgang 2 kann je nach
Ausgang 2*
Splittermodell entweder
Schaltausgang 2 oder
Spannungsausgang 1
sein
Ausrichtungs-/Ausblendungs-Taster (elektronische Ausrichtung)
www.bannerengineering.com
A-GAGE
Sender
Braun Stromversorgung V+
Blau Stromversorgung V−
Rosa Sync
Weiß
Gelb
Grün
Rot
Grau
0−2 V DC
Blank Geschirmt
Sender
Braun
Stromversorgung V+
IO-Link
Blau
-
Stromversorgung V−
Kabel-
Rosa
Sync
splitter
2
7
6
1
3
4
2
IO-Link
-
Master
Grauer Leiter des Empfängerkabels (externe
® ™
EZ-ARRAY mit IO-Link v1.1
auf Seite 22.)
(Fehlercodes auf Seite 26).
