Systemkomponenten; Modelle - Banner A-GAGE EZ-ARRAY Bedienungsanleitung

Der EZ-ARRAY-Lichtvorhang verfügt über eine große Auswahl an Mess- und Ausgangsoptionen einschließlich Messmo-
di („Scan-Analysen") und Scan-Methoden, durch die Position, Gesamtgröße, Gesamthöhe, Gesamtbreite oder die An-
zahl von Objekten bestimmt werden können. Das Scannen kann dauernd erfolgen oder durch einen Gate-Sensor ges-
teuert werden.

2.1 Systemkomponenten

Ein typischer A-GAGE EZ-ARRAY besteht aus vier Komponent-
en: einem Sender und einem Empfänger, jeweils mit integrierter
Schnelltrennkupplung (QD), sowie einer 8-poligen QD-Ans-
chlussleitung für den Sender und für den Empfänger.
Für Anwendungen, die die IO-Link-Schnittstelle verwenden, wird
ein zusätzlicher Kabelsplitter verwendet, um den 8-poligen
Stecker des Empfängers in einen kompatiblen M12-Stecker um-
zuwandeln.

2.2 Modelle

Empfänger mit IO-Link
Sender
EA5E150Q EA5R150XK2Q
EA5E300Q EA5R300XK2Q
EA5E450Q EA5R450XK2Q
EA5E600Q EA5R600XK2Q
EA5E750Q EA5R750XK2Q
EA5E900Q EA5R900XK2Q
EA5E1050Q EA5R1050XK2Q
EA5E1200Q EA5R1200XK2Q
EA5E1500Q EA5R1500XK2Q
EA5E1800Q EA5R1800XK2Q
EA5E2100Q EA5R2100XK2Q
EA5E2400Q EA5R2400XK2Q
2 Schaltausgang 1 ist ein Gegentaktausgang (IO-Link)
3 Modelle mit Lichtvorhanglängen ab 1050 mm werden mit einem Stützwinkel und zwei Endkappen-Montagewinkeln geliefert.
Schaltausgang des
Empfängers 2
v1.1
PNP
PNP
PNP
PNP
PNP
PNP
PNP
PNP
PNP
PNP
PNP
PNP
www.bannerengineering.com
®
A-GAGE EZ-ARRAY

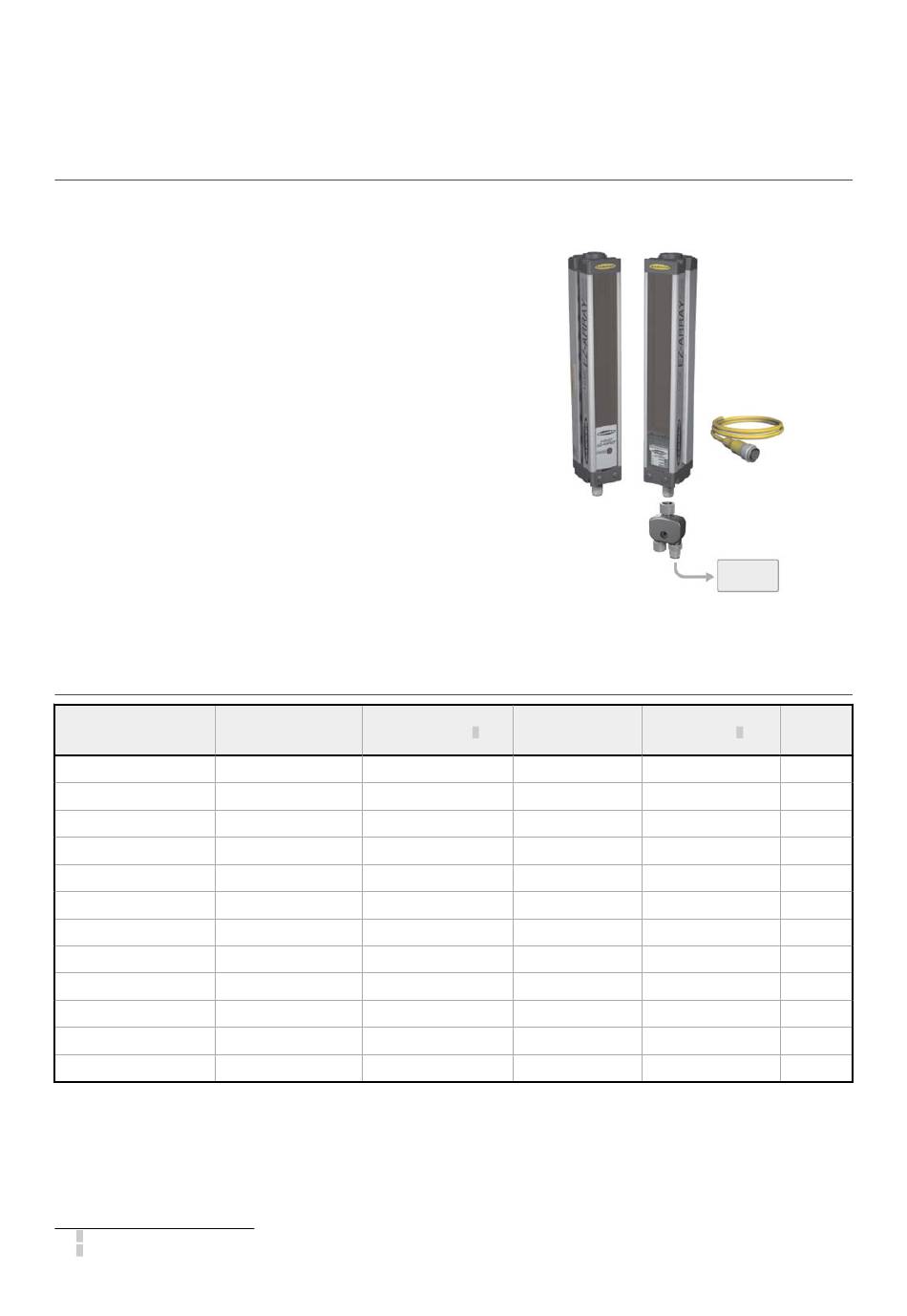

Abbildung 3. Komponenten
Sender Empfänger
IO-Link-
Kabelsplitter
Analogausgang des Länge des Lichtvo-
rhangs Y 3
Empfängers
Spannung (0–10 V) 150 mm
Spannung (0–10 V) 300 mm
Spannung (0–10 V) 450 mm
Spannung (0–10 V) 600 mm
Spannung (0–10 V) 750 mm
Spannung (0–10 V) 900 mm
Spannung (0–10 V) 1050 mm
Spannung (0–10 V) 1200 mm
Spannung (0–10 V) 1500 mm
Spannung (0–10 V) 1800 mm
Spannung (0–10 V) 2100 mm
Spannung (0–10 V) 2400 mm
™
mit IO-Link v1.1
8-polige Euro-
Sensoranschlussleitung
an IO-Link
Master
Gesamtan-
zahl Strah-
len
30
60
90
120
150
180
210
240
300
360
420
480
5
