A-GAGE EZ-ARRAY mit IO-Link v1.1
Im Modus „letzter unterbrochener Strahl" ist der letzte Strahl Nr. 55 von 60. Im Modus „erster unterbrochener Strahl" ist
der erste Strahl Nr. 20 von 60.
Im Modus „Summe freier Strahlen" sind 38 von 60 möglichen Strahlen frei. Im Modus „Summe unterbrochener Strah-
len" sind 22 von 60 möglichen Strahlen unterbrochen.
3.5 Ausgänge
Alle Modelle verfügen über zwei Analogausgänge und zwei Schaltausgänge (Schaltausgang 1 ist ein IO-Link-Ausgang).
12

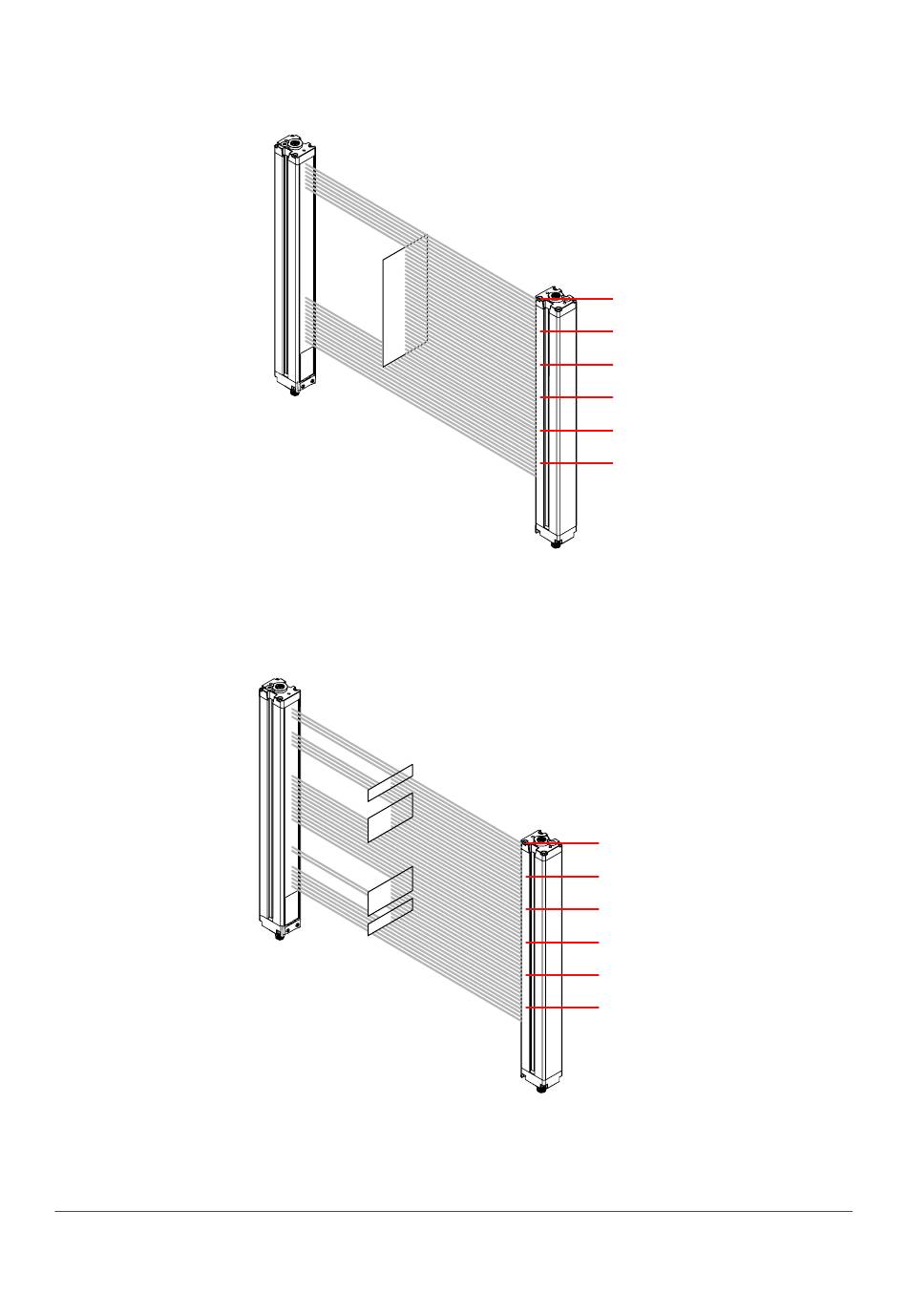

Abbildung 6. Messmodus – LBB-FBB
Empfänger
Letzter unterbrochener Strahl (LBB)
Erster unterbrochener Strahl (FBB)
Abbildung 7. Messmodus – TBM-TBB
Empfänger
Summe freier Strahlen (TBM)
Summe unterbrochener Strahlen (TBB)
www.bannerengineering.com
Sender
60
50
40
30
20
10
Sender
60
50
40
30
20
10
