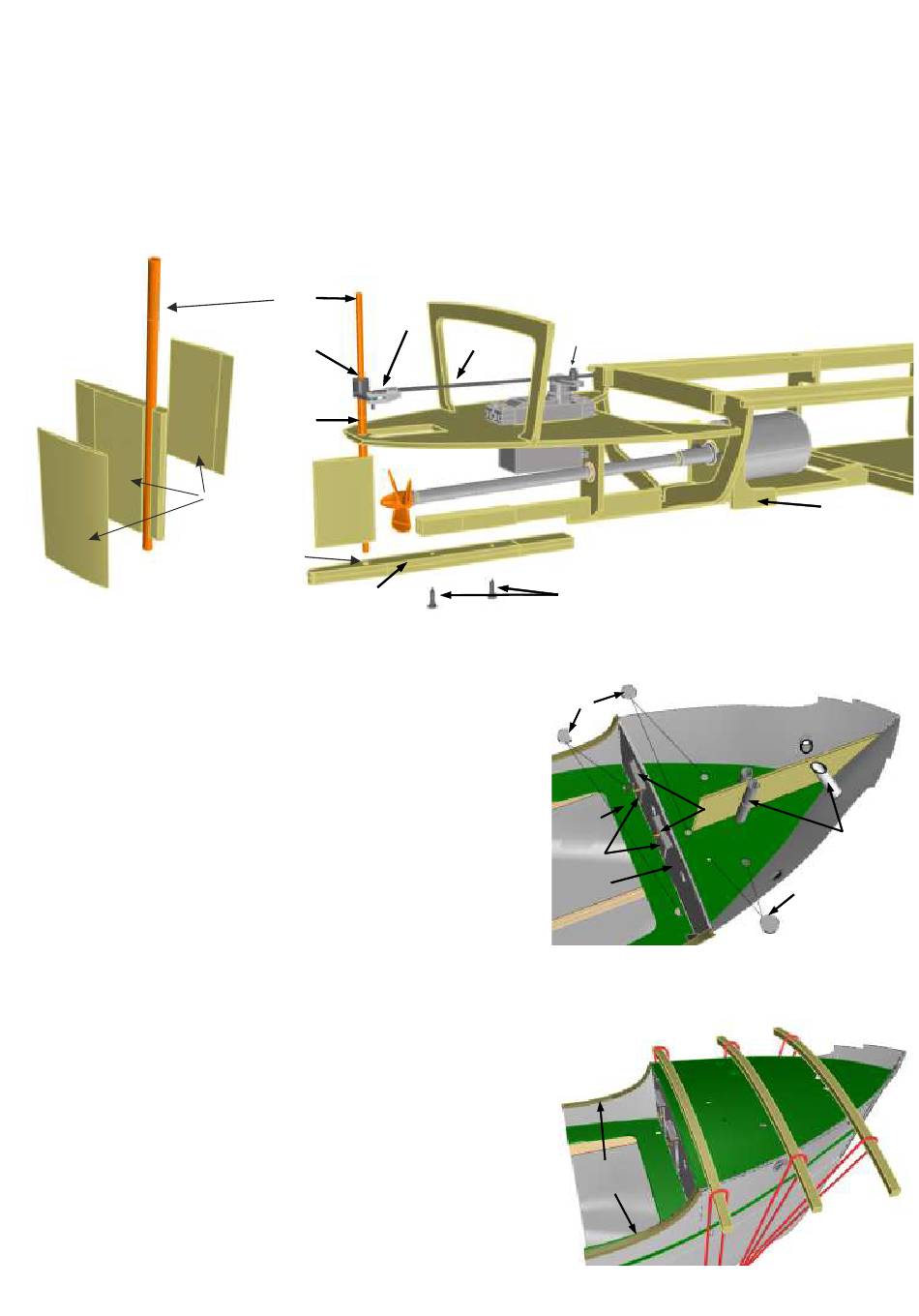

Die Ruderwelle im Bereich des Ruders stark aufrauen oder Flachstellen einschleifen, um ein späteres Verdrehen im Ruder zu verhindern. Das Ruder-
blatt aus den Teilen 22 und der Ruderwelle 23 zusammenkleben und in Form schleifen. Die Ruderwelle sollte unten aus dem Ruderblatt 3-4 mm
herausstehen. Oben steht die Ruderwelle aus dem Deck.
Die Bohrung für den Ruderkoker senkrecht durch das Servobrett 19 und den Rumpf mit 4,0 mm bohren. Die Ruderhacke 24 zusammenkleben und
vorn an den Rumpf anpassen. Mit den Schrauben 24.1 anschrauben.
Das Ruder von unten durch den Rumpf und die Servoplatte stecken. Die Ruderhacke mit den Schrauben 24.1 anschrauben. Die Position der
Ruderwelle auf der Ruderhacke anzeichnen und bis zur Hälfte bohren. Zum Bohren die Ruderhacke abschrauben. Den Ruderkoker von oben über die
Ruderwelle durch den Rumpf stecken. Evtl. muss die Bohrung im Rumpf nachgearbeitet werden. Passt alles, den Ruderkoker 20 mit dem Rumpf und
dem Servobrett 19 verkleben. Passen Sie die Öffnung für das Ruderservo an Ihr Servo an und verlängern Sie ggf. die Öffnung. Sie können jetzt das
Servo montieren und mit dem Ruder mittels Ruderhebel 25, Gestänge 26, Clip 27 und Gestängeanschluss 28 verbinden.
6
Die Scheiben 31.1 als Unterfütterungen unter die runden Bohrungen vor dem
Backschott 35 im vorderen Hauptdeck 31 kleben. Sie dürfen nicht auf Spant 12
aufliegen. Sie dienen später als Auflagen für Mast und Lüfter.
Das Hauptdeck 31 in den Rumpf einlegen.
Auf einer Rumpfseite beginnend in die Einbuchtung der Scheuerleiste innen Klebstoff
geben. Das Deck in diese Kehle eindrücken. Das Modell auf diese Seite legen und
beschweren. Die Bordwand bleibt so ohne Beulen und Verzug. Nach dem Aushärten
auf der anderen Seite ebenso verfahren. Erst danach im Bugbereich das Deck
einkleben.
Jetzt können die Spanten mit der Bordwand punktuell verklebt werden. Kleben Sie die
Spanten nicht auf voller Länge in den Rumpf, das ergibt später Beulen im Rumpf.
Vorderes Hauptdeck
Komplettieren Sie die Türen 37 mit den Klinken (1-mm-MS-Draht aus Restmaterial
gebogen).
Die Türen 37 und den Wetterschutz 36 auf das vordere Schott 35 kleben. Der linke
Wetterschutz hat auf der linken Seite eine kreisförmige Einbuchtung für das
Lüfterrohr.
Das Schott 35 in die Schlitze des Decks stecken und verkleben.
Den Längsspant 32 an der Vorderkante spitz zuschleifen und auf das Deck und in den
Vordersteven kleben. Das Backdeck 33 auf das Schott und den Längsspant zwischen
die Bordwände kleben.
Fixieren Sie es bis zum Aushärten mit Klebestreifen in der Bordwand, damit die
Wölbung entsteht und bleibt. Sie können auch zur Unterstützung Leisten über das
Deck legen und mit Gummiringen um den Rumpf die Leisten nach unten ziehen.
Passen Sie die Ankerfallrohre 34 ein und verkleben Sie diese mit dem Rumpf und dem
Deck. Nach dem Aushärten den Überstand abschleifen.
