34

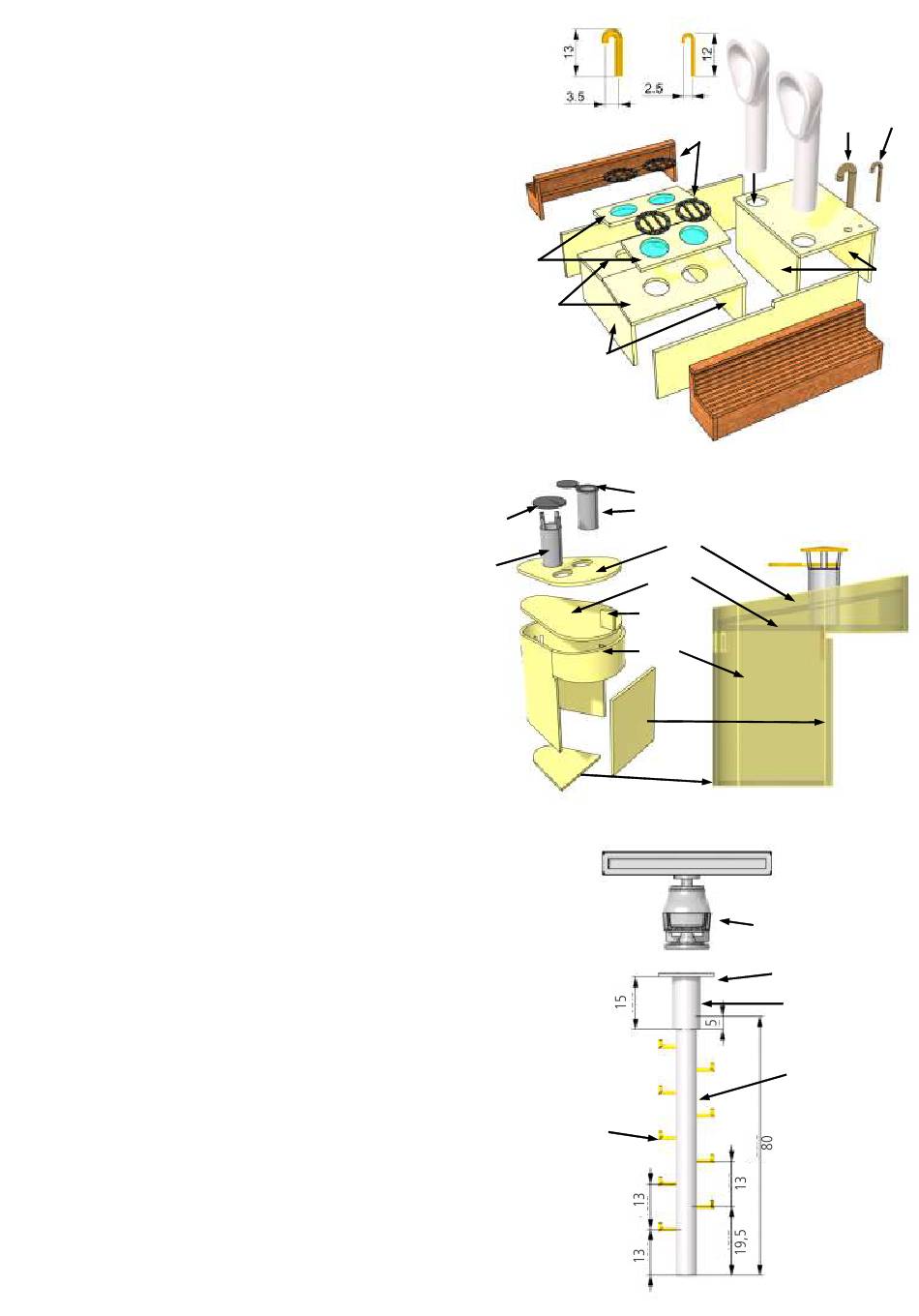

Das Teil 180 auf die Teile 179 kleben. Das Seitenteil 182 unter 180 an die
Teile 179 kleben.
An Teil 179 ein Vorderteil 181 kleben, das andere am Ende zwischen die
Seitenteile 182 kleben.
Auf die Teile 181 die Oberteile 183 kleben.
Auf die Teile 184 die Bullaugen 186 kleben.
Lackieren Sie das Oberlicht an den Seiten weiß, die Oberseite inkl. der
Bullaugen grün.
Setzen Sie die Scheiben 185 in die Teile 184 unter die Bullaugen ein. Die
Klappen 184 auf das Oberlicht kleben.
Die beiden Lüfter 187 und 188 biegen.
Unter das Teil 180 unter die Löcher für die Lüfter einen ABS-Rest kleben. Sie
dienen als Klebefläche für die Lüfter 189 (siehe Bild 44).
Die Lüfter 189 werden erst nach dem Aufkleben des Schornsteins
eingeklebt.
35
Die Schornsteinwand 190 wird aus 0,5-mm ABS-gefertigt.
Die Wand 190 mittels der Biegeschablone aus Sperrholzplatte 2
biegen.
Schieben Sie dazu das Teil durch den Schlitz der Biegeschablone.
Kleben Sie das Teil in der Biegeschablone zusammen.
Kleben Sie die Kunststoffteile gemäß nebenstehendem Bild in den
Schornstein.
Schneiden Sie die beiden Abgasrohre 196 und 197 auf Länge. Auf
197 kleben sie die Klappe 199.
Teil 196 wird oben kreuzweise eingeschliffen, so dass 4 Stege
stehen bleiben. Diese kleben Sie in den leicht eingerollten Deckel
198.
Der Schornstein ist elfenbeinfarben lackiert.
Den Schornstein vorn bündig auf das Oberlicht Teil 180 mit einem
elastischen Kleber kleben. Durch leichtes „Hochbiegen" des
Schornsteins kann das Dach abgenommen werden.
Bauen Sie zwei Bänke 121 mit der Bezeichnung
„Schornstein" zusammen und lackieren Sie diese.
36
9 Sprossen 321.1 biegen, sichtbar sollte ca. 5x1 mm sein.
Entsprechend Bild 36 mit 1,0 mm vorbohren und in das Tragrohr
321 kleben. Das Verstärkungsrohr 322 auf das Tragrohr 321 ca.
5 mm aufschieben und verkleben.
Die Plattform 323 ankleben. Das Radar 234 auf die Plattform
kleben.
Das Radar später rechts hinter das Steuerhaus in das Deck
einkleben. Alternativ passt das funktionsfähige Radar-Design nach
Furuno 4.52582, Balken 54 mm.
Die gesamte Radaranlage ist weiß lackiert.
121
184
183
181
198
196
193
192
321.1
189
189
186
180
182
121
199
197
195
191
194
190
324
323
322
321
188
187
179
