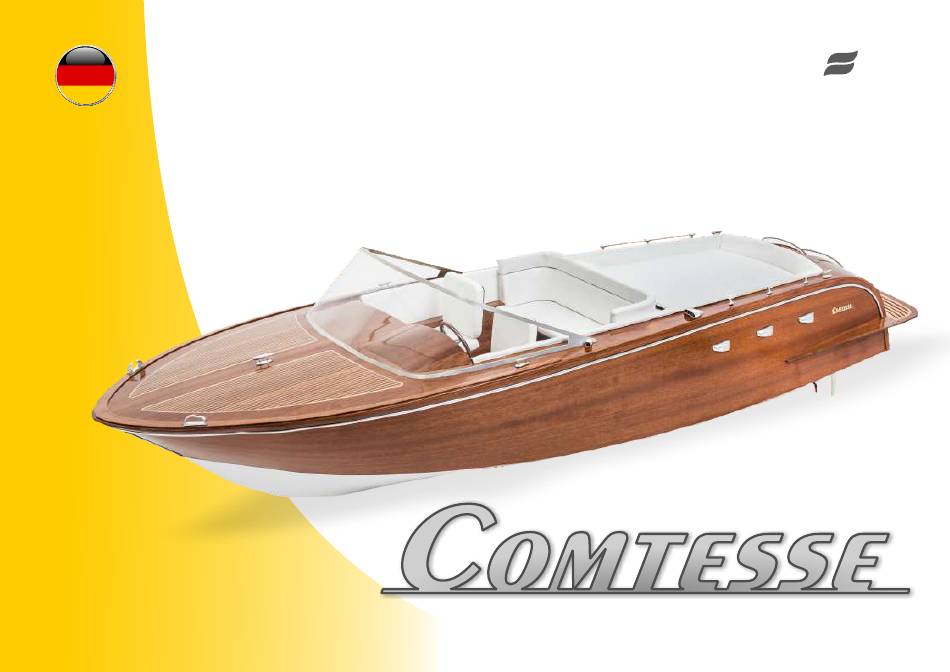

Luxusyacht Comtesse Die Bauteile sind alle passgenau lasergeschnitten und erlauben einen schnellen Baufortschritt. Tipps & Hinweise Für den Bau des Boots verwenden wir vorwiegend Sperrholz aus Birke und Mahagoni. Die Holzteile des Bausatzes sind lasergeschnitten und mit Bauteilnummern versehen. Die beiliegenden Zuschnitte können Sie mit Hilfe der Stückliste auf der letzten Seite eindeutig... - Seite 3 Auf die Helling 0 die Spanten 1 - 13 aufstecken. Den Kiel aus den Teilen 14 + 15 in die Nuten der Spanten stecken und verkleben. Achtung: Noch keine Strakanpassung an den Spanten vornehmen.
- Seite 4 17.1 17.1 Den Knickspant 16 von der Seite in die Nuten der Spanten und vorne in den Kiel 15 bis zum Anschlag einstecken und verkleben. Die vordere Deckauflage 18 von vorne in die Nut von Kiel 15 Die Deckauflage 17 in die unteren Nuten der Spanten einstecken und in den Spant 13 stecken und verkleben, so dass die Linie und mit den Haken am Spant 4 ausrichten, ganz nach oben bis zum wie auf dem Bild sichtbar ist.
- Seite 5 Die Verstärkung 19.1 auf Teil 19 kleben und das Servo einpassen, dazu die Schmalseiten schräg schleifen und das Servo wieder entfernen. Das Servobrett 19 von hinten in die Nuten der Deckauflage 17 und in den Zapfen von Kiel 14 Stecken und verkleben.
- Seite 6 17.1 Die Aufdoppelungen 23 - 37 links und rechts an den Kiel 14 + 15 kleben. Nun wird das ganze Spantengerüst überschliffen damit die Seiten- und Bodenteile gut anliegen. Die vorderen Spanten werden nur leicht angeschliffen, so dass diese einen sauberen Übergang zu den Teilen 16, 17 und 17.1 erhalten.
- Seite 7 An den Seitenteilen 38 vorne das helle Holz leicht schräg schleifen, siehe Pfeil. Dann zuerst ein Seitenteil 38 in die Nuten der Spanten einstecken und vorne genau auf die Kielmitte ausrichten. Dann das Seitenteil 38 jeweils mit einem Tropfen Sekundenkleber auf Höhe der Spanten an die Teil 16 heften.
- Seite 8 Die langen Kanten der Bodenteile 39 schräg schleifen, vorne mit der Spitze genau auf die Teile 38 und auf die Kielmitte ausrichten und verkleben.
- Seite 9 Den Bootsständer aus den Teilen 40 - 42 zusammenkleben. Die Stützfüße der Spanten und vom Kiel vorne abtrennen. Den Rumpf auf der Innenseite mit angedicktem Harz mit dem Spantengerüst verkleben. Keinen Weißleim verwenden, da sich sonst die Spanten an den Außenseiten abdrücken.
- Seite 10 Die Winkel 43 in den Spant 9 kleben. Jeweils, links und rechts, je 2 Deckleisten übereinander geklebt 44 und die Auflagen 45-47 einkleben.
- Seite 11 Die Wangen 78 + 79 ganz in die Nuten der Spanten 6 + 7 stecken, die Wangen und Spanten müssen unten bündig sein. Die Verstärkungsrahmen 82 + 83 einlegen, die Motorspanten 80 + 81 einstecken und alles ausrichten. Nachdem alle Teile passen, werden sie alle verklebt.
- Seite 12 Die Verstärkungen 84.2 84.2 mit dem Boden und den Stevenrohren mit 2- Komponentenkleber verkleben. 84.1 Die Attrappen gegen die Motoren austauschen und 84.2 festschrauben. Nun die Schraubenwellen mit der zum Motor passenden Kupplung 85* (nicht im Lieferumfang enthalten) an Den Sitz der Stevenrohre 84 mit den die Motorwellen Kielteilen 84.1 überprüfen.
- Seite 13 Die Auflagen 48 - 50 links und rechts an die Spanten 20 kleben. Die Innenseite des Rumpfes jetzt wasserfest lackieren. Den Unterbau 51 für die Treppe auf die Teile 48 bis 50 kleben und die Blenden 52 ankleben.
- Seite 14 Jeweils 3 Teile S2 und 3 Teile S3 zusammenkleben. Die Teile 53 bis 56 einkleben. Das Deck aus Mahagoni besteht aus drei Lagen und wird mit Weißleim aufgeklebt. Bevor Sie das Deck aufkleben, behandeln Sie die mit Stoff beklebte Unterseite des Decks mit Porenfüller um es wasserabweisend zu machen.
- Seite 15 Als nächstes die Deckteile 57 bis 59 aufkleben und mit den Schablonen S2 und S3 mit Zwingen oder Klammern sichern.
- Seite 16 Das Deck besteht aus 3 Lagen Mahagoni, das mit Gewebe auf der Unterseite beschichtet ist. Bei der zweiten Lage mit den hinteren Teile 60 beginnen und genau auf der ersten Lage ausrichten siehe Pfeil. Mit den Schablonen S2 + S3 und Schraubzwingen an die Rundung anpressen wie beim ersten Deck.
- Seite 17 In das Deck 66 die Einfassung 71 und das Bootsdeck 72 einsetzen, das ganze auf den Kopf drehen und von der Unterseite mit 2-Komponentenkleber verkleben. Achtung: Keinen Weißleim verwenden. Die Unterseite von Bootsdeck 72 mit Porenfüller streichen, damit sich dieses beim späteren aufleimen nicht verzieht. Die Deckteile 65 - 69 passgenau auf die unteren Deckteile aufkleben.
- Seite 18 Den Kielschutz 88 mit Klebeband fixieren. Die Blenden 89 - 93 aufkleben. Die Blende 94 danach einpassen und aufkleben. Die Deckkante rundschleifen als Übergang zu den Blenden 89 - 94. Dabei erscheinen die Stofflagen unter den Mahagonidecks als feine Designstreifen. Teil 88 wird erst zum Abschluss mit den Beschlagteilen aufgeklebt.
- Seite 19 Die Abdeckung der Armaturen in den Deckausschnitt einpassen und Den Spant 73 aufkleben. aufkleben. Teil 75 von unten auf Teil 74 als Verstärkung aufkleben. Die Teile 76 + 77 aufkleben.
- Seite 20 Auf die Plichtseitenteile 95 die Teile 99 + 101 aufkleben und in den Rumpf stellen. Auf den Plichtboden 96 die Leisten 97 + 98 aufkleben und den Boden 96 zwischen die Seitenteile 95 drücken. Die Teile 95 + 96 ganz nach vorne an den Spant schieben. Die Trennwand 100 einsetzen und alles verkleben.
- Seite 21 67.1 Den Boden 102 und die Rückwand 103 einpassen und verkleben. Die Aufdoppelungen 67.1 aufkleben. Die folgenden Teile beidseitig wasserabweisend mit Porenfüller streichen. Die Plicht mit den Teilen 105 - 108 ausbauen. Die ganze Plicht wasserfest lackieren, die Mahagoniteile 105 -108 mit Bootslack. Erst danach die Wand 104 einkleben und lackieren.
- Seite 22 Danach das Teil 109 links und rechts auf das Deck und an die Rückwand 103 drücken und ankleben. Die Leiste 109 an die Rückwand 103 nur in der Mitte ankleben. Achtung: Nicht mit dem Deck verkleben. Zum Schutz gegen Verkleben mit dem Deck kann z.B. etwas Malerkrepp auf das Deck geklebt werden, das später wieder abgezogen werden kann.
- Seite 23 Die Kunstlederteile 111 + 112 einkleben. 113.1 113.1 Die Leisten 113.1 unter Teil 113 kleben und zwischen die Teile 111 einpassen. Achtung: Nicht festleben. Die Ränder der Teile 111 + 112 über die Leisten 109 + 110 ziehen und an der Außenkante festkleben.
- Seite 24 Die Rückenlehne besteht aus den Teilen 114 - 122, die zusammengeklebt werden. Dazu links und rechts ein Stück Kunstleder S5 als Abstand einsetzen, nicht festkleben. Dann die Teile 114 - 122 zusammenkleben und die Eckteile auf S5 drücken. Achtung: Nicht mit der Bank 113 verkleben. 114-122 Das obere Teil der Rückenlehne wir aus Teilen 123 und 124 zusammengeklebt.
- Seite 25 Die Leiste 113.1 vorne und hinten auf 113 Den Sitz aus den Teilen 128 - 130 aufkleben. und die Rückenlehne aus den Teilen 131 + 132 zusammenkleben. Die Die Bank 113 + 113.1 mit Rückenlehne wird leicht abgerundet. dem Kunstleder 125 Siehe Bild draufsicht hinten in der 113.1 bekleben.
- Seite 26 Die fertigen Sitze und Rückbank auf dem Deck festkleben oder mit doppelseitigem Klebeband sichern, falls diese später einmal wieder entfernt werden sollen. Das Kunstleder 139 auf 137 und 140 auf 138 kleben. Den Überstand seitlich auf die Schnittkanten der Teile 137 + 138 kleben und auf der Unterseite bündig abschneiden und in den hinteren Teil der Plicht einkleben.
- Seite 27 Scheiben 142 einlegen und die gedruckten Armaturen aus der Anleitung ausschneiden einlegen und die zweite Lage der Scheiben 142 von hinten in das Armaturenbrett 141 einkleben. Die Rosetten 147 und den Handgriff 148 einkleben. Den Schriftzug Comtesse 146 aufkleben. Die Holzteile des Lenkrads halbrund schleifen und an Teile 173 anpassen und lackieren.
- Seite 28 Die Badeplattform aus den Teilen 149, 150 + 151 zusammenkleben. Diese an den Rumpf anpassen und aufkleben. 120 mm Zur Auflage der seitlichen Scheuerleisten wird ein Drahtbügel in der Höhe der Unterseite der Badeplattform mit ca. 120 mm Abstand Die Scheuerleisten aus den Teilen 152 + 153 zusammenkleben und eingeklebt.
- Seite 29 Nun wird der Rumpf mit Bootslack lackiert. Die Stufen aus den Teilen 154 - 159 zusammenkleben, lackieren und in die Aussparung im Rumpf einkleben. Bei einer geplanten Mehrschicht-Lackierung können Sie Stufen auch zuerst eingeklebt und zusammen mit dem Rumpf lackiert werden.
- Seite 30 Der Aluminiumahmen 70 kann vor der Montage poliert werden um eine noch bessere Optik zu erreichen. Auf den Rahmen 70 von der Innenseite her das doppelseitig Klebeband 161 aufkleben. Dabei nur eine Seite der Schutzfolie abziehen. Den Rahmen in die Nut des Decks einsetzen und die Laschen auf der Innenseite abbiegen.
- Seite 31 Die Scheibe 162 anpassen, auf das Deck und in den Rahmen schieben. Die zweite Schutzfolie von der Klebefolie von einer Seite her abziehen und Scheibe andrücken. Die endgültige Klebekraft entsteht erst nach ca. 2 -3 Tagen. Die nach oben überstehende Scheibe kann mit einem scharfen Messer abgeschnitten werden.
- Seite 32 Die Ruderstangen 181+ 182 biegen, diese sind 1:1 dargestellt. Die Ruderstangen durch die Ruderhebel stecken. Die Ruderhebel ausrichten und auf die Achsen der Ruder schrauben. Den Gestängeanschluss 180 auf den Ruderhebel des Servos schrauben und die Ruderstange 182 durch das Loch stecken und verschrauben.
- Seite 33 Zum Abschluss werden die Beschlagteile montiert und aufgeklebt. Die Positionslampen 176 sind für 3 mm LED passend geeignet, diese sind nicht im Bausatz enthalten. 1000 1100 1200 170+171 170+171...
