48

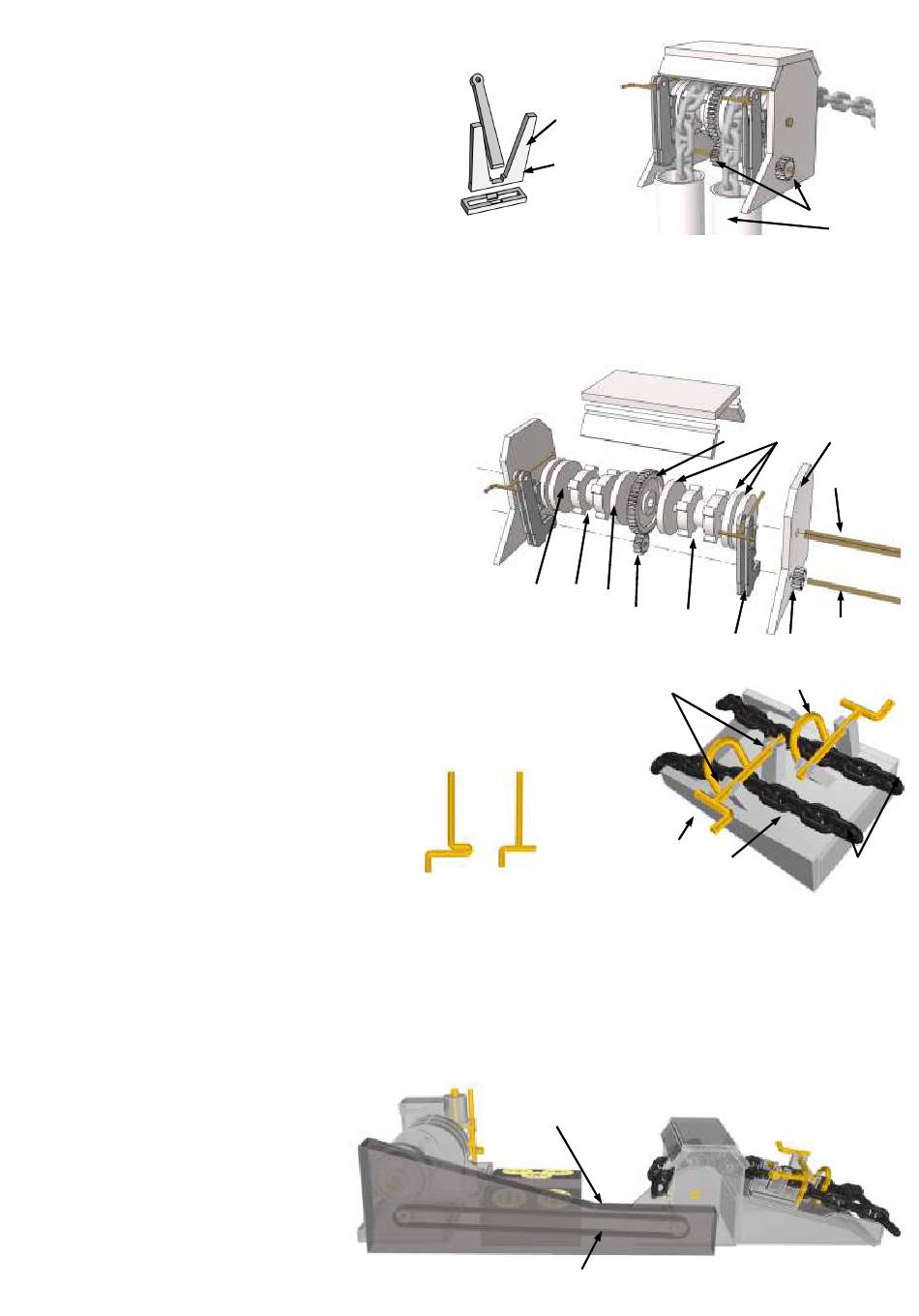

Die Grundplatte 309 im Bereich das Ankerstockes 311 etwas
anschrägen. Den Arm 310 in die Grundplatte stecken und
verkleben.
Den Ankerstock 311 je nach Winkel in die Grundplatte
einkleben.
Der Reserveanker wird am Schott 35 links neben der rechten
Treppe befestigt.
Durch die Bohrungen im Schott kann er mit 0,8-mm-
Drahtbügeln befestigt werden.
49
Ankerwinde
Kleben Sie die beiden Kettennüsse 299 zusammen.
Alle Teile auf die Welle 302 aufstecken.
Die Seiten 297 auf die Welle aufstecken.
Die Abdeckungsteile an den Seiten anschrägen und auf die
Seitenteile aufkleben.
Ein Zahnrad 301 auf die Welle 303 stecken.
Die Welle in die Seitenteile einstecken.
Das andere Zahnrad 301 außen aufstecken.
Die Ankerwinde ist lichtgrau lackiert.
50
Kettenstopper
Den Unterbau 305 zusammenkleben. Die Bügel 309 biegen
und in die Löcher einkleben. Am besten ist es, die Ankerkette
312 durch die Bügel 308 aufzulegen und die Zangen 306
entsprechend der Kette aufzukleben.
Die Kurbel 307 können Sie auch biegen, siehe
nebenstehende Zeichnung.
Anstelle der beigelegten Kette passt auch eine
Stegankerkette 5,3x3,1 mm. Der Kettenstopper ist oben
lichtgrau, an den Seiten grün lackiert.
51
Kettenschutz
Eine „Kette" könnte aus einem sehr dünnen, 110x2-mm-Kunststoffstreifen (z. B. Joghurtbecher o.ä.) geschnitten und
zusammengeklebt werden. Den Kettenschutz 313 biegen.
Biegen Sie zu den Nuten hin. Er überdeckt die Zahnräder der Lade- und Ankerwinde.
Die „Kette" auf die beiden Zahnräder schieben. Den Kettenschutz grau lackieren und mit den Zapfen in die Löcher im Deck
einkleben auf das Deck kleben. Der Kettenschutz liegt nicht auf dem Deck auf.
311
310
309
297
298
299
gebogen
gelötet
307
313
Kette
304
298
300
298
301
299
297.1
306
307
305
312
301
34
297
302
303
301
308
312
