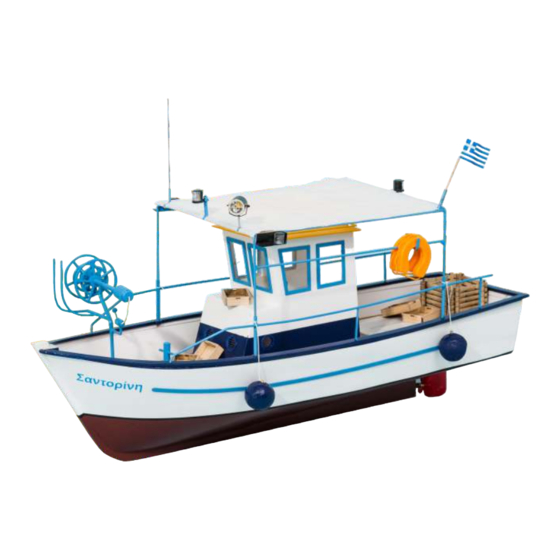

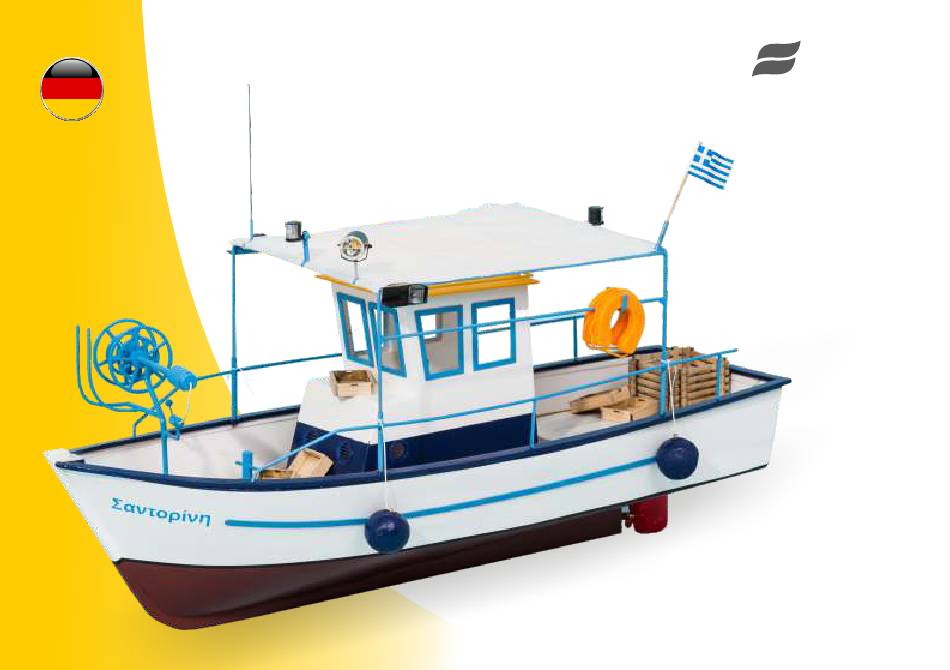

- Seite 1 Fischkutter Santorin Bestell-Nr. 3074/00...
-
Seite 2: Tipps & Hinweise
Fischkutter Santorin Die Holzteile des Bausatzes sind lasergeschnitten und mit Bauteilnummern versehen. Die Tipps & Hinweise beiliegenden Zuschnitte können Sie mit Hilfe der Stückliste auf den letzten Seiten eindeutig zuordnen. Um die Laserteile aus den Materialträgern zu lösen, durchtrennen Sie die Stege, von denen die Laserteile im Materialträger gehalten werden, mit einem scharfen Cuttermesser. - Seite 3 Teil 10 auf Teil 14 kleben. Teile 11, 12 und 13 passgenau auf Teile 15 kleben. Dabei sollte die Markierung auf Teil 15 auf der jeweiligen Außenseite liegen. Das Wellenrohr 16 zwischen die Teile 11 und 12 kleben. Das Wellenrohr muss am Heck 10 mm überstehen. Den Ruderkoker 26 so einkleben, dass er 4 mm nach unten übersteht.
- Seite 4 Jetzt Teil 14 auf Teil 10 kleben und Teil 15 auf die Teile 11,12 und 13, um den Kiel zu vervollständigen. Den Kondensator zwischen die zwei Anschlüsse und je ein Kabel pro Anschluss anlöten. 35.1 34.1 34.2 Den Motor 34 mit den Schrauben 35 und Scheiben 34.2 35.1 an Spant 5 festschrauben.
- Seite 5 Den Decksrahmen 1 auf einer ebenen Bauunterlage fixieren und die Spanten 2 bis 8 aufstecken. Den Kiel auf die Spanten und vorne in den Decksrahmen 1 stecken. Den Kiel ganz in die Aussparung des Decksrahmens schieben, damit die Spanten korrekt ausgerichtet werden.
- Seite 6 Die Aufdoppelungen 15.1 und 15.2 auf beiden Seiten auf Kiel 15 kleben. Die Linien am Kiel müssen sichtbar bleiben. Hinweis: Die Teilenummern auf den Teilen 15.1 und 15.2 müssen auf dem Kopf stehen. Die Kimmleiste 18 vorne in den Kiel 15 stecken. Teil 18 in den Kiel 15 und in die Spanten kleben und mit Klammern sichern.
- Seite 7 Den Boden 19 auf die Spanten auflegen, hinten am Kiel und am Ruderkoker ausrichten und an Spant 8 mit einer Klammer sichern. Den Boden an Spant 4 mit einer Nadel sichern, damit er nicht abrutscht. Den Boden mit Klammern nach unten auf die Spanten drücken und mit Malerkrepp an der Knickleiste 18 und am Rahmen 1 sichern.
- Seite 8 Die Welle mit der Schiffsschraube 28 durch das Wellenrohr stecken. Motorwelle und Welle mit dem Schlauch 30 zusammenstecken. Die Wellen müssen jetzt in einer Flucht sein. Die Welle 28 mit der Schiffsschraube und den Schlauch 30 wieder entfernen.
- Seite 9 Den Bug 10 in den Kiel einkleben und mit einer Klammer sichern. Die Seitenteile 20 vorne in den Bug 10 einstecken und hinten mit einer Klammer sichern. Wenn alles passt, Teil 20 aufkleben und mit Malerkrepp sichern. Siehe nächste Baustufe.
- Seite 10 Wenn die Verklebung getrocknet ist, den Spiegel 21 von hinten aufkleben. Den Süllrand aus den Teilen 39 und 40 einkleben.
- Seite 11 Teile 20.1 von innen mit UHU Alleskleber an die Rumpfseiten kleben. Mit Klammern oder Klebeband sichern, damit sie an den Teilen 20 ganz anliegen. Tipp: Deck 25 kann vorübergehend zur sicheren Positionierung der Teile 20.1 eingesetzt werden. Danach Teil 21.1 einkleben. 21.1 21.1 20.1...
- Seite 12 Die Auflagen 36, 37 und 38 lackieren und in den Rumpf einkleben. Lackieren Die Leisten 41 an den oberen äußeren Rand und die Leisten 42 an den inneren Rand. Sie ergeben den Unterbau für den Handlauf. Den ganzen Rumpf innen und außen mit Porenfüller grundieren.
- Seite 13 Lackieren Den Handlauf 43 lackieren und aufkleben.
- Seite 14 Das Deck 25 vor dem Einkleben anpassen und sicherstellen, dass es vollkommen auf Decksrahmen 1 aufliegt. Das Deck 2 Mal grundieren, dann mit Klarlack lackieren und einkleben. Abdeckung 44 lackieren und aufkleben. Scheuerleiste 27 lackieren und an den Rumpf kleben. Hinweis: Das abgerundete Ende der Scheuerleiste weist nach vorn.
- Seite 15 46.1 Den Aufbau mit dem Steuerhaus aus den Teilen 45 - 47 zusammenkleben. Die Teile 48 - 50 aufkleben.
- Seite 16 Die Rahmen 51 + 52 und den Boden 53 unter den Boden 45 kleben. Den Aufbau lackieren, die Fensterrahmen 54 - 56 lackieren und aufkleben. Die Scheiben 54.1 - 56.1 einkleben.
- Seite 17 Auf das Dach 57 den Handlauf aus den Teilen 58 + 59 aufkleben und lackieren. Das Dach erst auf das Steuerhaus kleben, nachdem die Ausrüstung 61 bis 65 angebracht sind.
- Seite 18 46.1 Auf das Steuerrad 61 Teil 62 aufkleben. Die Achse 60 hinten in das Steuerrad und die Achse 60 in Teil 46.1 einkleben. Das Instsrumentengehäuse 63 biegen, die Die Lüfterbleche 66 aufkleben. Armaturen (auf der letzten Seite) ausschneiden, wasserfest lackieren und einkleben. Den Monitor 64 biegen und mit dem Fuß...
- Seite 19 Bei Teil 67 auf beiden Seiten die Positionslampen biegen wie dargestellt. Das Sonnendach aus den Teilen 67 - 70 zusammenlöten. Achtung In die Rille von Teil 67 zur Positionslampe darf kein Lötzinn gelangen.
- Seite 20 Die Querträger 71 - 74 auflöten. Das Rohr 79 für den Flaggenmast schräg nach hinten auf Teil 68 löten. Die Rohre 75, 76, 78 und den Lampenträger 77 auflöten. Die Positionslampen nach unten biegen.
- Seite 21 110 mm Die Rohre 82 in die Bohrungen des Handlaufs 43 stecken, diese stehen auf der Unterseite ca. 2 mm über. Unter dem Handlauf 43 werden die Rohre 82 leicht gequetscht, damit die Drähte 83 einen Anschlag haben. Den Halter 81 für die Rettungsringe biegen und auf die Querstrebe 80 auflöten. Die Querstrebe 80 auf die Drähte 83 aufstecken.
- Seite 22 Das Dach auf die Drähte 83 auflöten. Die Rohre 82 mit dem Handlauf 43 verkleben. Den Draht 85 für die Reling biegen. Die Relingstützen 84 auf den Draht schieben und in den Handlauf 43 einkleben. Den Draht 85 mit den Rohre 82 verlöten.
- Seite 23 Die Positionslampen aus den Teilen 86 + 87 in die Halterung am Dach einkleben. Die Lampen aus den Teilen 86, 88 + 89 zusammenkleben und vorne und hinten auf den Rahmen des Sonnendachs aufkleben.
- Seite 24 Den Fuß 90 für den Scheinwerfer biegen und die Achse 91 einlöten. Die Achse 91 abschneiden, so dass links + rechts je ca. 1,5 mm auf der Innenseite stehen bleiben. In das Gehäuse links + rechts ein Loch mit 1 mm bohren. Den Scheinwerfer aus den Teilen 92 - 97 zusammenkleben.
- Seite 25 Das Rohr 106 auf Teil 101 ganz nach oben schieben und verkleben. Das Rohr 107 wird später in das Deck geklebt als Steckvorrichtung Die Biege- und Lötschablone aus den für die Winde. 3 Teilen 100 zusammenkleben. Die Drähte 105 in der Biegevorrichtung biegen.
- Seite 26 In das Motorgehäuse 114 ein Loch In Teil 117 ein Loch in der Mitte mit Ø 3 mm und 6 mm Tiefe bohren. mit 2 mm bohren. Den Schalter Die Achse 113 einkleben. Um das aus den Teilen 116 -117 Motorgehäuse 114 das Blech 115 zusammenkleben.
- Seite 27 Den Anker aus den Teilen 126 + 127 zusammenkleben. Durch Teil 130 ein Loch mit 2 mm bohren zum Durchstecken von Teil 131 und den Poller auf das Deck mit der Rosette 132 aufkleben. Das Rohr 107 mit der Rosette 129 in das Deck einkleben, hier wird dann die Netzwinde eingesteckt. Die Abdeckung 128 vorne auf den Handlauf 43 aufkleben.
- Seite 28 Die Träger 136 für die Leiter einkleben, die Drähte 137 und die Stufen 138 zusammen durch die Halter 136 stecken und verkleben. Ruder 29 von unten in Ruderkoker 26 stecken. Auf die Ruderwelle Beilagscheibe 33 stecken und auf das Ruder die Stoppmutter 31 soweit aufschrauben, dass sich das Ruder noch leicht bewegen lässt.
- Seite 29 Das Typenschild 139 aufkleben und die Netzwinde in das Rohr 107 stecken. Wir wünschen Ihnen viel Freude mit Ihrem Fischkutter.
- Seite 30 Beschreibung Stück Material Laserplatte Form Maße Beschreibung Stück Material Laserplatte Form Maße Bemerkung Deckrahmen (Helling) Pappel-Sperrholz Laserteil 3 mm Front Steuerhaus Pappel-Sperrholz Laserteil 3 mm Spant Pappel-Sperrholz Laserteil 3 mm Rahmen Pappel-Sperrholz Laserteil 3 mm Spant Pappel-Sperrholz Laserteil 3 mm Rahmen Pappel-Sperrholz Laserteil...
- Seite 31 Beschreibung Stück Material Laserplatte Form Maße Bemerkung Beschreibung Stück Material Laserplatte Form Maße 104 Winde Lager Messingrohr Zuschnitt 4/3x17 mm 138 Sprossen für Leiter Birken-Sperrholz Laserteil 1,5 mm 105 Winde Netzführung Messingdraht Zuschnitt 1,5x78 mm zuschneiden aus Pos. Z2 139 Anlenkung Ruder Stahldraht Fertigteil 1 mm...
