24-25

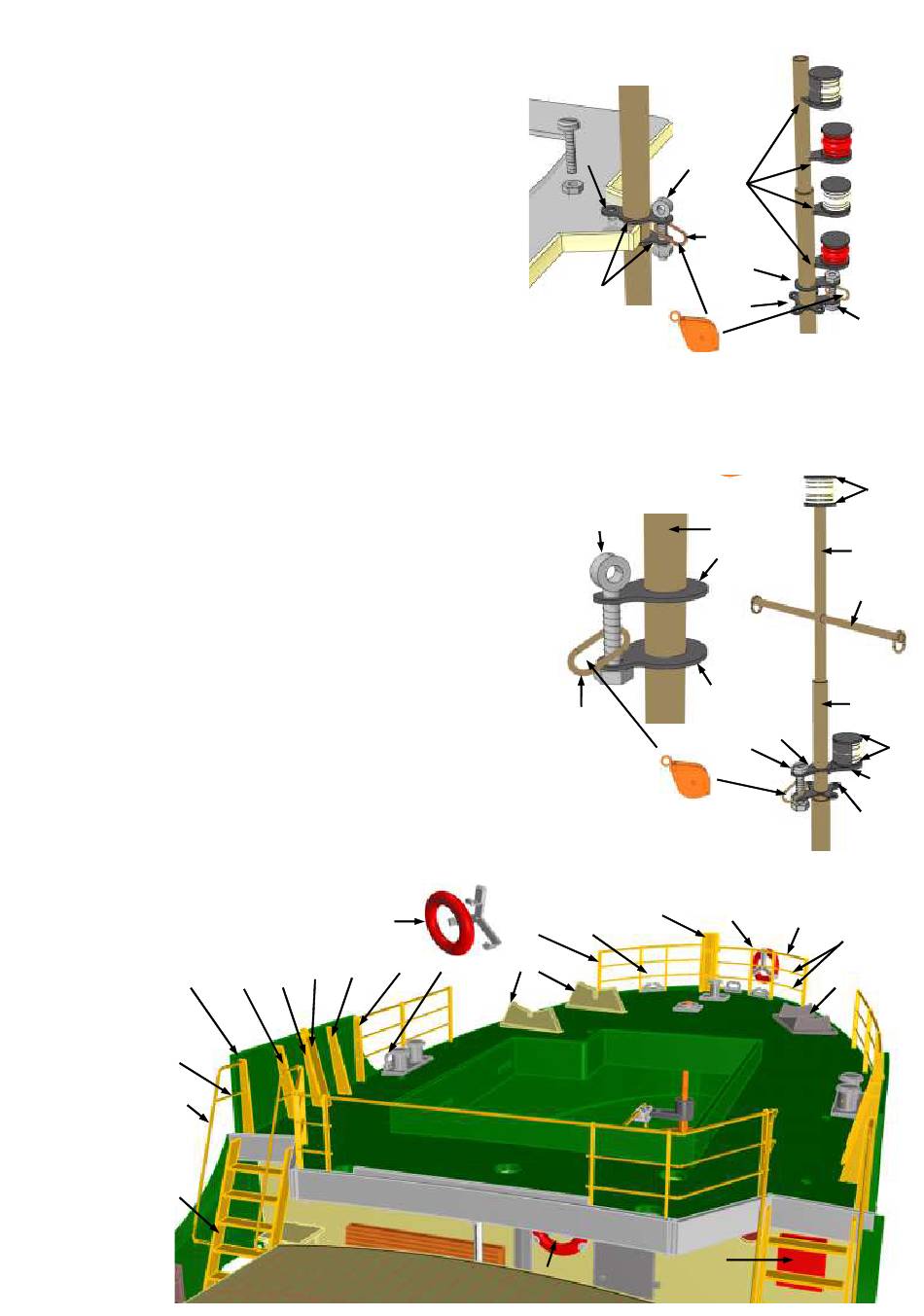

Mast hinten
Die Mastteile 101 bis 103 zuschneiden und jeweils 8 mm in das untere
Mastrohr einschieben.
Die Maststeile verlöten. Für die Lampenhalter 109 in den Mast
entsprechend den Maßen einen kleinen Schlitz sägen, so dass die Halter
eingeschoben und später angelötet werden können. Teil 107 und 108
auf das Mastteil 102 aufstecken, die Teile 109 einstecken und verlöten.
Bohrungen für die Kabel der Lampen bohren. Mit der Schraube 120
wird der Mast später am Bootsdeck gesichert.
Teile 105 auf den Mast aufstecken, aber nicht festkleben. Die
Ösenschraube 106 dient als Gelenk für den Ladebaum, die Schraube
116 und der Ring 327 als Halter für die Seilrolle 330. Den hinteren
Mast erst nach Fertigstellung des Deckshauses montieren.
26
Die Mastteile 110 bis 112 zuschneiden. Die Bohrung für Saling 113 in Teil 112
mit 1,5 mm bohren. Die Mastteile jeweils 9 mm zusammenschieben und verlöten.
Für den Lampenträger 109 wieder einen Schlitz in das Rohr 111 sägen. Teile 114
und 115 aufstecken. Teil 109 einstecken. Die Saling einstecken. Zwei Ösen aus
Resten 0,5- oder 0,8-mm-Draht biegen und an die Enden der Saling 113 anlöten.
An denen kann eine Flaggenleine befestigt werden; mit dem Mast verlöten. Alle
Teile ausrichten und verlöten.
Die Ätzteile 117 auf den unteren Mast 110 aufstecken und mit der Ösenschraube
nach hinten mit dem Mast verlöten. Ösenschraube 106 nicht festkleben oder
verlöten. Teil 106 dient als Gelenk für den Ladebaum, die Öse 327 dient als Halter
für die Seilrolle. Bohrungen für die Kabel der Lampen bohren.
Die Lampenkörper zusammenbauen. Das Toplicht mit dem Abdeckblech (Ätzteil)
versehen und auf den Lampenhalter aufkleben. Das Ankerlicht auf den Mast
kleben. Den vorderen Mast nach Fertigstellen der Winden in das Backdeck
einstecken.
27
Übersicht Achterdeck
123
131
130
122
56
128
126 125 127
124
121
120
105
106
327
72
129
342
72
56/56.1
106
109
327
107
108
330
110
117
117
115
120
330
132
56/56.1
130
55
116
118
112
113
111
118
109
114
131
343
