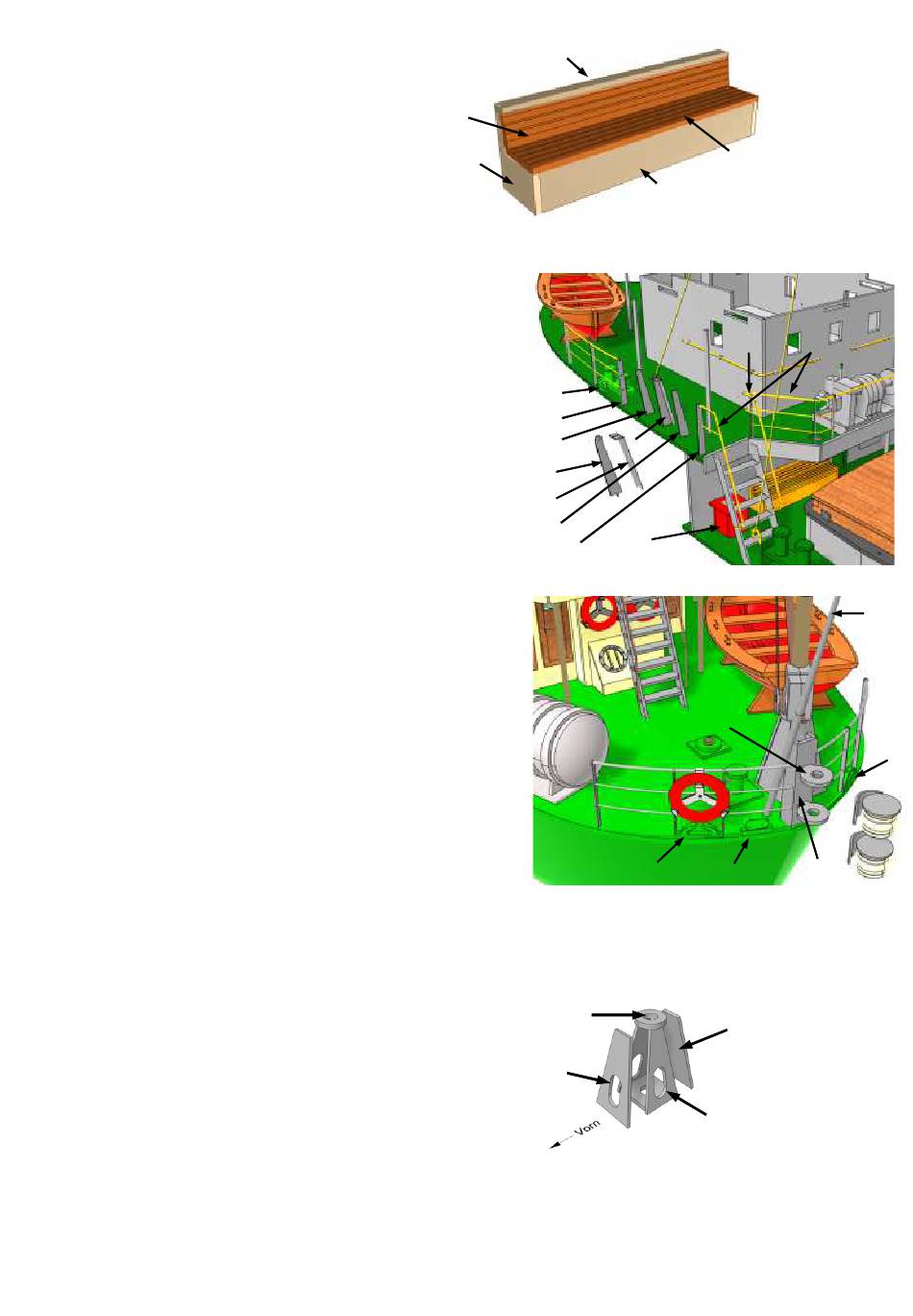

Die Bank 121 (Hauptdeck) entsprechend Zeichnung
zusammenkleben und lackieren.
Die Bank (43 mm) steht am Heckschott neben dem
Notausstieg 57 auf dem Hauptdeck.
29
Die Schanzkleidstütze 125 wird aus zwei Teilen zusammengelötet.
Das obere Teil von 125.1 herunterbiegen. Auf Teil 126 stecken und
verlöten. In der Öse wird die Mastabspannung befestigt.
Die 2 Treppen 122 biegen und provisorisch mit Klebestreifen an die
Fußleisten 61 und dem Hauptdeck fixieren.
In die Schanzkleidstützen 123 den Handlauf 130 stecken und zur Treppe
hin biegen. Die Schanzkleidstütze 123 wird direkt an das Schanzkleid 67
geklebt.
Die vordere Reling biegen, nach dem Löten oder Verkleben die
Durchzüge in der Mitte entfernen.
Die Handläufe an die Treppenwangen kleben.
30
Die hintere Reling endet am Lampenträger 132 und kann dort
festgeklebt werden (Bild 30). Den Hecklampenträger 132 zum U biegen,
die Lampenhalter 133 einstecken und von innen verlöten.
Die Hecklichter auf die Lampenhalter kleben.
Den Rettungsringhalter um den Rettungsring biegen und an der Reling
festkleben.
31
Die Teile 136, 137 und 138 zum Windenfundament zusammenkleben.
Die Teile 138 werden zwischen die Teile 136 und 137 geklebt.
Die Bodenplatte 135 wird in diese Teile geklebt.
Oben einen Flasch 139 aufkleben. Zum Zentrieren des Flansches das
Rohr 140 einstecken.
121.4
121.3
121.1
71
128
127
126
125
124
123
139
136
121.2
121.5
123
57
133
72
71
137
138
130
121
340
72
132
