Kapitel 4 Aufbau und Funktion
DE
!
WARNUNG
Wasserstrahl.
Verletzungsgefahr und Gefahr der Sachbeschädigung
durch austretendes Wasser.
1. Unterbrechen Sie die externe Wasserzufuhr durch
Schließen des Wasserhahns.
2. Öffnen Sie den Wasserablasshahn an der Wassermess-
anlage unter dem Druckminderer um den Druck (ca. 2
bar) abzulassen.
3. Entfernen Sie den Schlauch der externen Wasserzufuhr.
4. Richten Sie den Wasserstrahl nicht auf andere Personen
oder gegen sich selbst.

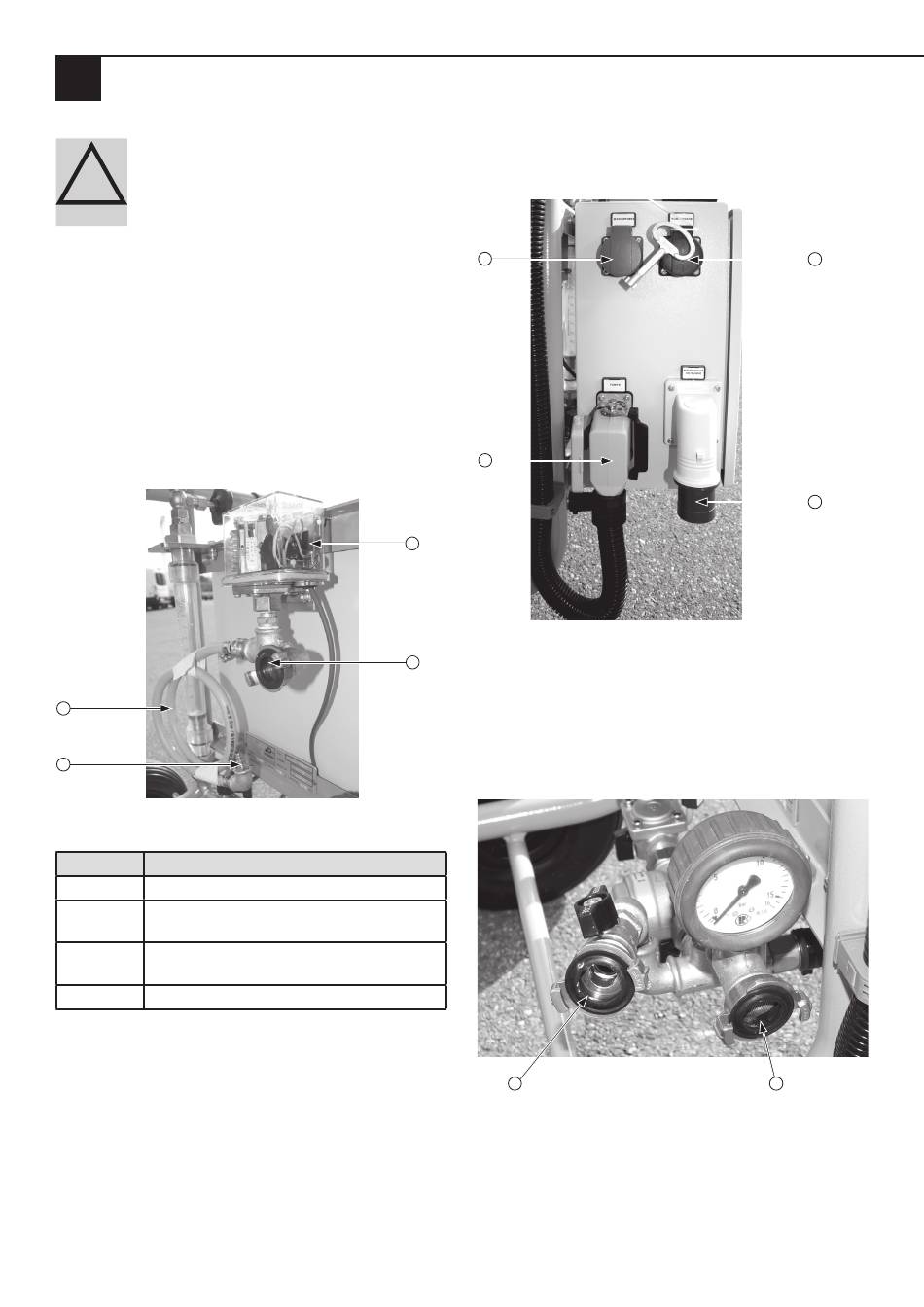

4.5.6 Luftarmatur

3
4
Beschreibung der Komponenten der Grafik
Position Komponente
1 Druckluftsteuerung 1 - 4 bar
2 GEKA-Kupplung zum Anschluss des Luft-
schlauches
3 Druckluftschlauch für Anschluss an den
Kompressor
4 EWO-Kupplung
Seite 14
4.6 Anschlüsse
4.6.1 Stromanschlüsse (230 V)
1
2
1
Anschlusssteckdose für die Druckerhöhungspumpe (optio-
nal (1), Anschluss dose für den Motor (2), Anschlusssteck-
2
dose für den optionalen Kompressor (3) und 3-poliger
Einspeisestecker (4) an die externe Stromversorgung (Wech-
selstrom 230 V).
4.6.2 Anschlüsse der Wasserarmatur
1
Anschluss für einen externen Reinigungsschlauch oder An-
schluss des Förderschlauches über ein Kupplungsstück
zur Reinigung des Schlauches mittels Schwammkugel (1),
Anschluss der externen Wasserversorgung (2).
3
4
2
