4.9 Ersatzteile und Abbildungen

Die Ersatzteile für die inoCOMB Picco Power sind in den
nachfolgenden Bildern mit Nummern gekennzeichnet. In
der Tabelle, unter den jeweiligen Abbildungen, sind die ein-
zelnen Positionen beschrieben.
Beschreibung der Spalten der Tabellen:
Position: Entspricht der Nummer in der Zeichnung,
mit der ein Ersatzteil gekennzeichnet ist.
Artikel-Nr.:
INOTEC Artikel Nummer.
Einbaumenge: Anzahl der Teile dieser Position, wie sie in
der Original inoCOMB Picco Power ein-
gebaut sind.
ME: Mengeneinheit dieser Position.
Bezeichnung: Bezeichnung des Ersatzteils.

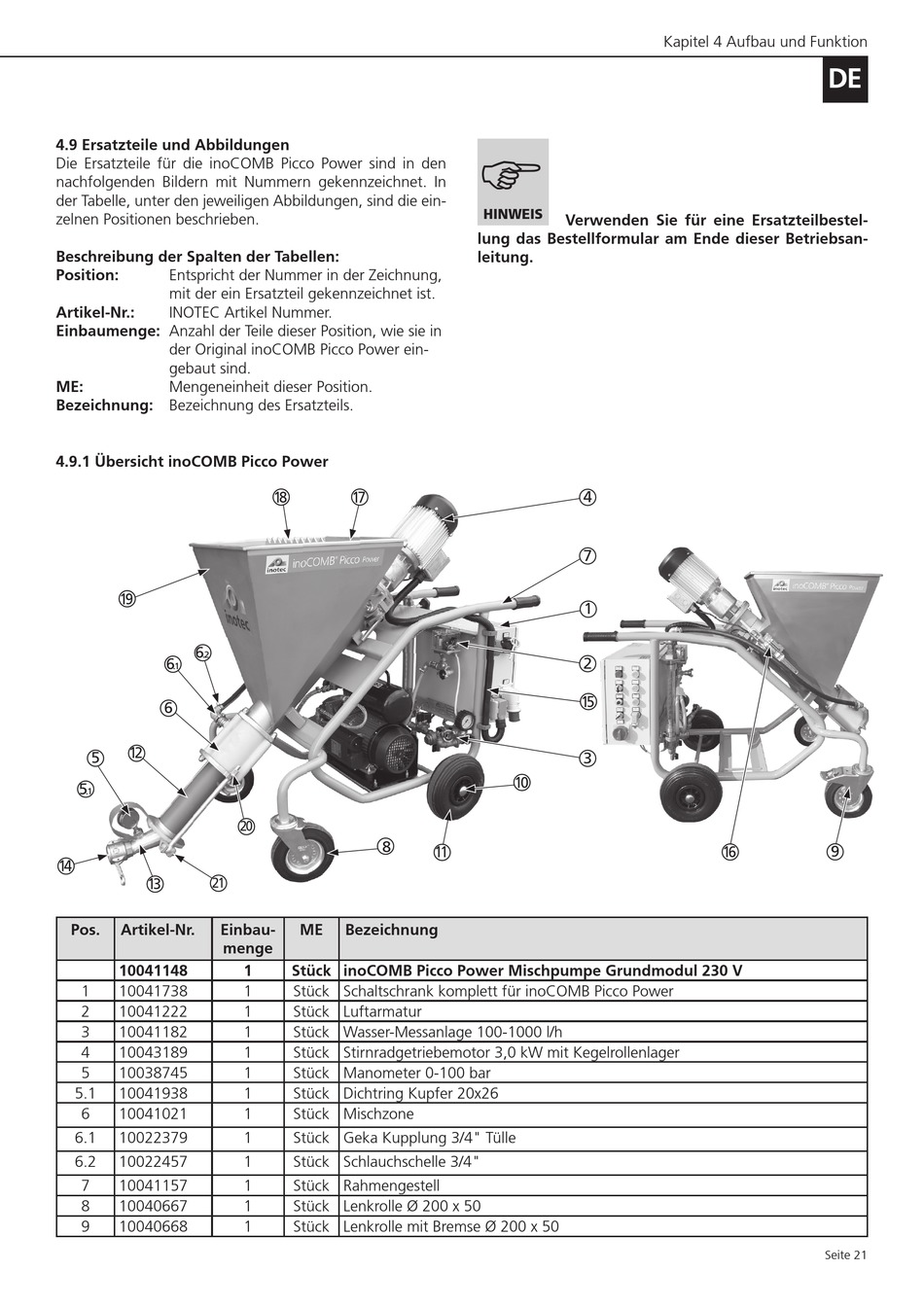

4.9.1 Übersicht inoCOMB Picco Power
19
6
.2
6
.1
6
12
5
5
.1
14
13 21
Pos. Artikel-Nr. Einbau-
menge
10041148
1 10041738
2 10041222
3 10041182
4 10043189
5 10038745
5.1 10041938
6 10041021
6.1 10022379
6.2 10022457
7 10041157
8 10040667
9 10040668
18 17
20
8
ME Bezeichnung
1 Stück inoCOMB Picco Power Mischpumpe Grundmodul 230 V
1 Stück Schaltschrank komplett für inoCOMB Picco Power
1 Stück Luftarmatur
1 Stück Wasser-Messanlage 100-1000 l/h
1 Stück Stirnradgetriebemotor 3,0 kW mit Kegelrollenlager
1 Stück Manometer 0-100 bar
1 Stück Dichtring Kupfer 20x26
1 Stück Mischzone
1 Stück Geka Kupplung 3/4" Tülle
1 Stück Schlauchschelle 3/4"
1 Stück Rahmengestell
1 Stück Lenkrolle Ø 200 x 50
1 Stück Lenkrolle mit Bremse Ø 200 x 50

HINWEIS
Verwenden Sie für eine Ersatzteilbestel-
lung das Bestellformular am Ende dieser Betriebsan-
leitung.
4
7
1
2
15
3
10
11
Kapitel 4 Aufbau und Funktion
DE
16 9
Seite 21
