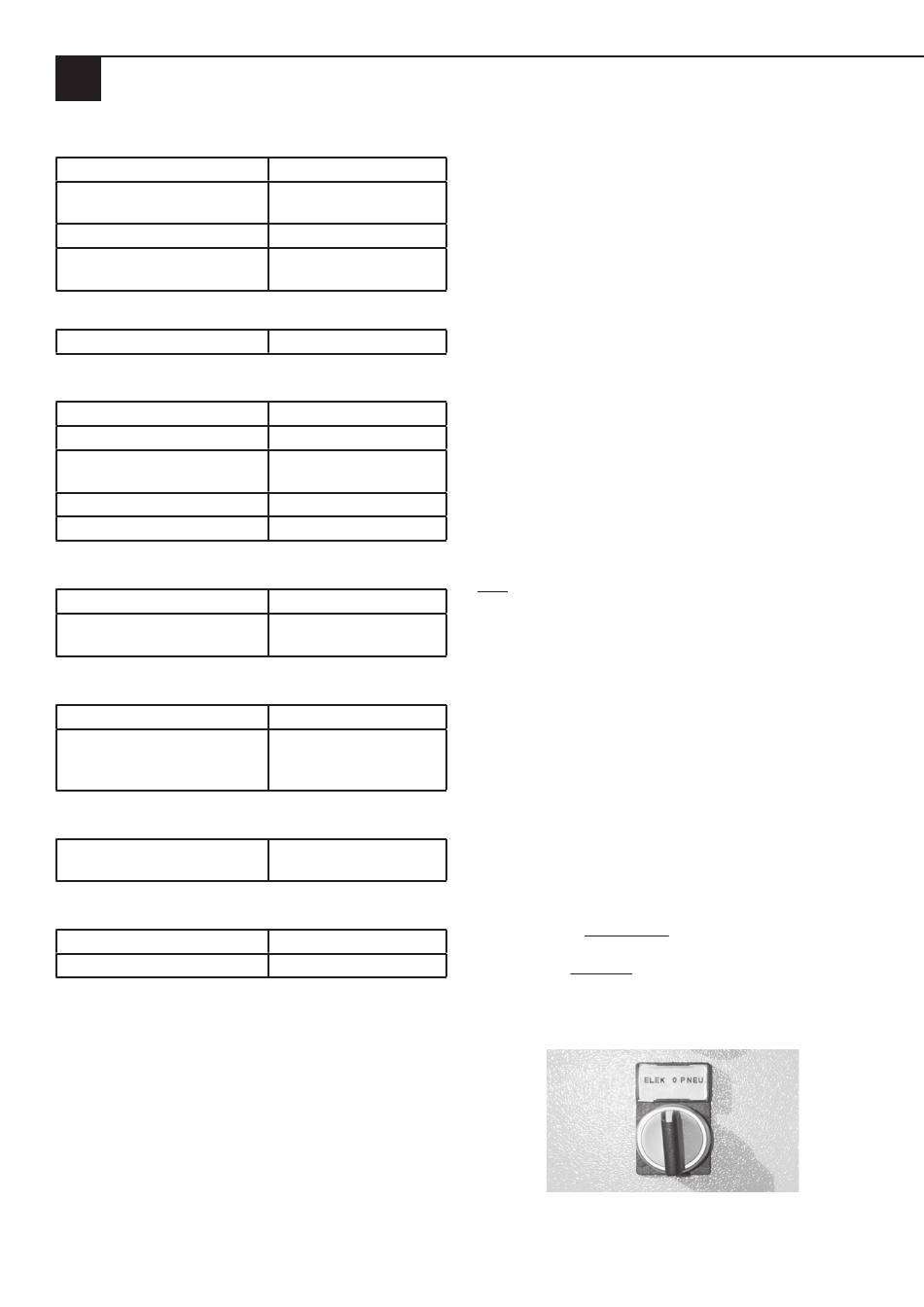

Wassermessanlage; Materialtrichter; Motor; Mischwendel - InoTec inoCOMB Picco Power Originalbetriebsanleitung

Kapitel 4 Aufbau und Funktion
DE

3.3 Wassermessanlage

Wasserdruck
Druckminderer
Einstellung ab Werk
Magnetventil
Zuleitung

3.4 Materialtrichter

Füllmenge

3.5 Motor

Leistung/Drehzahl
Einbaulage
Elektrische Daten
Wärmeklasse
Farbe

3.6 Mischwendel

Mischerflügel Maximalhöhe:
Mischerflügel Minimalhöhe
(Verschleißgrenze)

3.7 Rotor/Stator

D7 - 2,5 S Monoplus
D4 1/2 Leistung (weich)
D6-3 Eco-Gold
D8-1,5
3.8 Lärmemission
Garantierter Schallleistungs-
pegel LWA

3.9 Betriebsbedingungen

Temperaturbereich
Relative Luftfeuchte, maximal
Seite 10
von 2 bis 6 bar
2,0 bar
24 V
¾" Wasserschlauch
(bauseits zu liefern)
max. 55 l
3,0 kW, 326 U/min
-1
Motor diagonal
f = 50 Hz , I = 11,2 A,
U = 230 V, IP 54
F, ED = S1
unlackiert
30 mm
25 mm
Standard
Je nach Material
78 dB (A)
2 - 45 °C
80 %

4 Aufbau und Funktion

4.1 Lieferumfang inoCOMB Picco Power Grundmodul

(Art.-Nr. 10041148)
Der Lieferumfang ergibt sich aus den Komponenten des Auf-
trags und kann anhand des Lieferscheins überprüft werden.
• Rahmengestell
• 4 Laufräder
• Materialbehälter aus Edelstahl
• PU-Mischzone
• Getriebemotor
• Rotor/Stator D 7-2,5 „Mono Plus"
• Schaltschrank
• Anschlusskabel Schuko/CEE 230 V, 15 m
• Mörteldruckmanometer
• Mischwendel
• Wasserarmatur
• Werkzeugsatz
• Montagegleitspray
• Bedienungsanleitung

4.2 Lieferumfang inoCOMB Picco Power Set

(Art.-Nr. 10041149)
Wie Grundmodul (Art.-Nr. 10041148)
Plus:
• Kompressor C 330 PP
• Mörtelschlauch Ø 25 mm, 10 m
• Luftschlauch Ø ½", 15 m
• Feinputzgerät, gerade inkl. Düse Ø 12 mm, 14 mm

4.3 Funktionsweise

Die Mischpumpe wird mit pulverigem Material z.B. Sackwa-
re bzw. mit pastösem Material aus z.B. Eimern befüllt. Der
Mischwendel und die Pumpeneinheit (Rotor/Stator) werden
über einen Getriebemotor direkt angetrieben. Während des
Betriebs wird das trockene Material aus dem Materialbehäl-
ter mit Hilfe des Mischwendels in die Mischzone befördert
wo es − unter Zugabe von Wasser − zu einem homogenen,
pastösen Produkt aufgemischt wird. Die am unteren Ende
der Mischzone angebrachte Pumpeneinheit (Rotor/Stator)
fördert das Mischgut durch flexible Förderschläuche zu der
Spritz- oder Klebepistole. Die Steuerung der Maschine er-
folgt wahlweise pneumatisch (über den Lufthahn am Spritz-
gerät) - hierzu stellen Sie den Schalter „ELEK 0 PNEU" auf
„PNEU" oder elektrisch über ein vom Schaltschrank an das
Spritzgerät gelegte Fernsteuerkabel. Hier wird die Maschine
über einen Ein-/Ausschalter gesteuert. In diesem Fall drehen
Sie den Schalter „ELEK 0 PNEU" nach links auf „ELEK".
Schalter für die elektrische oder pneumatische Steuerung
der Maschine.
