Kapitel 1 Kurzanleitung
Tastkopf anschliessen
RIGOL liefert die DS1000Z-E Serie mit passiven Tastköpfen aus. Detaillierte tech-
nische Informationen entnehmen Sie bitte dem entsprechenden Benutzerhandbuch
der Tastköpfe. Die folgenden Tastköpfe werden für dieses Oszilloskop empfohlen.
Modell Beschreibung
RP3300 350 MHz, passive Tastköpfe (Auslieferungsstandard)
RP3500A 500 MHz, passive Tastköpfe (Optional)
Anschluss Tastkopf:
1. Verbinden Sie den BNC-Stecker vom Tastkopf mit der BNC-Eingangsbuchse
eines Kanals auf dem Bedienfeld.
2. Zuerst verbinden Sie die Masse-Krokodilklemme vom Tastkopf mit dem Masse-
anschluss des Schaltkreises und erst danach die Tastkopfspitze mit dem Mess-
punkt des Schaltkreises.
DS1000Z-E Benutzerhandbuch

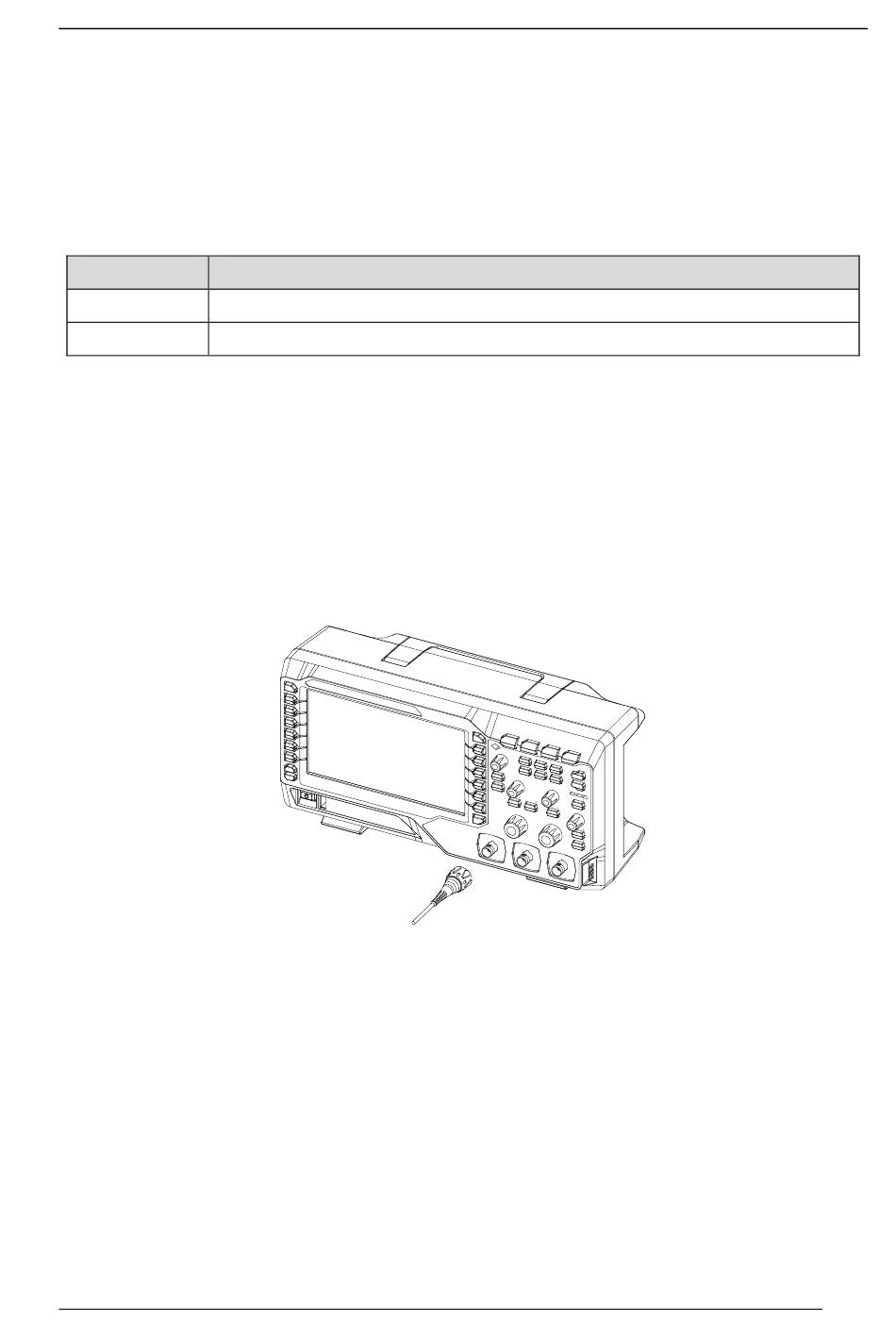

Bild 1-5 Anschluss Tastkopf
