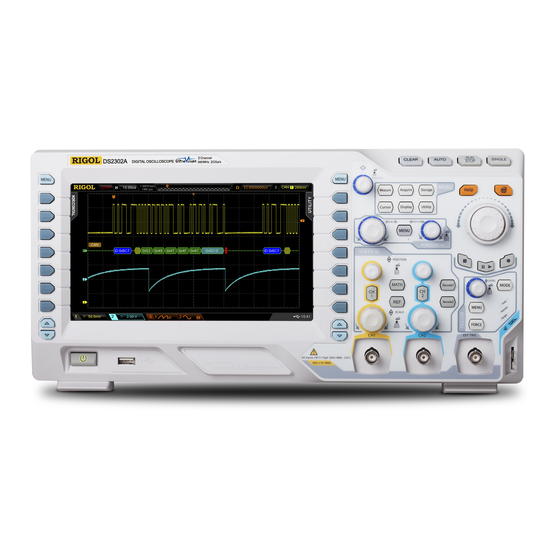

- Seite 1 Quick Guide RIGOL Publication Number QGA18300-1112 MSO2000A/DS2000A Series Digital Oscilloscope DS2072A, DS2102A, DS2202A DS2072A-S, DS2102A-S, DS2202A-S MSO2072A, MSO2102A, MSO2202A MSO2072A-S, MSO2102A-S, MSO2202A-S ©2015 RIGOL Technologies, Inc. Alle Rechte vorbehalten...
- Seite 3 Rigol Produkte sind durch das Patentrecht in und außerhalb der Volksrepublik China geschützt. Die Information in dieser Veröffentlichung ersetzt alle früheren Ausgaben. Rigol behält sich das Recht vor, Teile oder die gesamten Spezifikationen und die Preispolitik zu ändern bzw. zu modifizieren als alleinige Entscheidung.
-
Seite 4: Sicherheitsinformationen
RIGOL Sicherheits Informationen Überprüfen Sie die folgenden Sicherheitshinweise sorgfältig um Personenschäden oder Schäden am Gerät und an damit verbundenen weiteren Geräten zu vermeiden. Zur Vermeidung von Gefahren, nutzen Sie bitte das Gerät nur so, wie in diesem Handbuch angegeben. Das Gerät sollte nur von autorisiertem Personal gewartet werden. - Seite 5 RIGOL Ausreichende Belüftung. Siehe Installationsanweisungen für eine ausreichende Belüftung des Gerätes. Vermeiden von nasser / feuchter Umgebung. Nicht in einer explosiven Atmosphäre einschalten. Sorgen Sie für eine saubere und trockene Umgebung. Die Zerstörungs-Test aller Modelle erfüllen die Grenzwerte A in den Standard Normen EN 61326: 1997 + A1 + A2 + A3, erreicht aber nicht die Grenzwerte, von B.
-
Seite 6: Sicherheits Begriffe Und Symbole
RIGOL Sicherheits Begriffe und Symbole Begriffe in diesem Guide. Diese Begriffe können in diesem Handbuch auftauchen: WARNING: Die Kennzeichnung WARNING beschreibt Gefahrenquellen die leibliche Schäden oder den Tod von Personen zur Folge haben können. Caution: Die Kennzeichnung Caution (Vorsicht) beschreibt Gefahrenquellen die Schäden am Gerät hervorrufen können. -
Seite 7: Inhaltsverzeichnis
RIGOL Inhalt Notwendige Inspektion ............1 Anschluss des Netzkabels............2 Anschluss Tastkopfes oder BNC Kabels ........3 Anschluss von USB ..............5 Fehlersuche ................6 Kontakt RIGOL............... 8 Quick Guide for MSO2000A/DS2000A Series... -
Seite 9: Notwendige Inspektion
Rigol Sales Repräsentanten mit. Wenn der Versandkarton beschädigt ist, oder das Polstermaterial Anzeichen von Stress zeigt, teilen sie dieses bitte dem Transportunternehmen sowie dem Rigol Vertriebsbüro mit. Halten Sie das Verpackungsmaterial für die Inspektion bereit Bitte überprüfen Sie das Zubehör nach Packliste Wenn der Inhalt unvollständig oder beschädigt ist, teilen sie dies bitte dem... -
Seite 10: Anschluss Des Netzkabels
Bet tigen sie den “Power On” Schalter am Oszilloskop. Wenn das Oszilloskope sich nicht einschalten l sst, überprüfen sie den Netzkabelanschluss. Sollte sich das Oszilloskop auch nach der Überprüfung nicht einschalten lassen, kontaktieren sie bitte RIGOL für weitere Schritte. Quick Guide for MSO2000A/DS2000A Series... -
Seite 11: Anschluss Tastkopfes Oder Bnc Kabels
RIGOL Anschluss Tastkopfes oder BNC Kabels Tastkopf Anschluss Wie im oberen Bild gezeigt, schlie en sie den Tastkopf dann an Kanal 1 des Oszilloskops an, durch drücken und drehen im Uhrzeigersinn, wird der Tastkopf nun am Gerät angeschlossen. Wenn sie einen neuen Tastkopf verwenden, oder sie diesen zum ersten mal anschlie en, bitte befolgen sie folgende Schritte: (1) Schließen sie den Tastkopf an Kanal 1 des Oszilloskops an. - Seite 12 RIGOL Kompensation) am Display des Oszilloskops zu sehen. (4) Wenn nötig, bitte wiederholen. Anschluss des BNC Wie im Bild unten dargestellt, das BNC Kabel an den BNC Stecker an der Frontseite an- „ein“-stecken und bis zum Einrasten im Uhrzeigersinn drehen.
-
Seite 13: Anschluss Von Usb
RIGOL Anschluss von USB Oszilloskope der Serie MSO2000A/DS2000A unterstützen das USB-Flash-Laufwerk, für den Anschluss an den PC oder Drucker per USB. USB Host Anschluss USB Host Anschluss USB Device Anschluss USB Device Quick Guide for MSO2000A/DS2000A Series... -
Seite 14: Fehlersuche
(2) Gerät ist eingeschaltet (Power On Knopf gedrückt). (3) Nach der oben genannten Inspektion, das Gerät neu starten. (4) Besteht das Problem weiter, bitte RIGOL kontaktieren. Nach der Signalerfassung wird kein Signal angezeigt. (1) Prüfen ob der Tastkopf mit dem Signal verbunden?. - Seite 15 RIGOL (4) Gleichen Sie die Trigger Empfindlichkeit und die „hold off“ - Zeit ab. Nach betätigen des RUN/STOP Knopfes, zeigt das Scope keine Kurvenform auf dem Display an. Prüfen sie die Stellung des Trigger Mode auf “Normal” oder “Single” und ob der Triggerpegel außerhalb des Signalbereichs liegt.
-
Seite 16: Kontakt Rigol
RIGOL Kontakt RIGOL Bei auftretenden Problemen oder Anforderungen während der Verwendung unserer Geräte, bitte kontaktieren sie RIGOL Technologies EU oder Inc. oder einen lokalen Vertriebspartner. In Europa: Bitte anrufen: Tel: +49(0)89-8941895-0 Fax: +49(0)89-8941895-10 Service & Support Hotline: siehe oben 9:00 Uhr–17:00 Uhr: von Montag bis Freitag Oder per E-Mail: Support-europe@rigoltech.com...
