EINHELL BT-ML 300 Bedienungsanleitung
Metalldrehbank
Vorschau ausblenden
Andere Handbücher für BT-ML 300:
- Originalbetriebsanleitung (97 Seiten) ,
- Bedienungsanleitung (63 Seiten) ,
- Originalbetriebsanleitung (57 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Anleitung_BT_ML_300_SPK2:_
Bedienungsanleitung
k
Metalldrehbank
Mode d'emploi
p
Tour à métal
Istruzioni per l'uso
C
Tornio per metalli
Handleiding
N
Metaaldraaibank
Manual de instrucciones
m
Torno de metal
Manual de instruções
O
Torno para metais
Art.-Nr.: 45.050.04
22.12.2008
14:49 Uhr
Seite 1
I.-Nr.: 01028
300
BT-ML
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL BT-ML 300
Inhaltszusammenfassung für EINHELL BT-ML 300

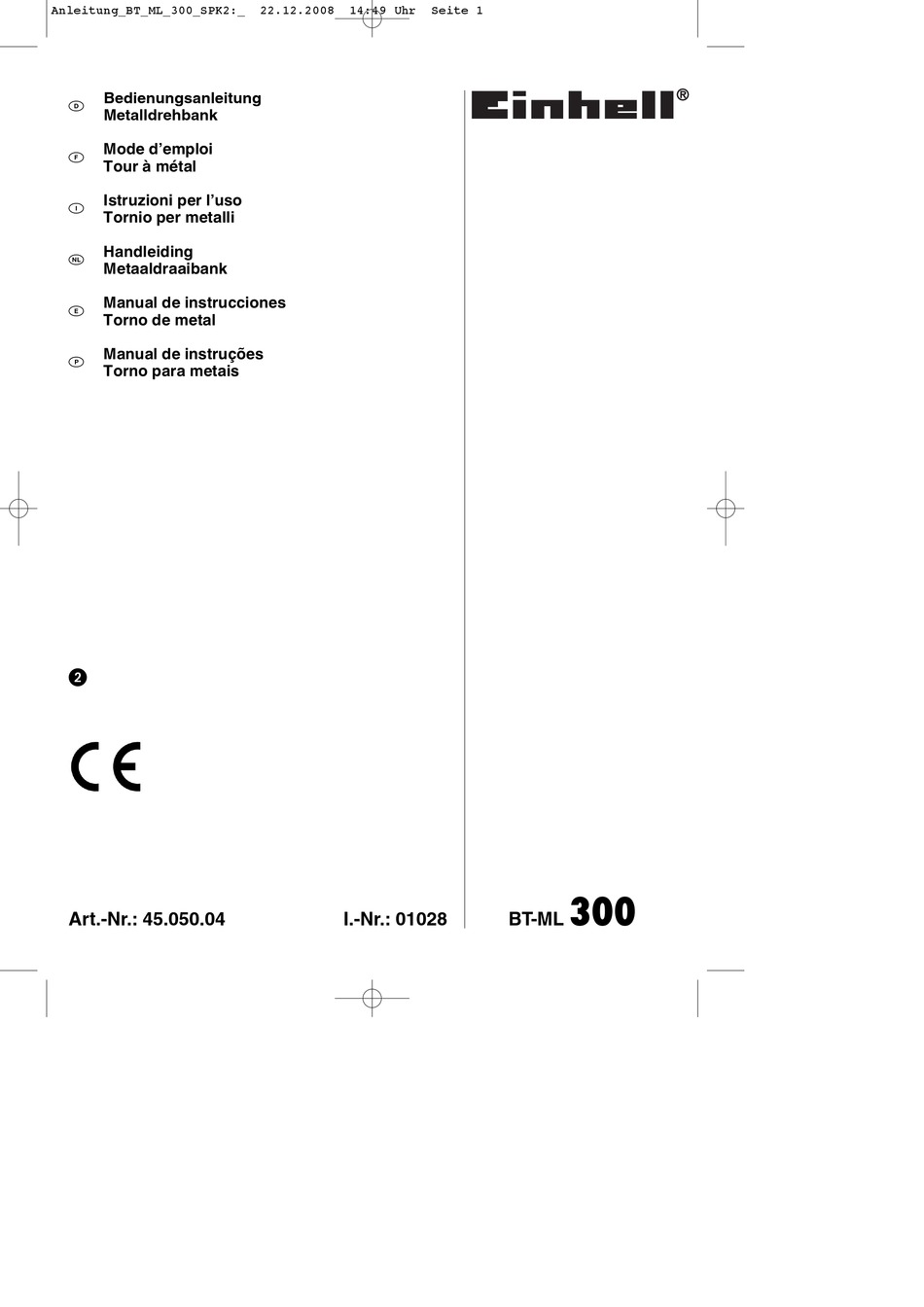

- Seite 1 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 1 Bedienungsanleitung Metalldrehbank Mode d’emploi Tour à métal Istruzioni per l’uso Tornio per metalli Handleiding Metaaldraaibank Manual de instrucciones Torno de metal Manual de instruções Torno para metais Art.-Nr.: 45.050.04 I.-Nr.: 01028 BT-ML...
- Seite 2 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 2 Nur gehärtete Drehmeißel verwenden! Utilisez exclusivement des outils de tournage trempés ! Utilizzate solo utensili da tornio temprati! Enkel geharde draaibeitels gebruiken! ¡Utilizar únicamente cuchillas de corte reforzadas! Utilizar somente ferramentas de tornear endurecidas! Geschwindigkeit nur im Stillstand umschalten! Commutez la vitesse à...
- Seite 3 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 3 25 23 43 43 30 31...
- Seite 4 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 4 Ø 1,5 - Ø 30 mm Ø 25 - Ø 75 mm Ø 20 - Ø 70 mm...
- Seite 5 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 5 Pos. 1 Pos. 2 Pos. 3...
- Seite 6 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 6...
- Seite 7 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 7 21 20...
- Seite 8 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 8...
- Seite 9 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 9...
-
Seite 10: Sicherheitshinweise
Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 10 25. Klemmschrauben für Drehmeißel Achtung! 26. Spannbacke Beim Benutzen von Geräten müssen einige 27. Dreibackenfutter Sicherheitsvorkehrungen eingehalten werden, um 28. Spannschraube Dreibackenfutter Verletzungen und Schäden zu verhindern. Lesen Sie 29. Wechselräderkasten diese Bedienungsanleitung / Sicherheitshinweise 30. -
Seite 11: Technische Daten
Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 11 Unfallverhütungsvorschriften genauestens 4. Technische Daten einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Netzspannung: 230 V ~ 50 Hz Bereichen sind zu beachten. Nennleistung: 350 W S3:50% 10 min Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Spitzenhöhe: 90 mm... -
Seite 12: Elektrischer Anschluss
Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 12 Die angegebenen Werte sind Emissionswerte und Die Maschine darf nur mit Einphasenstrom 230 müssen damit nicht zugleich auch sichere Arbeits- Volt / 50 Hz betrieben werden. Hausseitig darf platzwerte darstellen. Obwohl es eine Korrelation der Stromkreis mit maximal 16 A abgesichert zwischen Emissions- und Immissionspegeln gibt, sein. - Seite 13 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 13 Spannbacken (26) nicht alle in der Mitte auf, so 5.7 Vorschub müssen sie nochmals neu eingelegt werden (Bild 9). 5.7.1 Vorschubrichtung wählen (Bild 12) Die Drehrichtung der Leitspindel (13) wählen Sie am 5.5 Außen- und Innengestufte Spannbacken Hebel Vorschubrichtung (30) an der Rückseite der (Bild 4 –...
-
Seite 14: Bedienung
Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 14 5.9 Montage/Demontage/Einstellung der Pinole 6. Bedienung (Bild 19-20) Die Pinole (20) hält die Zentrierspitze (21), diese 6.1 Maschine Ein- und Ausschalten (Bild 21) dient zum Einspannen und Gegenhalten langer Werkstücke. Die Pinole (20) kann mit Hilfe der 6.1.1 Maschine einschalten Handkurbel (16) vor und zurückgestellt werden. - Seite 15 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 15 6.2 Drehzahleinstellung (Bild 21 – 22) Durchmesser des Werkstückes steht. Am Drehzahl Regler (1) kann die Drehzahl der Fahren Sie nun den Planschlitten (6) durch Maschine stufenlos eingestellt werden. Drehung der Kurbel für Planzug (8) langsam auf das Werkstück zu bis der Drehmeißel die Am Drehzahl-Umschalter (32) kann der Oberfläche des Werkstück streift.
-
Seite 16: Schlittenspiel Einstellen
Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:49 Uhr Seite 16 6.4.6 Kegeldrehen (Bild 26 - 27) Nehmen Sie den Antriebsriemen unter Drehung vom Das Kegeldrehen erfolgt durch Einstellen des oberen Zahnrad ab und ziehen Sie ihn von der Oberschlittens (7). Hier wird der Oberschlitten nach Motorwelle (Bilder 31 –... - Seite 55 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:50 Uhr Seite 55 k Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet.
- Seite 57 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:50 Uhr Seite 57 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
-
Seite 63: Garantieurkunde
Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:50 Uhr Seite 63 k GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden. - Seite 64 Anleitung_BT_ML_300_SPK2:_ 22.12.2008 14:50 Uhr Seite 64 EH 12/2008 (01)
