Eco-Modus am Sender
Wenn Sie Alkali-Batterien verwenden, kann der Eco-Modus ausgewählt werden, um
die Einsatzdauer zu maximieren. Bei ausgewähltem Eco-Modus reduziert der Sender
automatisch seinen maximalen Signalpegel, soweit die Batterieladung nachlässt. Der
Eco-Modus ist standardmäßig ausgeschaltet. Aktivieren Sie den Eco-Modus wie folgt:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die -Taste, um das Menü BATT aufzurufen.
4. Wählen Sie mit Hilfe der Pfeiltasten
5. Drücken Sie die -Taste, um das Untermenü ECO aufzurufen.
6. Wählen Sie über die Pfeiltasten oder
7. Drücken Sie die -Taste dreimal, um Ihre Auswahl anzunehmen und zum
Hauptbildschirm zurückzukehren.

Orten an Rohrleitungen und Kabeln

Ausführlichere Beschreibungen zum
Einsatz des Ortungssystems (Empfänger
und Sender) sowie detaillierter
Verfahrensweisen zur Ortung entnehmen
Sie dem Bedienungshandbuch.

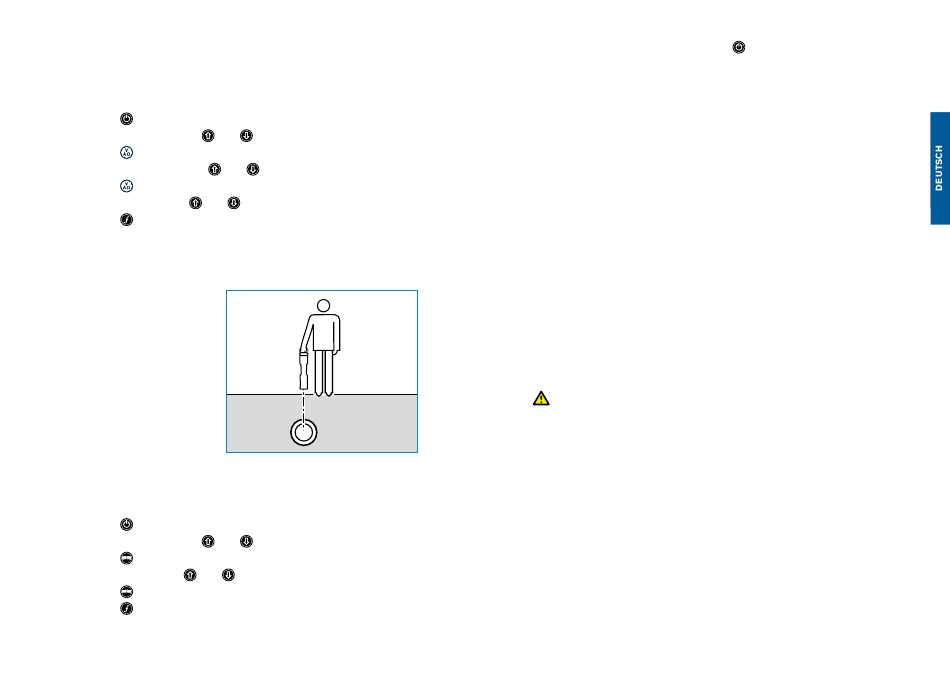

Der RD5100H O+ Empfänger wird
2
so ausgerichtet, dass das Blatt des
Empfängers senkrecht zum Verlauf des
Kabels oder der Rohrleitung steht, an dem
oder der geortet werden soll.
Ausführen eines Selbsttests
Wir empfehlen, mindestens wöchentlich oder vor jedem Einsatz einen Selbsttest
durchzuführen. Da ein Selbsttest die Integrität der Ortungsregelkreise prüft, ist es
wichtig, dass er abseits von größeren Metallgegenständen wie z. B. Fahrzeugen oder
starken elektrischen Signalen durchgeführt wird. So führen Sie einen Selbsttest durch:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste
3. Drücken Sie die -Taste, um das Menü INFO aufzurufen.
4. Wählen Sie über die Pfeiltaste oder
5. Drücken Sie die -Taste, um YES auszuwählen.
6. Drücken Sie die -Taste, um den Selbsttest zu starten.
7. Nach Abschluss des Selbsttests wird das Ergebnis (PASS für Bestanden oder FAIL
für Fehlgeschlagen) angezeigt.
oder durch das Menü BATT.
oder den Batterietyp ALK aus.
ECO aus.
oder zum Menü INFO.
TEST aus.
30
8. Starten Sie den Empfänger neu über die

Orten mit aktiven Frequenzen

Aktive Frequenzen werden durch den Sender auf die Rohrleitung oder das Kabel
übertragen und sind die effektivste Methode zur Verfolgung unterirdischer
Rohrleitungen oder Kabel.
Im Allgemeinen ist es besser, für größere Versorgungsleitungen mit geringer Impedanz
eine niedrige Frequenz zu verwenden und bei kleineren Versorgungsleitungen mit hoher
Impedanz auf eine höhere Frequenz überzugehen.
Es sollte immer die niedrigste Leistungseinstellung verwendet werden, die zur
Verfolgung der Zielleitung noch ausreicht, um das Risiko für Fehlortungen zu
minimieren.
Der Sender kann ein Signal auf dreierlei Weise übertragen:
Direkte (galvanische) Kopplung
Bei direkter Kopplung wird der Signalsender elektrisch leitend an die Rohrleitung oder
das Kabel geklemmt, an der bzw. dem geortet werden soll. Benutzen Sie dazu die
rote Klemme der mitgelieferten Direktanschlussleitung. Die schwarze Klemme wird
in der Regel unter Verwendung des mitgelieferten Erdspießes an Erde (Erdpotenzial)
angeschlossen.
Der Sender koppelt dann ein diskretes Signal auf die Leitung, das Sie mit dem
Empfänger orten und verfolgen können. Diese Methode liefert das beste Signal auf
einer einzelnen Leitung und ermöglicht die Verwendung niedrigerer Frequenzen, die
über größere Entfernungen verfolgt werden können.
WARNUNG: Ein direktes Anklemmen an spannungsführende Leiter ist POTENZIELL
TÖDLICH. Direkte Ankopplungen an spannungsführende Leiter sind ausschließlich von
qualifiziertem Fachpersonal und unter ausschließlicher Verwendung relevanter Produkte,
die Anschlüsse an unter Spannung stehenden Leitungen zulassen, vorzunehmen.
Induktion
Der Sender wird über dem oder in der Nähe des Ortungsbereichs auf den Boden
platziert. Wählen Sie die geeignete Frequenz aus. Der Sender überträgt sein Signal
dann durch Induktion willkürlich auf alle sich in der Nähe befindlichen metallischen
Leiter. Im Induktionsmodus ist generell die Verwendung höherer Frequenzen empfohlen,
da sie sich leichter auf Leiter in der Nähe induzieren lassen.
Signal-Sendezange
Eine optionale Signalzange kann um einen isolierten, spannungsführenden Leiter mit
einem Durchmesser bis zu 215 mm (8,5") gelegt werden, um das Sendersignal an die
Versorgungseinrichtung zu übertragen. Diese Methode, ein Ortungssignal anzukoppeln,
ist besonders nützlich bei isolierten, spannungsführenden Kabeln, die so nicht
freigeschaltet werden müssen.
