Radiodetection RD1500 Kurzanleitung

RD1500

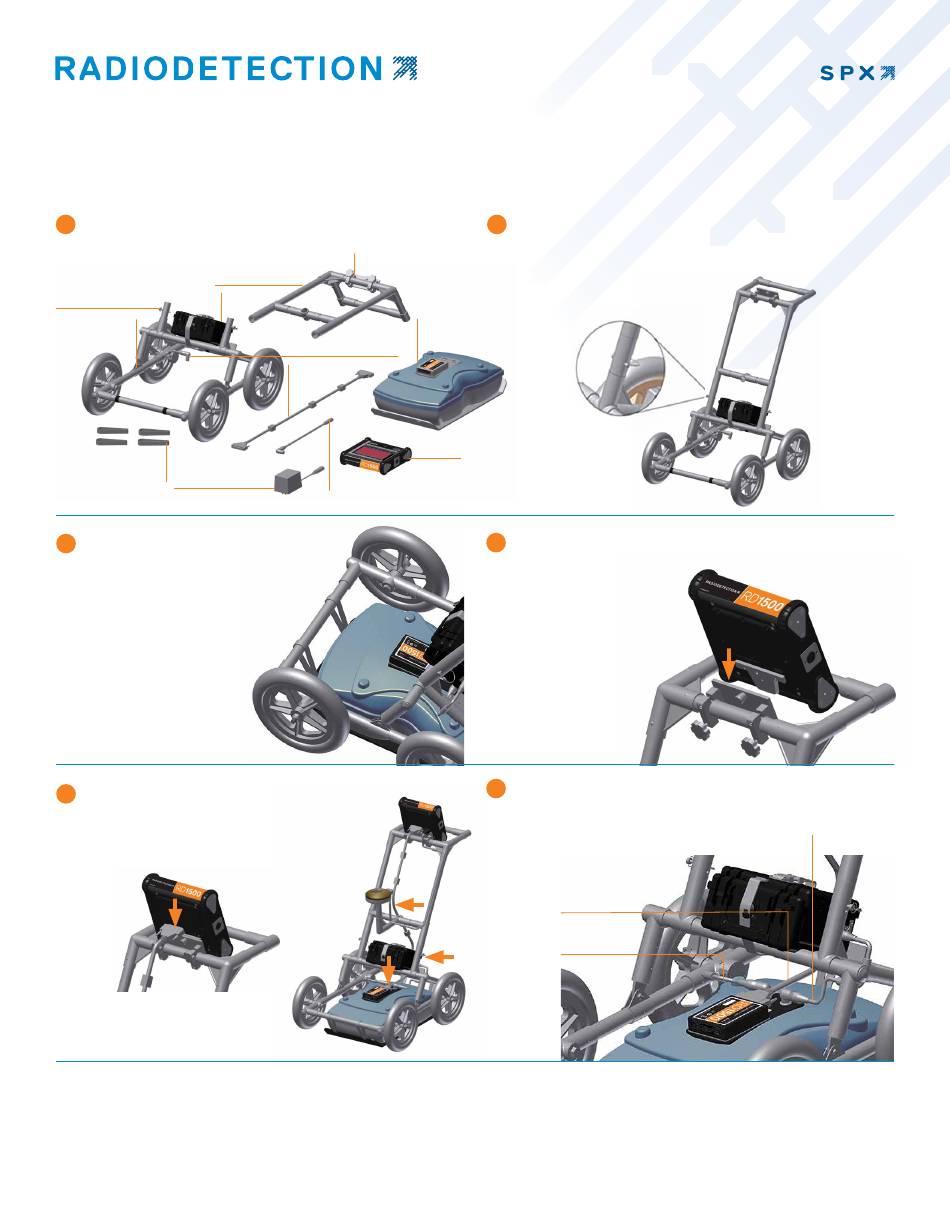

Kurzanleitung – Montage
1
In Ihrem RD1500-Paket sind folgende Komponenten enthalten.
Einige davon sind möglicherweise bereits montiert.
Wagen-Handgriff
Batterie
Griff-Verriegelung
Wagenrahmen
Sensorhalterbänder Batterieladegerät
3
Befestigen Sie den GPR-Sensor mit Hilfe der
Sensorhaltebänder am Wagenrahmen. Achten
Sie auf darauf, dass der Sensoranschluss
nach hinten zeigt. Verwenden Sie dazu die
mitgelieferten Haltebänder und justieren Sie
die Höhe des Sensors auf ca. 1-2cm über
dem Boden.
5
Schließen Sie das Display-Kabel an der Rückseite des
Displays an. Verbinden Sie das andere Ende des Kabels
mit dem Sensor. Das Kabel sollte geführt werden, wie
hier abgebildet.
Radiodetection Ltd. (UK) Western Drive, Bristol BS14 0AF, VK. Tel: +44 (0) 117 976 7776 rd.sales.uk@spx.com www.radiodetection.com
Radiodetection 28 Tower Road, Raymond, Maine 04071, USA. Tel: +1 (207) 655 8525 Kostenlose Rufnummer: +1 (877) 247 3797 rd.sales.us@spx.com www.radiodetection.com
Radiodetection (Germany) Groendahlscher Weg 118, 46446 Emmerich am Rhein, Deutschland. Tel: +49 (0) 28 51 92 37 20 rd.sales.de@spx.com http://de.radiodetection.com
Copyright © 2016 Radiodetection Ltd. Alle Rechte vorbehalten. Radiodetection ist eine Tochtergesellschaft der SPX Corporation. Radiodetection und RD1500 sind eingetragene Markenzeichen von
Radiodetection in den Vereinigten Staaten und/oder anderen Ländern. Radiodetection behält sich das Recht vor, Neuerungen und Verbesserungen ohne Vorankündigung durchzuführen. Dieses
Dokument darf ohne vorherige schriftliche Genehmigung vonseiten Radiodetection Ltd. weder als Ganzes noch in Teilen kopiert, neu aufgelegt, übertragen, geändert oder verwendet werden.
90/RD1500-ASSEMBLY-DE/01
Displayfach
GRP-Sensor
Streckenzähler-Kabel
Display-
kabel
Display
Batteriekabel
2
Befestigen Sie den Wagen-Handgriff mit Hilfe der
Verriegelungsstifte am Wagenrahmen.
Das Displayfach sollte in Richtung Bediener zeigen.
4
Befestigen Sie das Display im Displayfach auf dem Wagen.
Das Display wird nach unten in das Fach geschoben, indem es auf
beiden Seiten in der Halterung
einrastet und mit der Zug-
Verriegelung in Position gehalten
wird. Sobald ein Klicken zu hören
ist, befindet sich das Display fest
an seinem Platz.
6
Schließen Sie die Streckenzähler- und Batteriekabel an. Das Streckenzähler-
Kabel wird in die entsprechende Buchse am Sensor angeschlossen.
Verbinden Sie das Batteriekabel mit dem Sensor und der Batterie.
Das Gerät ist nun einsatzbereit.
Displaykabel
Streckenzäh-
ler-Kabel
Batteriekabel
