O + 定位仪
RD5100H
2
1
2
4
5
21 17 15 16 17
18
19
20
22
23 24 25 30 26 27
7
3
8
6
11
13
9
10
11 12
31
32
29
33
28
82

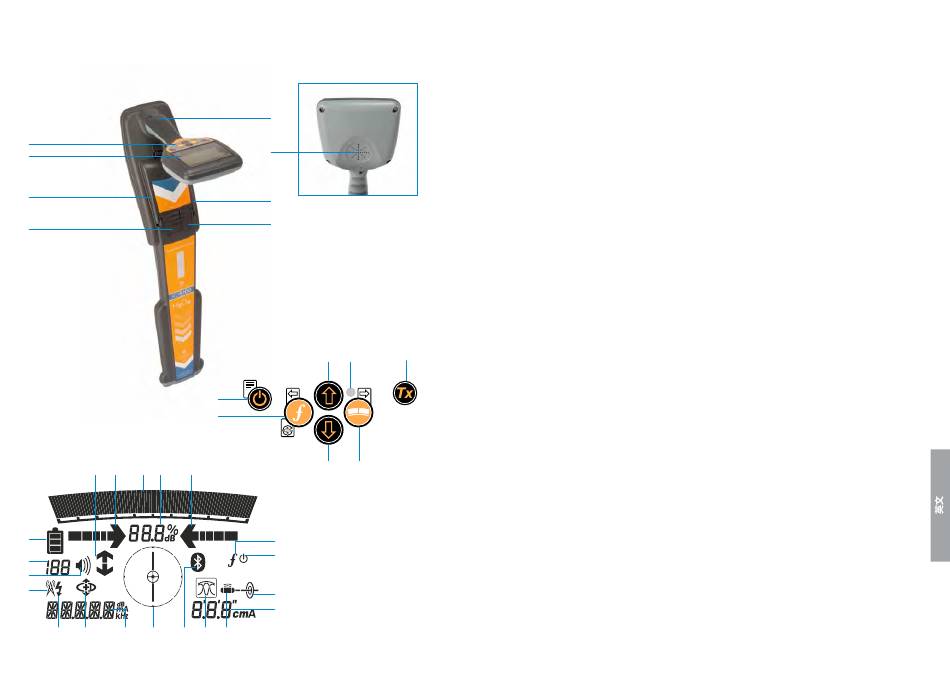

定位仪功能
1. 键盘。
2. 含自动背光的 LCD 显示屏。
3. 扬声器。
4. 电池盒。
（可选锂电池组）。
5. 配件连接器。
6. 耳机连接器。
7. Bluetooth
8. 迷你 USB 端口
（位于电池盒内部）。
定位仪键盘
9. 电源键。
10. 频率键。
11. 上下箭头。
12. 目标位置指示器键。
13. 背光传感器。
14
14. 发射机按键。
定位仪屏幕图标
15. 带峰值标识的信号强度图表。
16. 信号强度读数。
17. 谷值/比例导向箭头。
18. 电量图标。
19. 灵敏度读数。
20. 音量图标。
21. 电流方向箭头。
22. 无线电模式图标。
23. 电源模式图标。
24. CD 模式图标。
25. 频率/电流/菜单读数。
26. 蓝牙状态图标：
图标闪烁则表示正在进行配对。若图
标常亮，则表示已经建立连接。
27. 天线模式图标：
表示天线模式选择：
模块天线。
®
峰值 / 导向。
28. 探头图标：表示已经选定一个探头信
号源。
29. 管线图标：表示已经选定一个管线信
号源。
30. 罗盘：表示定位管线或探头与定位仪
的相对方向。
31. 发射机通信状态——确认 iLOC
成功。
32. 发射机待机指示器。
33. 深度读数。
83
通信
™
