Radiodetection RD5100H2O+ Bedienungsanleitung Seite 13

RD5100H O + Tx Signalsender
2
1
6
5
8
9
10
13
18
19
20
21
14
2
3
4
7
12
15 16 17 22
25
24

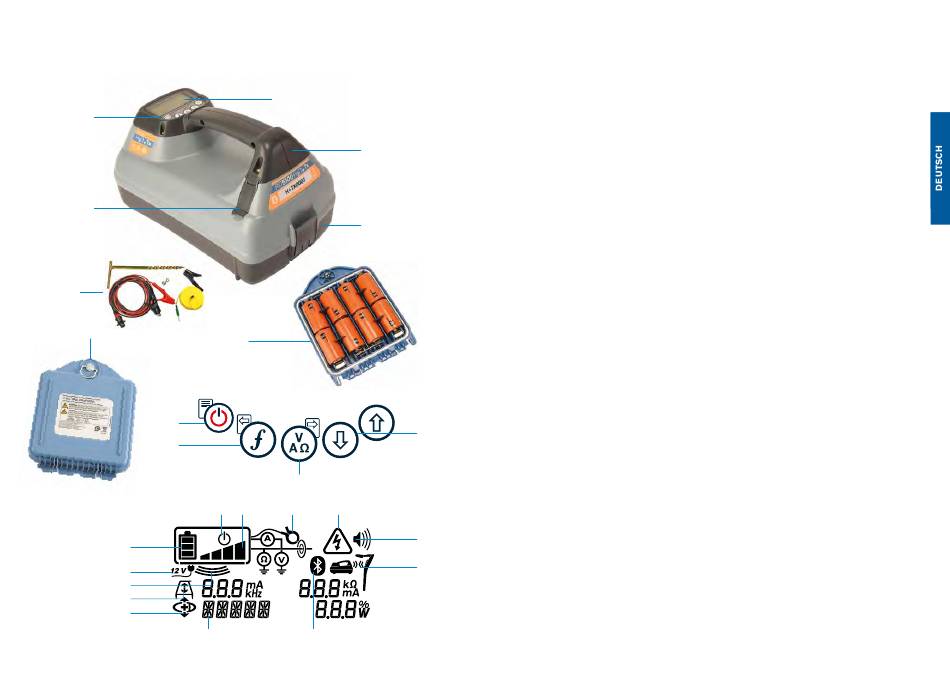

Merkmale des
Signalsenders
1. Bedienfeld.
2. LCD.
3. Bluetooth-Modul.
4. Abnehmbares Zubehörstaufach.
5. Zubehör.
6. Seitenstütze.
7. D-Zellen-Batteriefach.
8. Optionaler Lithium-Ionen-Akkupack.
Bedienfeld des
Signalsenders
9. Ein/Aus-Taste.
10. Frequenz-Taste.
11. Aufwärts- und Abwärts-Pfeile.
12. Mess-(Multimeter-)Taste.
Bildschirm-Icons des
Senders
13. Anzeige Batterieladung.
11
14. Anzeige Betriebs-Modus.
15. Standby-Icon.
16. Anzeige Ausgangsignal-Pegel.
23
24
17. Zange-Icon: Zeigt an, ob eine
Signalzange oder anderes Zubehör
angeschlossen ist.
18. Anzeige für angeschlossenes Netzteil.
19. Anzeige Induktions-Modus.
20. A-Frame Rahmenantenne:
Anzeige Sender ist im Fault-Find-
(Mantelfehlersuche)-Modus.
21. CD-Modus: Anzeige Sender ist im CD-
(Signalstromrichtung)-Modus.
22. SPANNUNGSWARNUNG: Anzeige
Sender gibt eine potenziell gefährliche
Spannung ab.
23. Anzeige Lautstärke.
24. Pairing-Icon: Erscheint, wenn Sender
und Empfänger über iLOC verbunden
sind.
25. Bluetooth-Icon: Zeigt den Status der
Bluetooth-Verbindung an. Blinkendes
Icon bedeutet, dass gerade ein Pairing
stattfindet.
25
