O + Tx 发射机
RD5100H
2
1
6
5
8
9
10
13
18
19
20
21
14
2
3
4
7
12
15 16 17 22
25
84

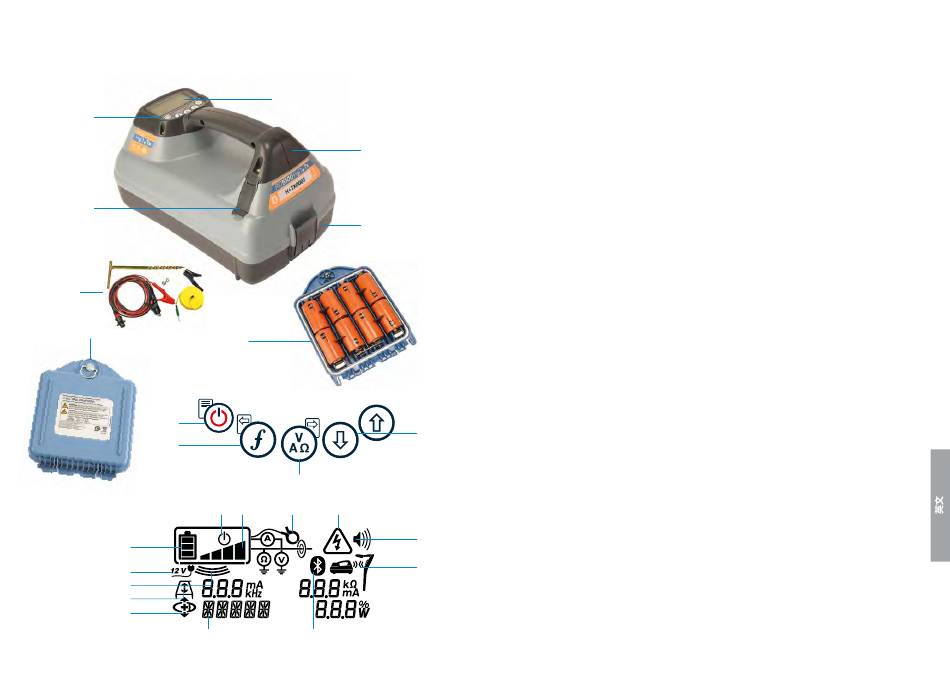

发射机功能
1. 键盘。
2. LCD。
3. 蓝牙模块。
4. 可拆卸附件托盘。
5. 附件
6. 侧面支持标签。
7. D型电池托盘。
8. 可选锂电池组。
发射机键盘
9. 电源键。
10. 频率键。
11. 上下箭头。
12. 测量键。
发射机屏幕图标
13. 电池电量指示器。
14. 运行模式读数。
15. 待机图标。
11
23
24
16. 输出电平指示器。
17. 夹钳图标：指示信号夹钳或其他附件
何时连接。
18. 直流电源连接指示器。
19. 感应模式指示器。
20. A字架：指示发射机何时处于故障查
找模式。
21. CD 模式：指示发射机处于电流方向
模式。
22. 电压警告：指示器：指示发射机有可
能正在输出有害电压电平。
23. 音量大小指示器。
24. 配对图标：发射机和定位仪通过 iLOC
连接时出现。
25. 蓝牙图标：指示蓝牙连接状态。图标
闪烁则表示正在进行配对。
