Radiodetection RD5100H2O+ Bedienungsanleitung Seite 12

RD5100H O + Ortungsempfänger
2
1
2
4
5
21 17 15 16 17
18
19
20
22
23 24 25 30 26 27
7
3
8
6
11 13
9
10
11 12
31
32
29
33
28
22

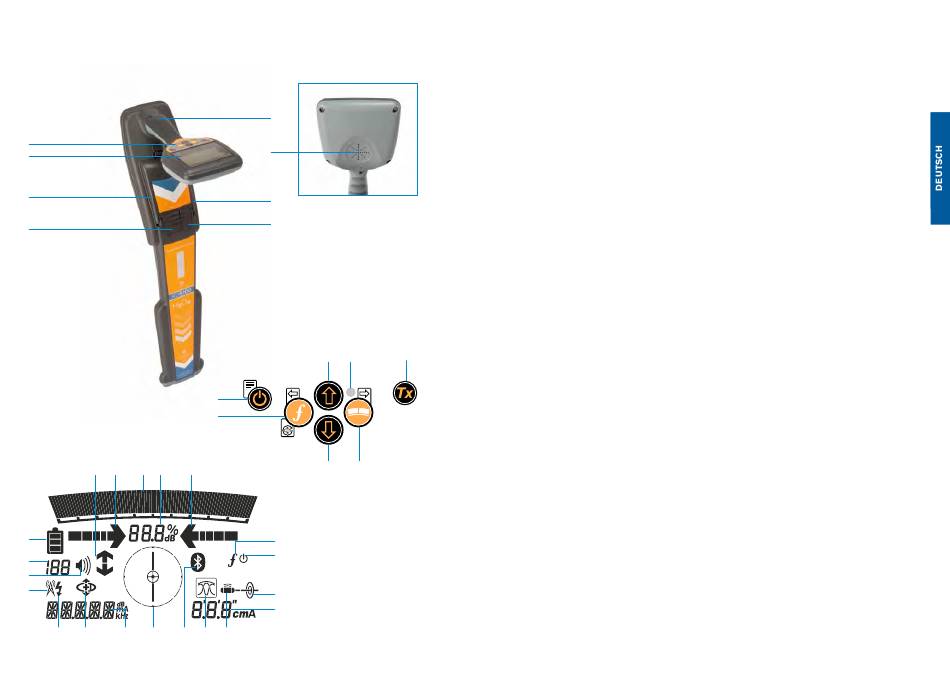

Merkmale des
Ortungsempfängers
1. Bedienfeld.
2. LCD mit automatischer
Hintergrundbeleuchtung.
3. Lautsprecher.
4. Batteriefach.
(Optionaler Lithium-Ionen-Akkupack).
5. Zubehörbuchse.
6. Kopfhörerbuchse.
7. Bluetooth
8. Mini-USB-B-Port
(im Batteriefach).
Bedienfeld des
Ortungsempfängers
9. Ein/Aus-Taste.
10. Frequenz-Taste.
14
11. Aufwärts- und Abwärts-Pfeile.
12. Zielpositionsanzeige (TPI)-Taste.
13. Sensor für Hintergrundbeleuchtung.
14. Sendertaste.
Bildschirmsymbole des
Empfängers
15. Signalstärken-Balkenanzeige mit
Schleppzeiger.
16. Signalstärkenanzeige (numerisch).
17. Null-/Proportional-Richtungspfeile.
18. Batterieladung.
19. Anzeige Empfangsempfindlichkeit.
20. Lautstärkestufe.
21. Current-Direction-(CD)-Pfeile.
22. Icon für Radio-Modus.
23. Icon für Power-(Stromnetz-)Modus.
24. Icon für CD-Modus.
25. Numerische Anzeige für Frequenz /
Signalstrom / Menü.
26. Icon für Bluetooth-Status:
Blinkendes Icon bedeutet, dass gerade
ein Pairing stattfindet. Dauerhaftes
Icon zeigt eine aktive Verbindung an.
® -Modul-Antenne.
27. Icon für Antennen-Modus:
Zeigt die Auswahl des Antennenmodus
an: Peak / Guidance.
28. Sonde-Icon: Zeigt an, dass eine Sonde
als Signalquelle ausgewählt ist.
29. Leitung-Icon: Zeigt an, dass eine
besendete (Rohr-)Leitung als
Signalquelle ausgewählt ist.
30. Kompass: Zeigt die Richtung der
georteten Leitung oder Sonde relativ
zum Empfänger an.
31. Kommunikationsstatus des Senders
– bestätigt erfolgreiche iLOC™-
Kommunikation.
32. Standby-Anzeige des Senders.
33. Tiefen-Anzeige.
23
