RD5100H O + Transmisor Tx
2
1
6
5
8
9
10
13
18
19
20
21
14
2
3
4
7
12
15 16 17 22
25
102

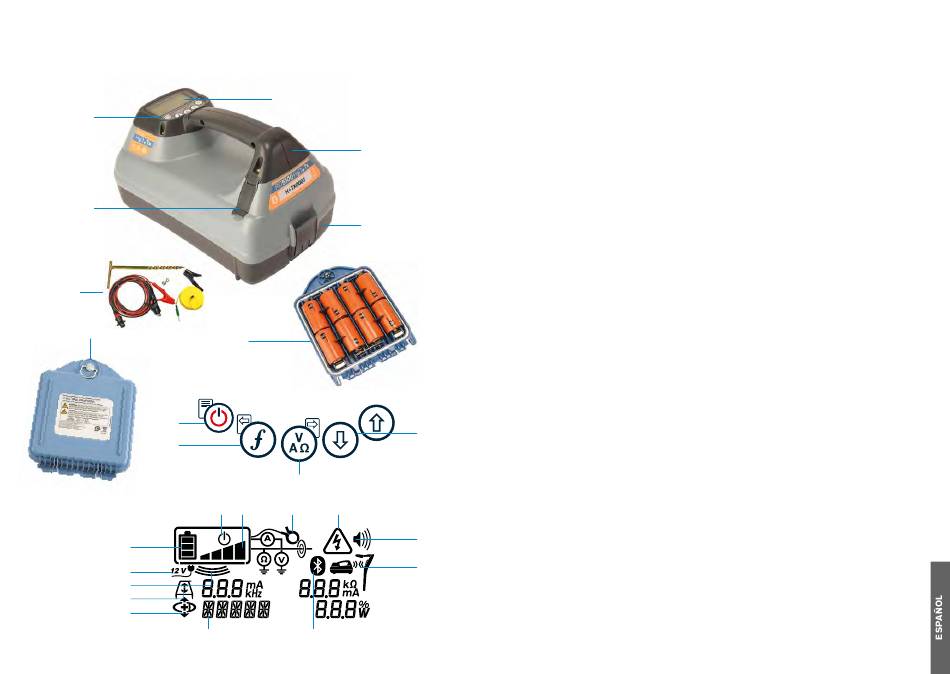

Características del
transmisor
1. Teclado.
2. Pantalla LCD.
3. Módulo Bluetooth.
4. Bandeja de accesorios extraíble.
5. Accesorios.
6. Lengüeta de soporte lateral.
7. Bandeja de la batería tipo D.
8. Baterías opcionales de iones de litio.
Teclado numérico del
transmisor
9. Tecla de encendido.
10. Tecla de frecuencia.
11. Flechas hacia arriba y abajo.
12. Tecla de mediciones.
Iconos de la pantalla del
transmisor
13. Indicación del nivel de la batería.
11
14. Lectura del modo de operación.
15. Icono de espera.
23
24
16. Indicador del nivel de salida.
17. Icono de pinza: Indica cuando se ha
conectado una pinza de señal u otro
accesorio.
18. Indicador de Potencia de corriente
directa conectada.
19. Indicador del modo inducción.
20. Bastidor en A: Indica cuándo el
transmisor está en el modo búsqueda
de averías.
21. Modo DC: Indica que el transmisor
está en modo dirección de corriente.
22. Indicador de advertencia de
tensión: Indica que el transmisor
está emitiendo niveles de tensión
potencialmente peligrosos.
23. Indicador del nivel de volumen.
24. Icono de emparejamiento: Aparece
cuando el transmisor y el localizador
están conectados mediante iLOC.
25. Icono de Bluetooth: Indica el estado
de la conexión Bluetooth. Icono
parpadeante significa emparejamiento
en progreso.
103
