Émetteur RD5100H
1
6
5
8
9
10
13
18
19
20
21
14
O + Tx
2
2
3
4
7
12
15 16 17 22
25
64

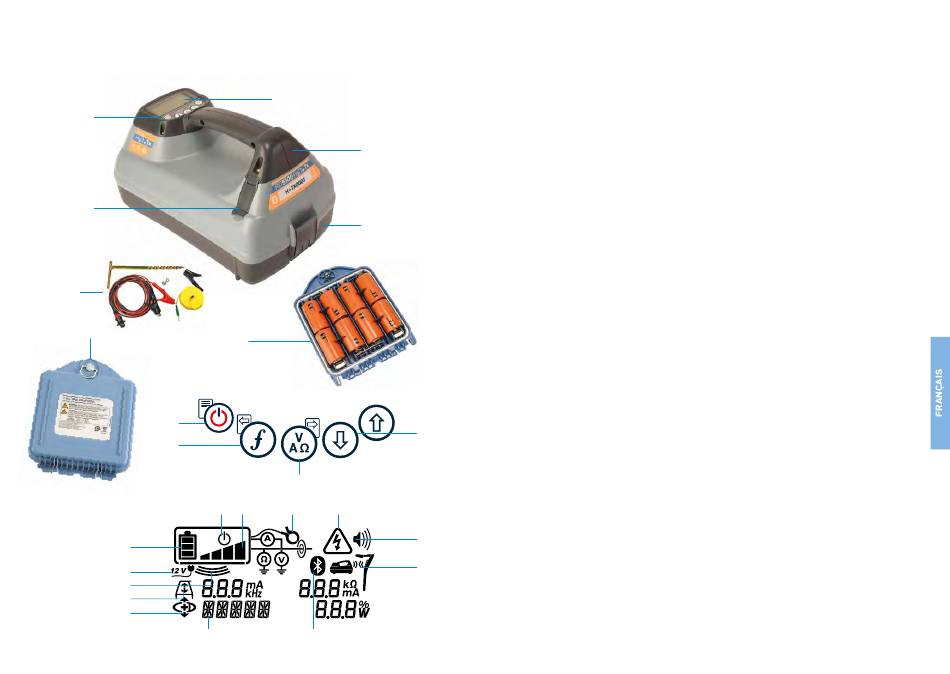

Caractéristiques du
générateur
1. Clavier.
2. Écran LCD.
3. Module Bluetooth.
4. Bac amovible de rangement des
accessoires.
5. Accessoires.
6. Languette de support latéral.
7. Support de batterie type D.
8. Bloc de batterie lithium-ion en
option.
Console du générateur
9. Touche Marche/Arrêt.
10. Touche Fréquence.
11. Flèches haut/bas.
12. Touche Mesure.
Icônes sur l'écran du
générateur
11
13. Indicateur de charge des batteries.
14. Relevé du mode de fonctionnement.
15. Icône Veille.
16. Indicateur de niveau de sortie.
23
24
17. Icône Pince : indique si une pince
émettrice ou un autre accessoire est
raccordé.
18. Indicateur de connexion de
l'alimentation DC.
19. Indicateur de mode d'induction.
20. Arceau : indique lorsque le générateur
est en mode Recherche de défaut.
21. Mode CD : indique que le générateur
est en mode Sens du courant.
22. Indicateur d'ALERTE de tension :
indique que le générateur produit une
tension potentiellement dangereuse.
23. Indicateur de volume.
24. Icône Appairage : apparaît lorsque
le générateur et le récepteur sont
connectés par iLOC.
25. Icône Bluetooth : indique le statut de
la connexion Bluetooth. Une icône
clignotante signifie que l'appairage est
en cours.
