Batterien/Akkus
Es ist wichtig, dass Sie das System auf die gegenwärtig eingesetzte Batterie-Type einstellen,
um optimale Leistung und korrekte Anzeige des Batteriestands zu gewährleisten.
So stellen Sie die Akku-/Batterie-Type ein:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste oder
3. Drücken Sie die Taste (auf dem Empfänger) oder die Taste
das Menü BATT aufzurufen.
4. Scrollen Sie auf- oder abwärts, um die richtige Batterie-Type anzuwählen (Alkali-Batterien,
Nickel-Metallhydrid- oder Lithium-Ionen-Akku). Der Li-Ionen-Akku wird beim Einbau in
einen Empfänger automatisch selektiert.
5. Drücken Sie die Taste zweimal, um Ihre Auswahl anzunehmen und zum
Hauptfunktionsbildschirm zurückzukehren.
Eco-Modus des Signalsenders
Wenn Sie Alkali-Batterien verwenden, kann der Eco-Modus ausgewählt werden, um die
Einsatzdauer zu maximieren. Bei ausgewähltem Eco-Modus reduziert der Signalsender
automatisch seinen maximalen Signalpegel, soweit die Batterieladung nachlässt. Der Eco-
Modus ist standardmäßig ausgeschaltet. Aktivieren Sie den Eco-Modus wie folgt:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie mithilfe der Pfeiltaste oder
3. Drücken Sie die -Taste, um das Menü BATT aufzurufen.
4. Wählen Sie mit Hilfe der Pfeiltasten
5. Drücken Sie die -Taste, um das Untermenü ECO aufzurufen.
6. Wählen Sie über die Pfeiltasten oder
7. Drücken Sie die -Taste dreimal, um Ihre Auswahl anzunehmen und zum
Hauptbildschirm zurückzukehren.

Orten an Rohrleitungen und Kabeln

Ausführlichere Beschreibungen zum Einsatz
des Ortungsempfängers und Signalsenders
sowie detaillierte Verfahrensweisen zur
Ortung entnehmen Sie der RD8200-
Bedienungsanleitung.

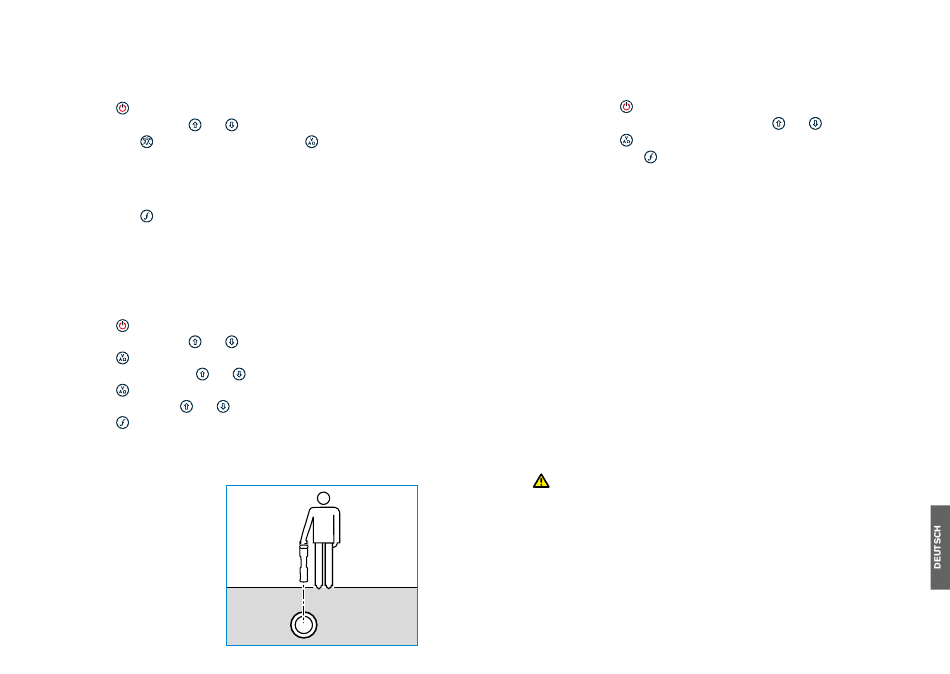

Der RD8200 Ortungsempfänger ist so
konstruiert, dass das "Blatt" rechtwinklig zum
Verlauf des zu ortenden Leiters stehen sollte.
durch das Menü BATT.
(auf dem Sender), um
durch das Menü BATT.
oder den Batterietyp ALK aus.
ECO aus.
172
SideStepauto™
Der Signalsender kann eine generelle Ortungsfrequenz für die beabsichtigte Ortungsaufgabe
empfehlen, indem er die Impedanz des Zielleiters misst. Um SideStepauto
schließen Sie den Sender an den Zielleiter an und gehen Sie dann wie folgt vor:
1. Drücken Sie die -Taste, um das Menü zu öffnen.
2. Scrollen Sie zum Menü OPT F mithilfe der Pfeiltasten
3. Drücken Sie die -Taste, um START auszuwählen.
4. Drücken Sie die Taste , um den Test zu starten. Der Signalsender wählt automatisch
eine übliche Frequenz zur Verwendung auf dem angeschlossenen Zielleiter aus.
Orten mit aktiven Frequenzen
Aktive Frequenzen werden durch den Signalsender auf Rohrleitung oder Kabel übertragen und
sind die effektivste Methode zur Verfolgung eingegrabener Infrastruktur.
Im Allgemeinen ist es besser, für größere Leiter geringer Impedanz eine niedrige Frequenz zu
verwenden und bei kleineren Leiterquerschnitten hoher Impedanz auf eine höhere Frequenz
überzugehen.
Es sollte immer die niedrigste Leistungsstufe verwendet werden, die zur Verfolgung des
Zielleiters noch ausreicht, um das Risiko für Fehlortungen zu minimieren.
Der Sender kann sein Signal auf dreierlei Weise übertragen:
Direkte (galvanische) Kopplung
Bei direkter Kopplung wird der Signalsender elektrisch leitend an die Rohrleitung oder das
Kabel geklemmt, an der bzw. dem geortet werden soll. Benutzen Sie dazu die rote Klemme
der mitgelieferten Direktanschlussleitung. Die schwarze Klemme wird in der Regel unter
Verwendung des mitgelieferten Erdspießes an Erde (Erdpotenzial) angeschlossen.
Der Sender koppelt dann ein diskretes Signal auf den Leiter, das Sie mit dem Empfänger orten
und verfolgen können. Diese Methode liefert das beste Signal auf einem einzelnen Leiter und
ermöglicht die Verwendung niedrigerer Frequenzen, die über größere Entfernungen verfolgt
werden können.
WARNUNG! Ein direktes Anklemmen an spannungsführende Leiter ist POTENZIELL
TÖDLICH. Direkte Kopplung an spannungsführende Leiter ist ausschließlich von
qualifiziertem Fachpersonal und unter ausschließlicher Verwendung relevanter
Produkte, die Anschlüsse an spannungsführenden Leitungen zulassen, vorzunehmen.
Induktion
Der Sender wird über dem oder in der Nähe des Ortungsbereichs auf den Boden
platziert. Wählen Sie die geeignete Frequenz aus. Der Sender überträgt sein Signal dann
durch Induktion willkürlich auf alle sich in der Nähe befindlichen metallischen Leiter. Im
Induktionsmodus ist generell die Verwendung höherer Frequenzen empfohlen, da sie sich
leichter auf Leiter in der Nähe induzieren lassen.
auszuführen,
™
oder .
