定位管道和电缆
如需进一步了解定位仪和发射机使用详细
说明以及详细定位技术，请参阅操作手
册。

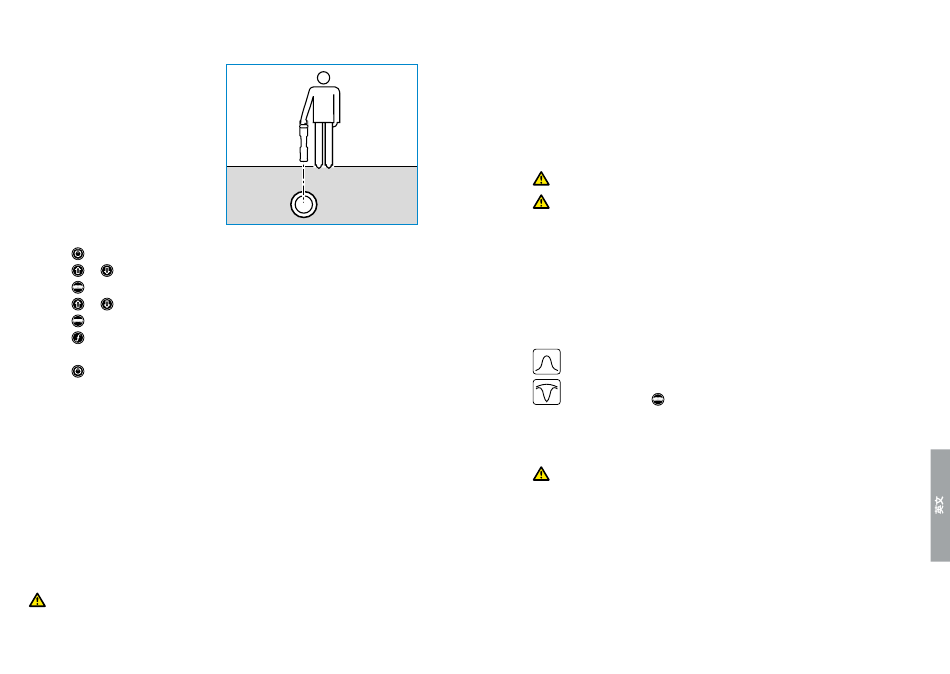

RD5100H O+ 定位仪旨在利用垂直于定
2
位电缆或管道道路的定位仪"叶片"来运
行。
运行自检
建议至少每周或每次使用之前对设备进行
一次自检。自检主要检测定位电路的完好
性，因此自检时应远离大型金属物体，例
如车辆或强电力信号，这一点尤为重要。若要运行自检功能：
1. 按下 键进入菜单。
2. 使用 或 键滚动至 INFO 菜单。
3. 按下 键进入 INFO 菜单。
4. 使用 或 箭头选择 TEST。
5. 按下 键选择"YES"。
6. 按下 键开始自检。
7. 一旦完成自检，结果（通过或失败）将显示在屏幕上。
8. 使用 键重新启动定位仪。
采用有源频率定位
有源频率适用于采用发射机定位的目标管道或电缆，是追踪埋地管道或电缆最为高效的
方式。
一般来说，对于较大、低阻抗公用设施，最好使用低频率；对于较小、大阻抗公用设
施，则换为高频率。
追踪目标公用设施所需的最低功率设置应始终用于使故障线路风险降到最低。
发射机可通过三种不同方式发出信号：
直接连接
就直接连接而言，您直接利用所提供的直接连接红色导线将发射机连接至您想要探测的
管道和电缆。黑色导线一般通过接地棒连接至接地。
之后发射机会向可采用定位仪追踪的线路发送离散信号。这种方法可提供单线最佳信
号，可使用较低频率，可用于较长距离的追踪。
警告：和带电导体直连可能具有致命危险。与带电导体的直连仅可由具有充分资质
的人员操作，并仅使用允许和通电线路连接的相关产品。
90
感应
将发射机放置在探测区域上方或附近的地面上。选择恰当频率。之后发射机会将信号随
意散发至附近任意金属导体上。在感应模式中，通常建议采用较高频率，因为其更容易
被附近导体所感应。
发射机夹钳
可将可选信号夹钳置于直径长达 215mm (8.5") 的绝缘通电电线或管道周围，以便将发
射机信号传送至公用设施。这种发送发射机信号的方法对于绝缘通电电线特别有用，无
需断开电缆电源。
警告：请勿夹在非绝缘通电导体周围。
警告：在将夹钳放置在电缆周围或取下之前，确保夹钳始终与发射机相连。
采用无源频率定位
无源频率检测充分利用埋地金属导体上已有的信号。RD5100H
源频率：电源和无线电信号。您可以在无需借助发射机的情况下检测此类频率。
定位模式
RD5100H O+ 通过自动选择简化定位模式选择。所需定位模式已经设计和优化，以满
2
足所需任务的相应特定需求。通过依赖于所用频率的系统选择定位模式。
定位模式以下列符号显示：
峰值：对于精确定位，峰值柱状图可提供信号强度的可视化读数。峰值信号可
直接出现在埋地公用设施上。在电源或无线电模式下，自动选择峰值模式。
导向：成比例箭头和发射"探针"结合音频左/右指示，快速追踪埋地公用设施
的一般路径。按住 键，打开/关闭目标定位指示器。采用有源频率（512Hz/
640Hz、4096Hz、8kHz、9.8kHz、33kHz、65kHz、83kHz、131kH）自动选择导
向模式。
深度、电流和罗盘读数
警告：请勿采用深度测量读数引导机械或其他挖掘活动。始终依据安全挖掘准则。
RD5100H O+ 定位仪可测量和显示公用设施的深度，定位信号电流及电缆或管道与定
2
位器的相对定向。这有助于确保电缆或管道追踪线路正确，尤其是有其他公用设施存在
时，这就特别有用。
RD5100H O+ 定位仪具有 TruDepth 功能，该功能可以确保您的定位或探测测量值
2 ™
的准确性。当定位仪与目标定位电缆或管道路径所呈角度大于 7.5° 时，或者当定位仪
确定信号条件太差无法进行可靠测量时，深度和电流会从显示器中自动清除。
O+ 支持两种类型的无
2
91
