Radiodetection RD1100 Kurzanleitung

RD1100

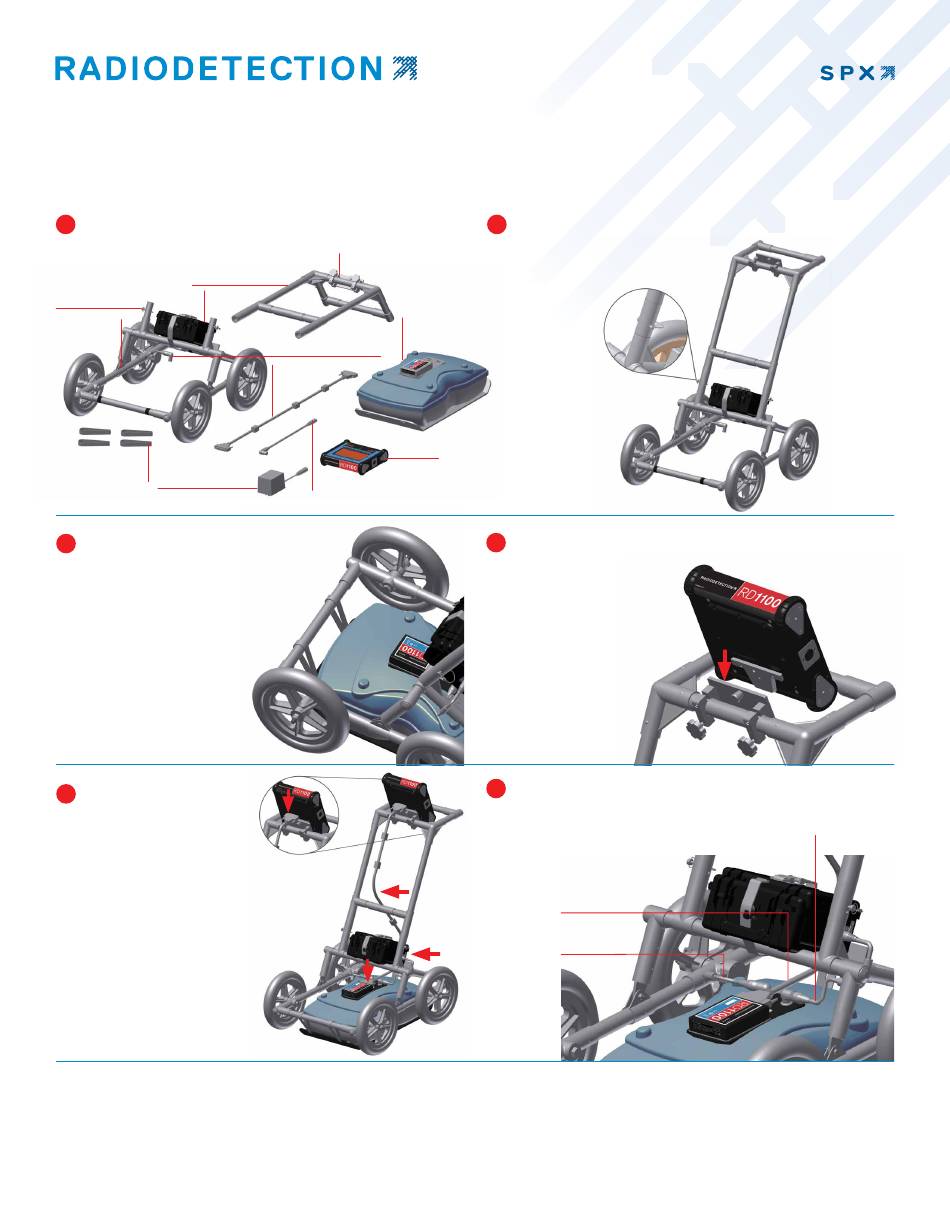

Kurzanleitung – Montage
1
In Ihrem RD1100-Paket sind folgende Komponenten enthalten.
Einige davon sind möglicherweise bereits montiert.
Wagen-Handgriff
Batterie
Verriegelung
Wagenrah-
men
Sensor-
Haltegurte
Batterieladegerät
3
Befestigen Sie den GPR-Sensor mit Hilfe der
Haltegurte am Wagen. Achten Sie auf darauf,
dass der Sensoranschluss am Wagen nach
hinten zeigt. Verwenden Sie dazu die
mitgelieferten Haltegurte
und justieren Sie die Höhe des
Senders auf ca. 1-2cm
über dem Boden.
5
Schließen Sie das Display-
Kabel an der Rückseite des
Displays an. Verbinden Sie
das andere Ende des Kabels
mit dem Sensor. Das Kabel soll,
wie hier abgebildet, geführt werden.
Radiodetection Ltd. (UK) Western Drive, Bristol BS14 0AF, VK. Tel: +44 (0) 117 976 7776 rd.sales.uk@spx.com www.radiodetection.com
Radiodetection 28 Tower Road, Raymond, Maine 04071, USA. Tel: +1 (207) 655 8525 Kostenlose Rufnummer: +1 (877) 247 3797 rd.sales.us@spx.com www.radiodetection.com
Radiodetection (Germany) Groendahlscher Weg 118, 46446 Emmerich am Rhein, Deutschland. Tel: +49 (0) 28 51 92 37 20 rd.sales.de@spx.com http://de.radiodetection.com
Copyright © 2016 Radiodetection Ltd. Alle Rechte vorbehalten. Radiodetection ist eine Tochtergesellschaft der SPX Corporation. Radiodetection und RD1100 sind eingetragene
Markenzeichen von Radiodetection in den Vereinigten Staaten und/oder anderen Ländern. Radiodetection behält sich das Recht vor, Neuerungen und Verbesserungen ohne
Vorankündigung durchzuführen. Dieses Dokument darf ohne vorherige schriftliche Genehmigung vonseiten Radiodetection Ltd. weder als Ganzes noch in Teilen kopiert, neu aufgelegt,
übertragen, geändert oder verwendet werden.
90/RD1100-ASSEMBLY-DE/01
Displayfach
GRP-Sensor
Streckenzählerkabel
Display-
kabel
Display
Batteriekabel
2
Befestigen Sie den Wagen-Handgriff mit Hilfe der
Verriegelungen am Wagenrahmen.
Das Displayfach sollte in Richtung
Bediener zeigen.
4
Befestigen Sie das Display am Displayfach auf dem Wagen.
Das Display wird nach unten in
das Fach geschoben, indem
es auf beiden Seiten in der
Halterung eingefasst wird, und
wird mit der Zugverriegelung
in Position gehalten. Sobald ein
Klicken zu hören ist, befindet
sich das Display fest an
seinem Platz.
6
Schließen Sie den Streckenzähler und die Batteriekabel an.
Der Streckenzähler wird in die nächstliegende Buchse am
Sensor angeschlossen. Verbinden Sie das Batteriekabel
mit dem Sender und der Batterie.
Das Gerät ist nun einsatzbereit.
Displaykabel
Streckenzäh-
lerkabel
Batteriekabel
