Anwendungsbeispiele

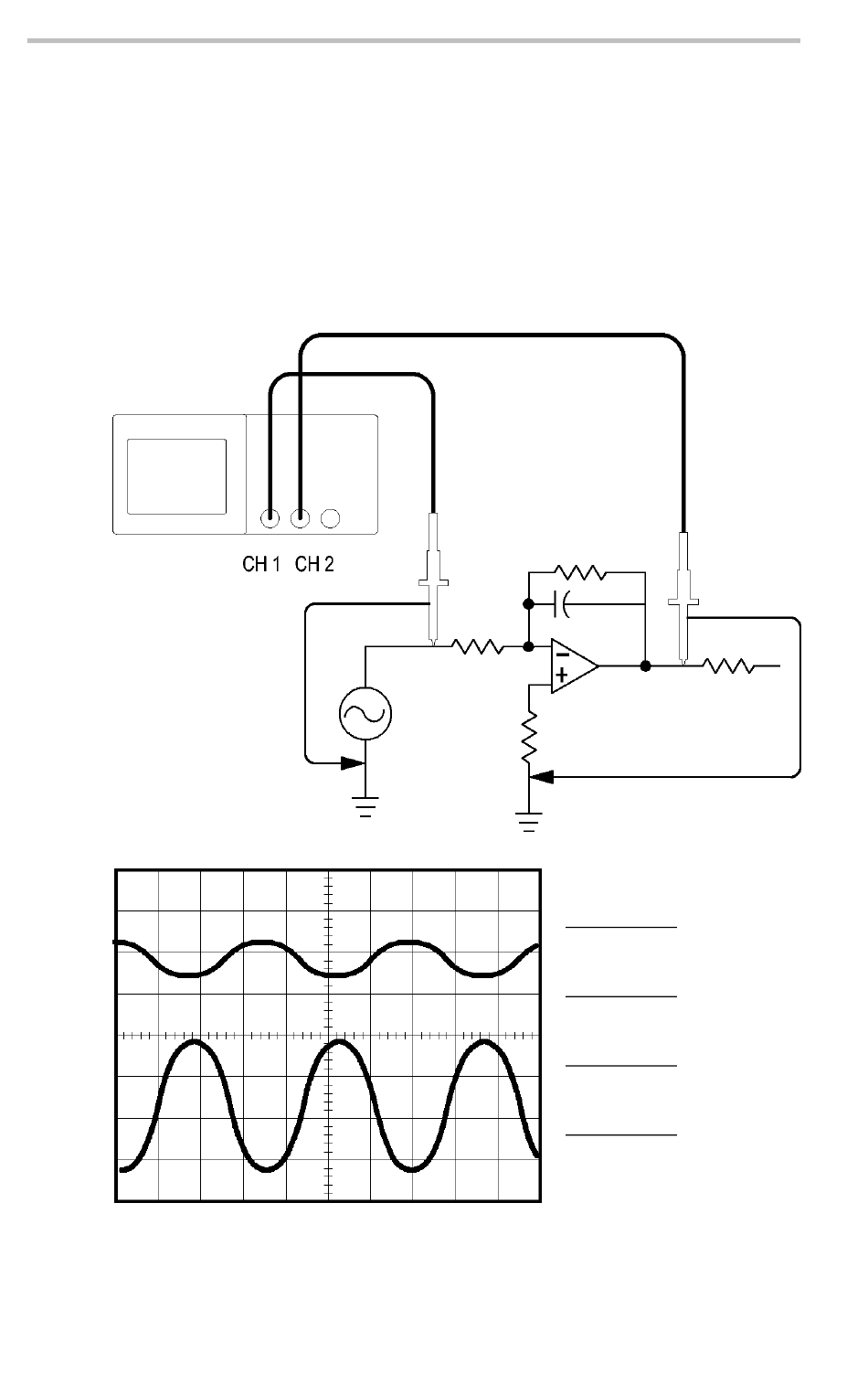

Messen zweier Signale
Wenn Sie ein Gerät testen und die Verstärkung des Audio-Verstärkers
messen müssen, benötigen Sie einen Audiosignalerzeuger, der
am Verstärkereingang ein Signal eingeben kann. Schließen Sie
am Verstärkereingang und -ausgang zwei Oszilloskopkanäle wie
nachfolgend abgebildet an. Messen Sie beide Signalpegel, und
verwenden Sie die Messungen, um die Verstärkung zu berechnen.
44 Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
CH1
Uss
2,04 V
CH2
Uss
206 mV
CH1
Kein
CH1
Kein
CH1
Kein
