Entfernen und Einbauen von Komponenten
ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen
bestellten Konfiguration.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Größe 0, 1
● Kunststoffstift

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge
der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige
Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

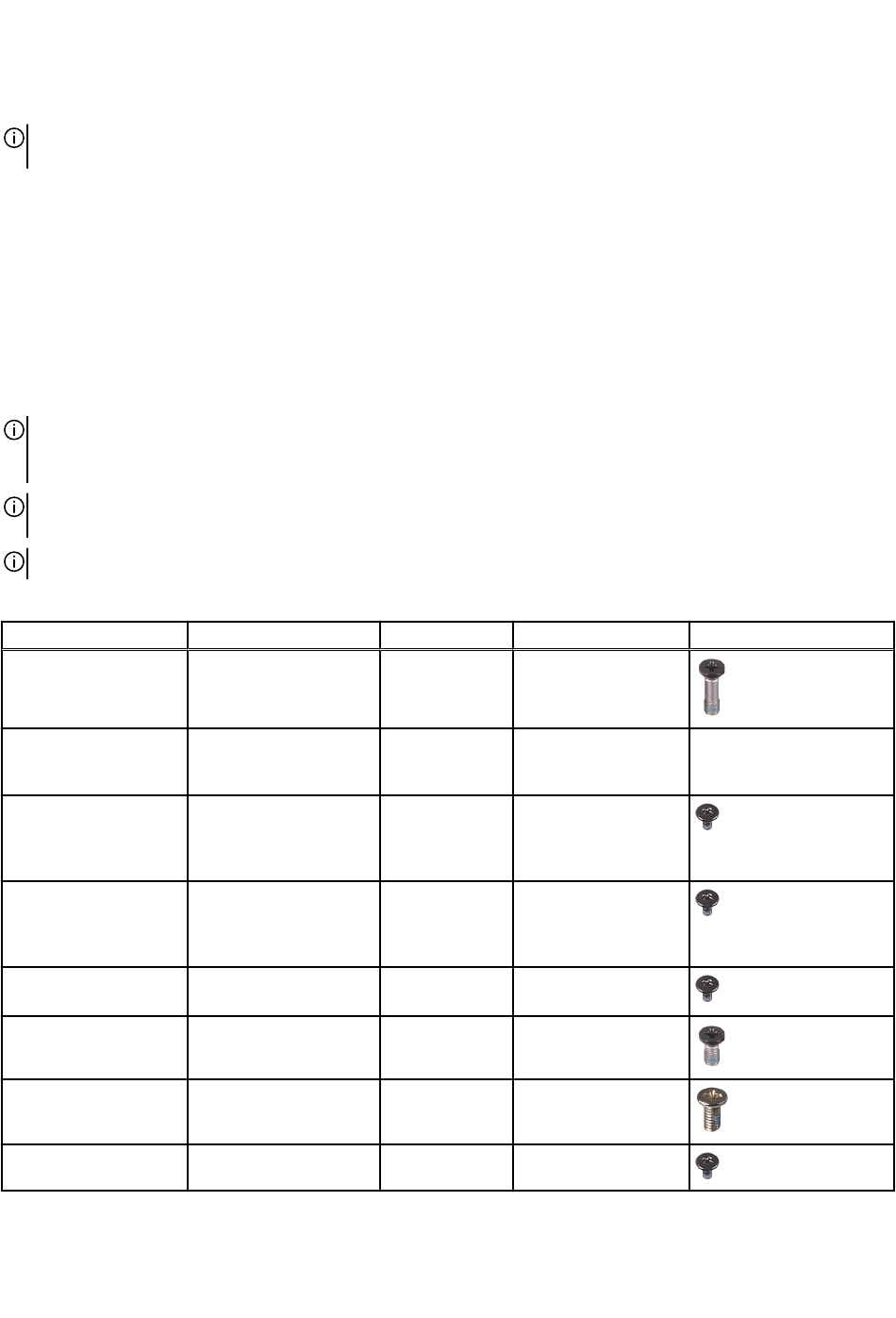

Tabelle 1. Schraubenliste
Komponente
Bodenabdeckung
M.2-2230-SSD-
Laufwerk in M.2-
Steckplatz drei
M.2-2230-SSD-
Laufwerk in M.2-
Steckplatz eins oder
M.2-Steckplatz zwei
M.2-2230-
Montagehalterung in
M.2-Steckplatz eins oder
M.2-Steckplatz zwei
M.2-2280-Solid-State-
Laufwerk
Hintere E/A-Abdeckung Handauflagenbaugruppe
Hintere E/A-Abdeckung Handauflagenbaugruppe
Wireless-Kartenhalterung Linke E/A-Platine
10
Zur Befestigung von
Handauflagenbaugruppe
Handauflagenbaugruppe
M.2 2230-Halterung
Handauflagenbaugruppe
Handauflagenbaugruppe
Schraubentyp Menge
M2.5x9 2
M2x3 2
M2x3 1 pro M.2-2230-SSD-
Laufwerk
M2x3 1 pro M.2-2230-SSD-
Laufwerk
M2x3 1 pro M.2-2280-SSD-
Laufwerk
M2.5x5 2
M2x4.5 2
M2x3 1
Abbildung Schraube
