Entfernen Des 2230-Solid-State-Laufwerks Aus Dem M.2-Steckplatz Zwei - Dell Alienware m17 R4 Servicehandbuch

Schritte

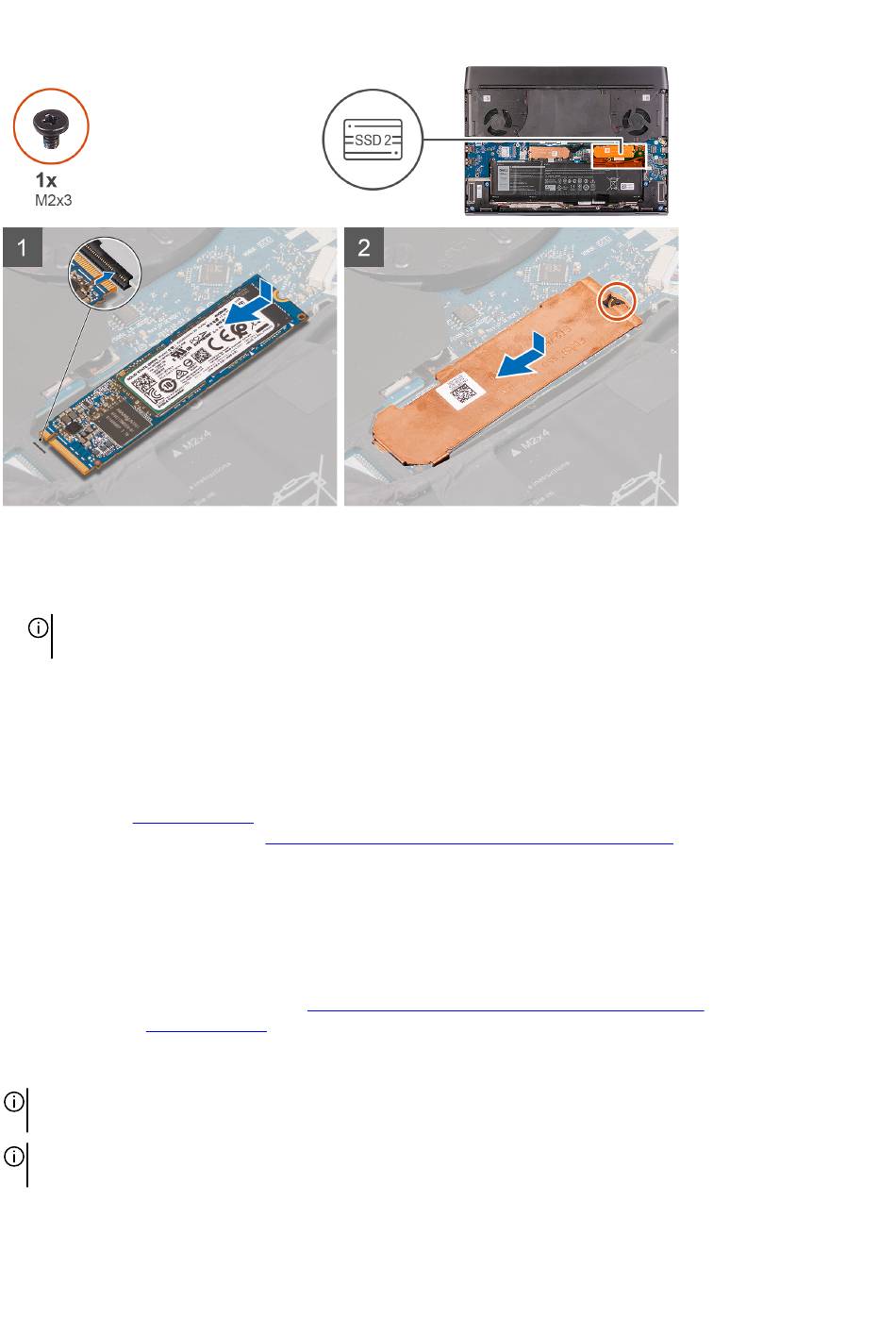

1. Richten Sie die Kerbe am M.2-2280-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus.
2. Schieben Sie das M.2-2280-Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine.
ANMERKUNG: Der nächste Schritt ist nur anwendbar, wenn die Kapazität des Solid-State-Laufwerks 512 GB oder höher
ist.
3. Schieben Sie die Kühlabdeckung des SSD-Laufwerks, bis deren Schraubenbohrung sich über der Schraubenbohrung der
Handballenstützenbaugruppe befindet.
4. Bringen Sie die Schraube (M2x3) wieder an, mit der die M.2 2280 Solid-State-Festplatte an der Handballenstützen-Baugruppe
befestigt ist.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Folgen Sie den Anweisungen unter
Entfernen des 2230-Solid-State-Laufwerks aus dem M.2-Steckplatz
zwei
Voraussetzungen
1. Befolgen Sie die Anweisungen im Kapitel
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2230-Solid-State-Laufwerk in M.2-Steckplatz
zwei.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein
2280-Solid-State-Laufwerk im M.2-Steckplatz zwei.
Die folgende Abbildung zeigt die Position des 2230-Solid-State-Laufwerks, das in M.2-Steckplatz zwei installiert wird, und stellt
das Verfahren zum Entfernen bildlich dar.
24
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
