Schritte
1. Lösen und entfernen Sie die Schutzfolie von der Systemplatine.
2. Trennen und lösen Sie das Tron-Beleuchtungskabel von der Systemplatine ab.
VORSICHT: Um eine Beschädigung des Computers zu vermeiden, muss sichergestellt werden, dass das Tron-
Beleuchtungskabel von der Systemplatine getrennt wurde, bevor die hintere E/A-Abdeckung entfernt wird.
3. Entfernen Sie die zwei Schrauben (M2,5x5), mit denen die hintere E/A-Abdeckung an der Handballenstützenbaugruppe
befestigt ist.
4. Entfernen Sie die zwei Schrauben (M2x4,5), mit denen die hintere E/A-Abdeckung an der Handballenstützenbaugruppe
befestigt ist.

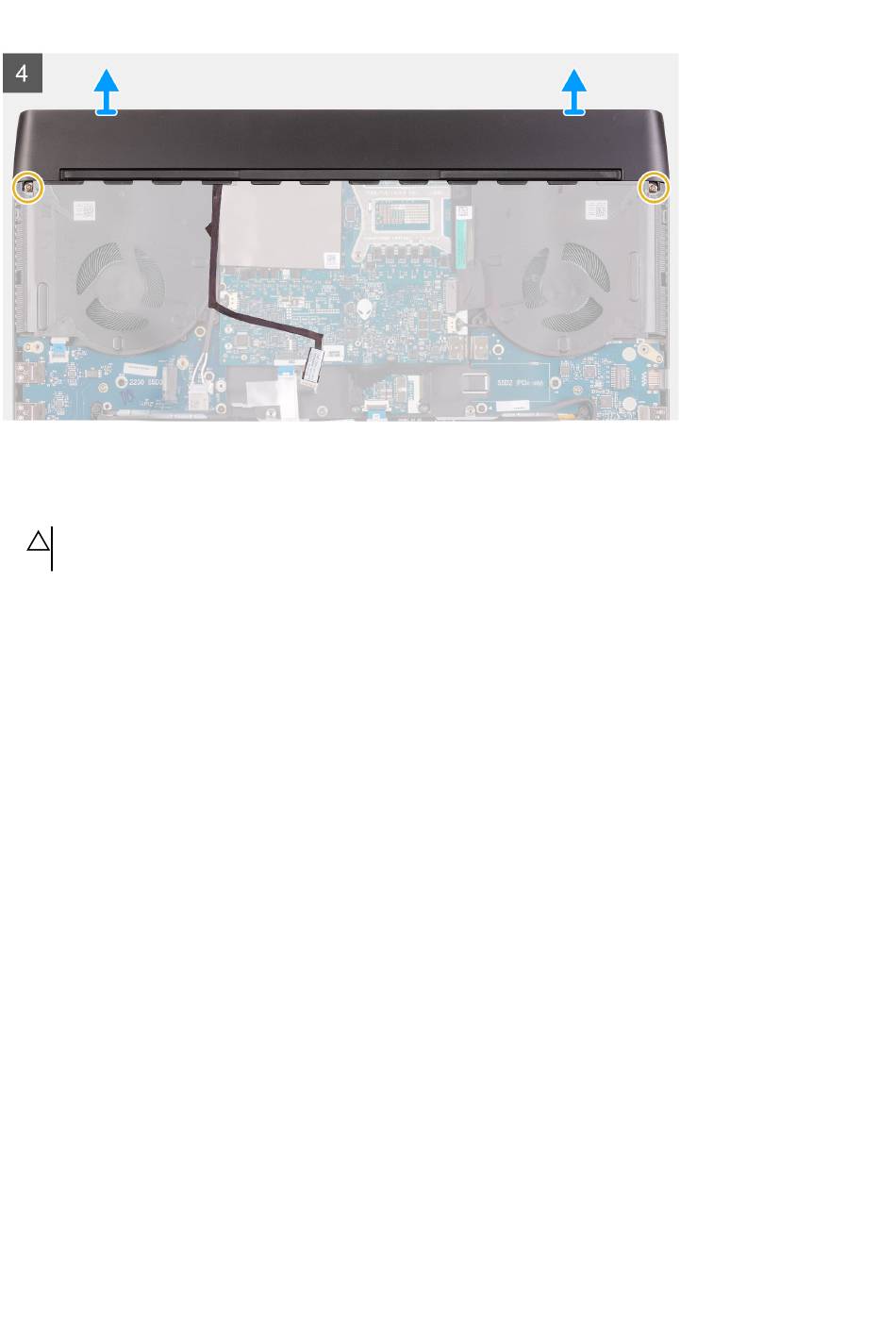

5. Halten Sie den Computer mit beiden Händen fest und drücken Sie die Gummifüße an der hinteren E/A-Abdeckung mit den
Daumen nach außen, um die hintere E/A-Abdeckung von der Handballenstützenbaugruppe zu lösen.
6. Heben Sie die hintere E/A-Abdeckung von der Handballenstützenbaugruppe.

Installieren der hinteren E/A-Abdeckung

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position der hinteren E/A-Abdeckung und stellt das Installationsverfahren bildlich dar.
